名廠方案：恩智浦NFC控製器解決方案

發布時間：2016-12-29 責任編輯：sherry

【導讀】恩智浦的NFC控製器解決方案專為當今的緊湊型係統而設計，能夠采用更少的元件實現更高的集成度，因為它們結合了NFC前端與先進的32位微控製器。這些選項包括適合簡單、標準化接口的集成固件，或可自由編程的微控製器，能夠加載完全定製的應用。

　　方案概述

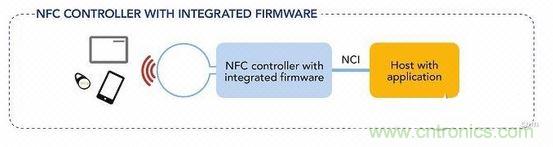

　　具有集成固件的NFC控製器

　　借助具有集成固件的NFC控製器，在Linux、Windows或Android環境工作的設計師可以領先開發他們的係統。PN71xxx係列（PN7120、PN7150）就是即插即用的NFC，它可預裝嵌入式NFC固件，並使用NFC Forum的NCI接口，也是使用一個完整操作係統的設計所需的。因此，設計人員可以專注於係統優化和差分化。

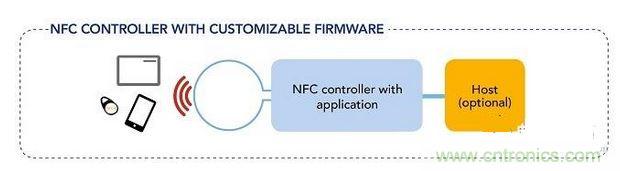

具有定製固件的NFC控製器

具有定製固件的NFC控製器

　　對於希望采用自己專用開發軟件的設計師，我們提供具有定製固件的NFC控製器，如PN7462係列。PN7462是最先進的單芯片讀卡器解決方案，它搭載32位ARM Cortex M0內核，支持接觸式、免接觸式、NFC接口和整個MIFARE®係列，可輕鬆創建完全定製、獨一無二的應用。

部分參考部件

部分參考部件

　　1、PN7150

　　恩智浦PN7150 NFC解決方案適用於快速設計，完全符合NFC Forum，包括Linux®、Android™和WinIoT驅動程序並支持NCI 1.0主機通信。

　　PN7150既是PN7120的高性能版本，也是即插即用的NFC解決方案，可輕鬆整合到任何操作係統環境，以降低物料清單（BOM）尺寸和成本。PN71xx控製器非常適合網關等家庭自動化應用，並與NFC互聯標簽無縫運行。

　　這些NFC控製器支持Raspberry Pi®和BeagleBone® Black等最受歡迎的平台，以及具有Arduino®可堆疊接頭的任何電路板，包括KineTIs®、LPCXpresso和i.MX電路板。

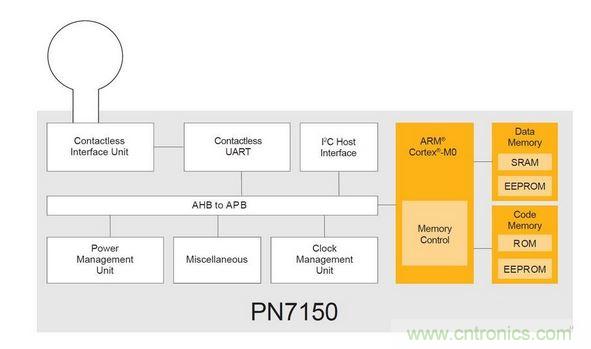

　　結構框圖

結構框圖

2、PN7462

　　PN7462係列是基於ARM Cortex-M0的32位NFC係列微控製器。這些最先進的器件是單芯片解決方案，適合免接觸式、接觸式（可選）和NFC操作，並可加載完全定製的應用。優化的天線操作和低功耗模式可實現同級別最佳性能。

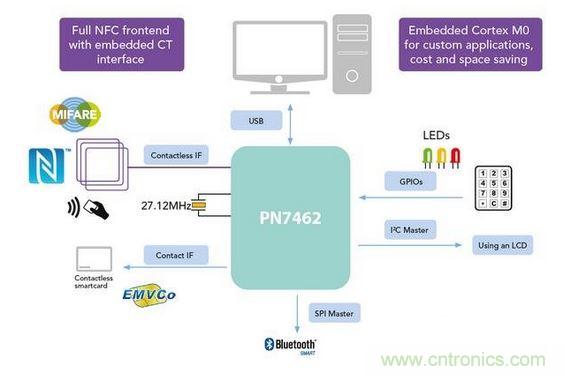

　　PN7462 功能框圖

PN7462 功能框圖

方案特性

　　廣泛的產品組合，從具有集成固件的讀卡器到具有定製固件的讀卡器

　　支持多個協議，如 ISO/IEC 14443 A & B、ISO/IEC 15693、FeliCa、ISO/NFC 18092和NFC-IP1對等協議（被無源啟動器模式）

　　支持所有智能卡標準以及NFC器件和NFC標簽

　　通過專用開發板和軟件庫實現輕鬆設計

　　目標應用

　　支持NFC的門禁應用，適用於酒店、公司門禁或私人住宅門禁管理

　　安全身份驗證

　　遊戲配件

　　家庭網關

　　機頂盒
