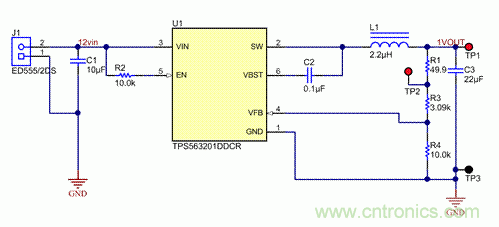

步驟1：在AlTIum中建立一個簡單的降壓轉換器原理圖（圖1）。



　

圖1：AlTIum原理圖

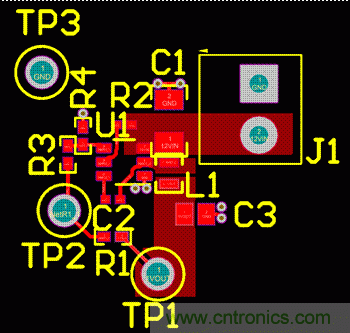

步驟2：更新印刷電路板（PCB），並布局組件。按照常規方法多邊形灌銅
，並連接所有的網絡（圖2）。



　

圖2：AlTIum中的布局

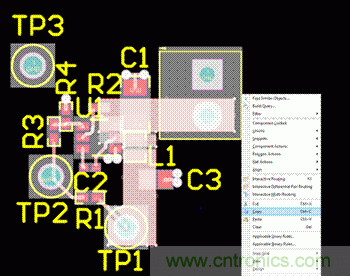

步驟3：通過點擊和拖動選擇想要複製的組件
；然後右鍵單擊並選擇複製（圖3）。



　

圖3：步驟3的屏幕截圖



複製後，Altium會要求提供一個參考點；點擊一個特定組件。

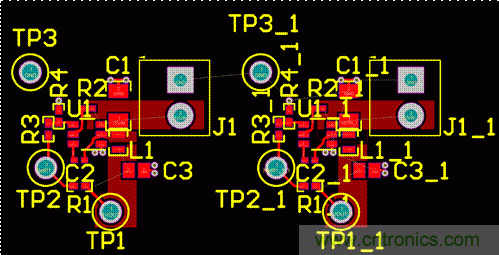

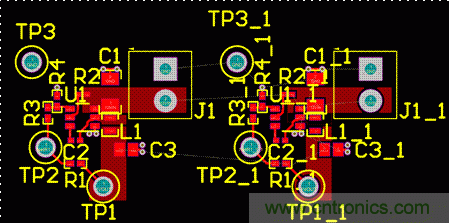

步驟4：如圖4所示，在現有組件旁粘貼新組件。Altium將在每個參考標誌旁添加“_1”，表示它是一個複製的組件。



　

圖4：Altium中顯示複製組件的布局



現在
，已成功將組件複製到布局中，需在原理圖窗口執行同樣的操作
，然後鏈接組件。

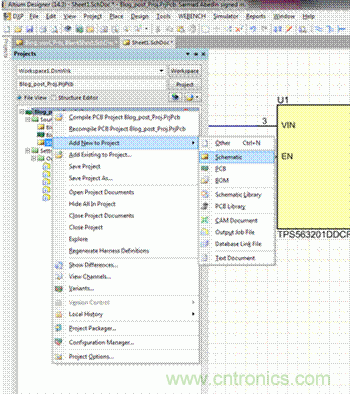

步驟5：在Projects（項目）窗口中右鍵單擊該項目名稱，然後單擊Add New to Project（添加到新項目）

；然後單擊Schematic（原理圖）（圖5）。係統將提供一個新原理圖表格，以便將組件複製到該表格中。



　　

圖5：步驟5的屏幕截圖



步驟6：將圖1中的原理圖複製粘貼到新工作表。必須將“_1”添加到所有新的組件
，然後才能將原理圖與當前布局鏈接。操作時

，可以使用Altium中的Smart Edit（智能編輯）選項。

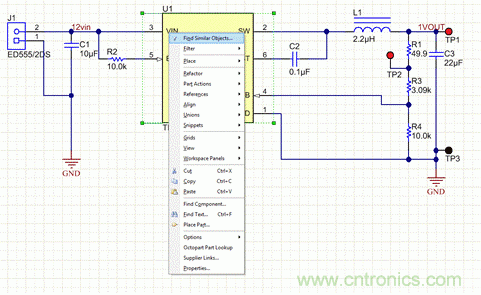

步驟7：右鍵單擊U1（新表），然後選擇Find Similar Objects（查找相似對象）（圖6）。在彈出的菜單中點擊確定。



　

圖6：步驟7的屏幕截圖

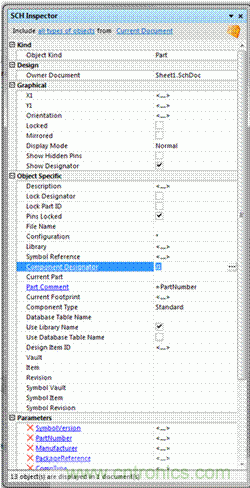

Altium將突出顯示原理圖上的所有組件，並打開SCH Inspector窗口。



步驟8：單擊Component Designator（組件標示符）右邊的“。。.”按鈕（圖7）。



　

圖7：步驟8的屏幕截圖

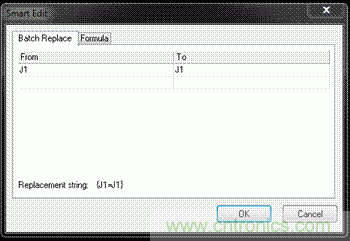

步驟9：在Smart Edit（智能編輯）窗口中，單擊Formula（公式）選項卡（圖8）。



　　

圖8：步驟9的屏幕截圖

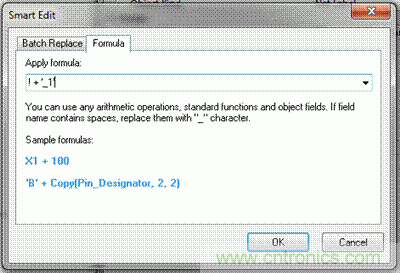

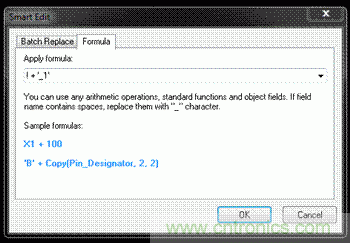

步驟10：在應用公式字段中，鍵入“！+‘_1’”（不加引號），然後單擊確定（圖9）。



　　

圖9：步驟10的屏幕截圖

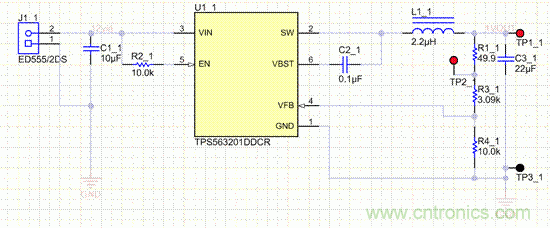

Altium將把“_1”添加到現有的參考標誌符。現在將匹配布局（圖10）。



　　

圖10：修訂後的原理圖



步驟11：在原理圖窗口

，更新PCB（設計》更新），查看網絡是否出現，如圖11所示。

　　

　

圖11：Altium中修訂後的布局



您還須將“_1”添加到不想與之共享模塊的任何網絡。遵照相同的Smart Edit（智能編輯）程序。

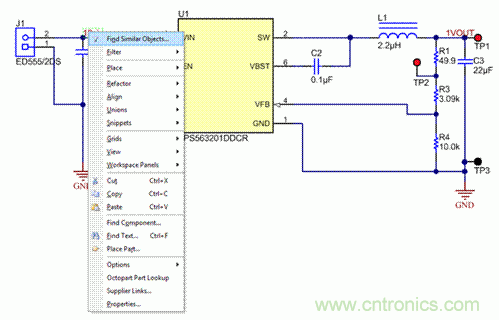

步驟12：右鍵單擊任何網絡標簽。選擇Find Similar Objects（查找相似對象）
，然後單擊確定（圖12）。Altium突出顯示所有網絡後，單擊關閉想共享模塊的網絡
，比如VIN等。



　　

圖12：步驟12的屏幕截圖

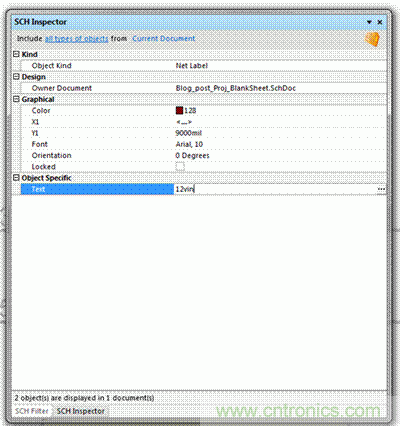

步驟13：在SCH Inspector窗口中，單擊Text（文本）右側的“。。.”（圖13）。



　　

圖13：步驟13的屏幕截圖



步驟14：在Smart Edit（智能編輯）窗口中，單擊應用公式字段
，然後鍵入！+‘_1’。單擊確定（圖14）。



　　

圖14：步驟14的屏幕截圖

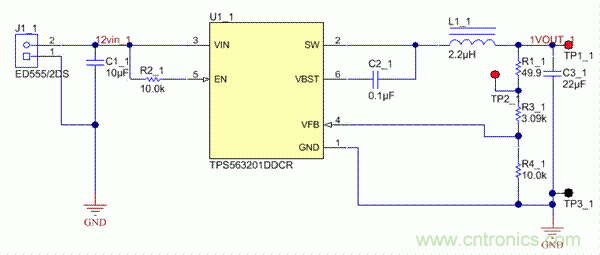

現在所有的網絡旁邊都標有“_1”，表示它們來自您的原始模塊。新原理圖表將類似於圖15。



　　

圖15：修訂後的Altium原理圖

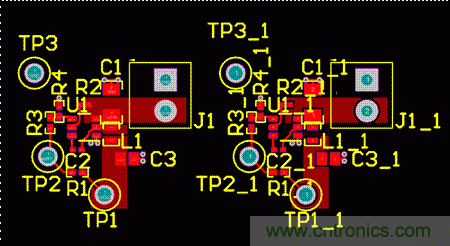

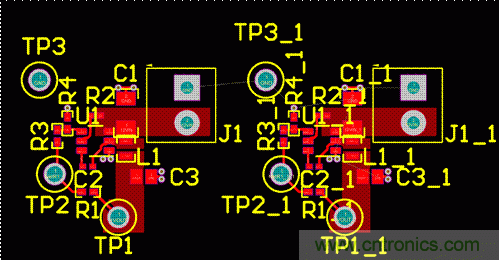

步驟15：更新PCB
；將看到新的網絡名（圖16）。現在
，兩個模塊/相位之間共享的唯一網絡是GND網絡。



　　

圖16：Altium中修訂後的布局



灌銅將被拷貝過來，但您需要將其重命名為新的網絡（圖17）。



　　

圖17：Altium中修訂後的布局



當您在Altium中製作多相或多模塊PCB時

，這些步驟將會為您節省大量的時間
，同時幫助設計師將他們的產品更快地推向市場。



尤you其qi在zai電dian流liu共gong享xiang設she計ji中zhong，布bu局ju即ji使shi有you微wei小xiao的de差cha異yi

，也ye會hui導dao致zhi不bu均jun等deng共gong享xiang。因yin此ci使shi用yong複fu製zhi和he粘zhan貼tie的de另ling一yi個ge重zhong要yao原yuan因yin是shi，它ta有you助zhu於yu減jian少shao由you各ge個ge元yuan件jian布bu局ju位wei置zhi而er產chan生sheng的de微wei小xiao差cha異yi。
