因此，要了解器件對於一項應用的真正性能，必須確定所規定的是峰峰值分辨率還是有效分辨率。





圖1顯示模擬輸入接地時從一個Σ-Δ型ADC獲得的典型直方圖。理想情況下，對於這一固定的直流模擬輸入，輸出碼應為0。但是，由於噪聲影響，恒定模擬輸入存在一個碼字分布。此噪聲包括ADC內部的熱噪聲和模數轉換過程引起的量化噪聲。

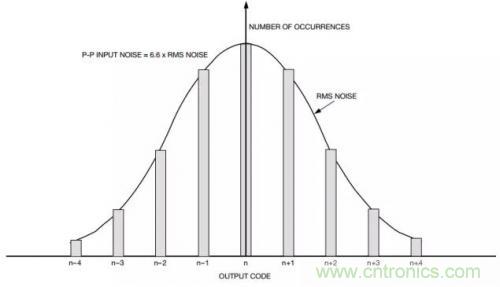

圖 1. 模擬輸入接地時的直方圖



碼(ma)字(zi)分(fen)布(bu)一(yi)般(ban)為(wei)高(gao)斯(si)分(fen)布(bu)。均(jun)方(fang)根(gen)噪(zao)聲(sheng)是(shi)通(tong)過(guo)從(cong)該(gai)直(zhi)方(fang)圖(tu)產(chan)生(sheng)的(de)曲(qu)線(xian)計(ji)算(suan)出(chu)的(de)
，曲(qu)線(xian)的(de)寬(kuan)度(du)決(jue)定(ding)均(jun)方(fang)根(gen)噪(zao)聲(sheng)。高(gao)斯(si)曲(qu)線(xian)的(de)分(fen)布(bu)是(shi)從(cong)負(fu)無(wu)窮(qiong)大(da)到(dao)正(zheng)無(wu)窮(qiong)大(da)。然(ran)而(er)，99.99%的碼字出現在6.6倍均方根噪聲範圍內。因此
，峰峰值噪聲為均方根噪聲的6.6倍。



數據手冊一般使用均方根噪聲。噪聲取決於所用的濾波器pinlvhezengyishezhi。tongchang
，dangmonishurufanweisuoxiaoshi，junfanggenzaoshengyehuibianxiao。danshi
，youyumanliangchengmonishuruxinhaoyebeijianxiao，yinciyouxiaoweishujiangdi。





大多數應用不希望在係統輸出時看到碼閃爍。例如
，對於電子秤應用
，無閃爍位數很重要。可以將ADC產生的數字字截斷

，使得在電子秤監視器上看不到閃爍位。



無噪聲分辨率或峰峰值分辨率是根據數據手冊給出的噪聲值計算出的。首先計算信噪比(SNR)：

SNR = 20log(噪聲/滿量程輸入)



ADI一般規定使用峰峰值分辨率或無噪聲碼分辨率，這是使用峰值噪聲（等於均方根噪聲的6.6倍）計算SNR而獲得的。從信噪比計算中可以確定精度：



SNR = 6.02N + 1.76 = 20log(峰值噪聲/滿量程輸入)



從AD7719數據手冊可知，當模擬輸入範圍為+2.56 V且數據更新速率為5.35 Hz時
，均方根噪聲等於1.25μV。根據該數據計算信噪比：



(20log((6.6 × 1.25E–6)/(2.56 × 2)) = –115.85 dB



據此計算峰峰值分辨率：



115.85 = 6.02N + 1.76 => N = (115.85 – 1.76)/6.02 = 19 Bits



因此，在上述條件下
，19個MSB中無閃爍位。





有(you)些(xie)公(gong)司(si)規(gui)定(ding)使(shi)用(yong)有(you)效(xiao)分(fen)辨(bian)率(lv)，而(er)不(bu)是(shi)峰(feng)峰(feng)值(zhi)分(fen)辨(bian)率(lv)。有(you)效(xiao)分(fen)辨(bian)率(lv)是(shi)通(tong)過(guo)均(jun)方(fang)根(gen)噪(zao)聲(sheng)而(er)非(fei)峰(feng)值(zhi)噪(zao)聲(sheng)計(ji)算(suan)出(chu)的(de)。使(shi)用(yong)均(jun)方(fang)根(gen)噪(zao)聲(sheng)計(ji)算(suan)信(xin)噪(zao)比(bi)：



(20log((1.25E–6)/(2.56 × 2)) = – 132.25 dB



據此計算有效分辨率：



132.25 = 6.02N + 1.76 =>

N = (132.25 – 1.76)/6.02 = 21.7 Bits



因此，有效分辨率 = 峰峰值分辨率 + 2.7位。



評估ADC時
，應當認識到有效分辨率與峰峰值分辨率的計算方法不同，有效分辨率比峰峰值分辨率大2.7位。此外，有效分辨率沒有突出閃爍位數，峰峰值分辨率則指出了不閃爍的位數，因而能更好地表示性能。
