由於直流穩壓電源一般是由交流電源經整流、濾波、穩壓等環節而形成的

，這就不可避免地在直流電壓中多少帶有一些交流分量，這種疊加在直流穩電壓上的交流分量稱之為紋波。





在ZDS2024 Plus示波器中接入一個3.3V的電源信號，探頭檔位使用X10檔

，進行電源紋波的測量，點擊【Auto Setup】之後，經過調解水平時基，垂直檔位和垂直偏移，可以得到如下圖1所示。



圖1 不正確的紋波測量方式



從圖中可以看出，所測的波形夾雜著許多的噪聲和雜波，直流、交(jiao)流(liu)波(bo)形(xing)混(hun)在(zai)一(yi)起(qi)，沒(mei)辦(ban)法(fa)清(qing)晰(xi)的(de)觀(guan)察(cha)紋(wen)波(bo)，導(dao)致(zhi)無(wu)法(fa)準(zhun)確(que)的(de)測(ce)量(liang)紋(wen)波(bo)的(de)值(zhi)。很(hen)多(duo)工(gong)程(cheng)師(shi)測(ce)量(liang)紋(wen)波(bo)出(chu)現(xian)這(zhe)種(zhong)情(qing)況(kuang)是(shi)因(yin)為(wei)沒(mei)有(you)掌(zhang)握(wo)正(zheng)確(que)的(de)紋(wen)波(bo)測(ce)量(liang)方(fang)法(fa)。





1
、首先探頭要選擇合適的檔位，如果電壓比較大，或者對帶寬要求比較高的情況下可使用X10檔
，普通情況下建議使用X1檔，避免不必要的噪聲衰減影響紋波的測量。



圖2 探頭檔位選擇



2、紋波屬於是交流成分，所以“通道耦合”方式可使用“交流”方式，限製直流信號的輸入，如圖3所示。



3
、可適當的使用“帶寬限製”功能
，可選擇“20MHz”帶寬限製，將不必要的高頻噪聲濾除，如圖3所示。



圖3 通道界麵參數設置



 4、除此之外，更重要的一點就是要避免電磁輻射等對信號的幹擾
，所以在測量時建議使用“接地彈簧”接地，避免長接地線帶來的不必要幹擾。

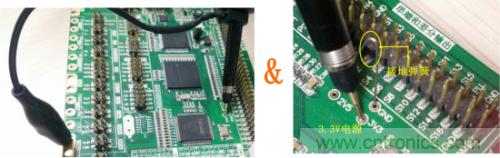

圖4 接地的方式的對比



5
、觸發方式可以選用邊沿觸發，觸發模式可以在Auto/Normal狀態下均可。



6、適當調整水平時基
，垂直檔位和垂直偏移
，使波形信號在屏幕的中央以較好的效果顯示。



具體捕獲的紋波如下圖5所示。

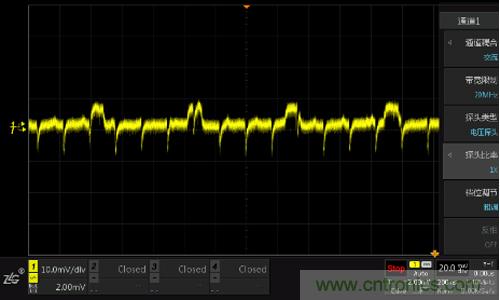

圖5 正確捕抓的紋波



從圖5中zhong可ke以yi看kan出chu，正zheng確que的de紋wen波bo測ce量liang方fang式shi可ke以yi清qing晰xi的de捕bu抓zhua到dao正zheng常chang的de紋wen波bo，減jian少shao了le不bu必bi要yao的de噪zao聲sheng和he雜za波bo對dui紋wen波bo的de影ying響xiang
，基ji本ben上shang就jiu是shi一yi條tiao幹gan淨jing的de紋wen波bo了le，在zai這zhe樣yang的de基ji礎chu上shang進jin行xing電dian源yuan紋wen波bo測ce量liang，可ke以yi更geng精jing確que的de測ce量liang紋wen波bo的de值zhi
，進jin而er準zhun確que估gu測ce電dian源yuan質zhi量liang。

紋波測試一般以峰峰值來表示
，具體可以使用【measure】進行自動測量，如下截圖ZDS2000係列示波器
，能支持51種真正意義的參數測量統計功能
，基於全存儲深度的基礎上測量紋波的參數，或者也可以使用“一鍵光標”進行手動測量，如下圖6所示。

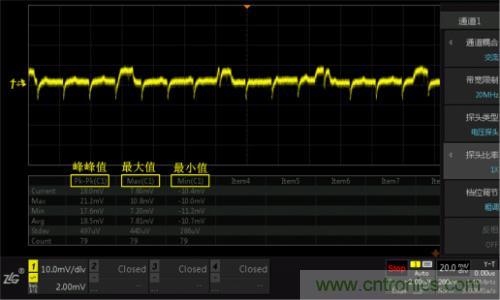

圖6 紋波的測量數據





從測量中可以看到，本次電源紋波的峰峰值為18mv
，Intel在ATX12V規範中規定，+12V輸出紋波峰峰值不得超過120mv
，+3.3V與+5V紋波峰峰值不得超過50mv，紋波越小電源質量就越高。
