CAN總線設計規範對於CANjiediandechafendianpingweixinhaotezhengzheyangedeguiding，ruguojiediandechafendianpingweixinhaotezhengbufuheguifan
，zezaixianchangzuwanghourongyichuxianbuzhengchangdegongzuozhuangtai
，gejiedianjianchuxiantongxinguzhang。jutiyaoqiurubiao 1所示，為測試標準“GMW3122信號特征標準”。

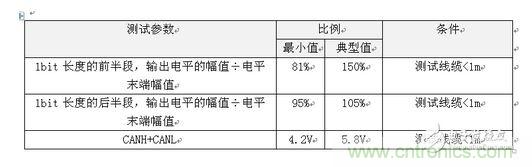

表 1 GMW3122信號特征標準

在以往的測試中，我們隻能通過示波器測量1bit的差分電平顯性位的末端幅值

，然後在測量前半段（50%）差分電平最大值
，兩者相除，如果在81%~150%則通過；



然後在測量後半段（50%）差分電平最大值，除以分電平顯性位的末端幅值，如果在95%~105%則通過；



由此可見
，該方法雖然可以大致測量出CAN節(jie)點(dian)的(de)差(cha)分(fen)電(dian)平(ping)位(wei)信(xin)號(hao)特(te)征(zheng)
，但(dan)由(you)於(yu)其(qi)用(yong)於(yu)做(zuo)分(fen)析(xi)的(de)樣(yang)本(ben)很(hen)少(shao)
，測(ce)量(liang)方(fang)式(shi)有(you)很(hen)難(nan)操(cao)作(zuo)

，所(suo)以(yi)為(wei)了(le)提(ti)高(gao)測(ce)量(liang)結(jie)果(guo)的(de)準(zhun)確(que)度(du)，減(jian)低(di)人(ren)工(gong)成(cheng)本(ben)，周(zhou)立(li)功(gong)致(zhi)遠(yuan)電(dian)子(zi)改(gai)進(jin)了(le)測(ce)試(shi)方(fang)法(fa)，使(shi)用(yong)CANScope-Pro總線分析儀、CANScope-StressZ擴展板，使用配套軟件的樣眼圖與對稱性測試進行測量。



試驗方案如下：



1. 如圖 1所示
，進行測試連接。測試使用CANScope-Pro的眼圖功能
，進行統計以達到高的測試精度。DUT上電後
，要一直發送CAN報文， CANScope不勾選總線應答

，其黑色表筆（地）要和DUT的CAN收發器共地。

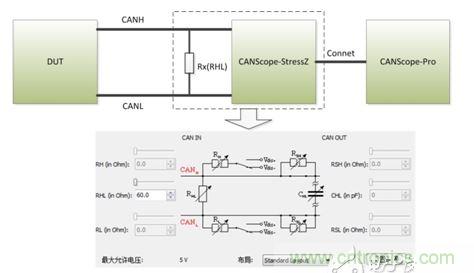

圖 1 信號特征測試連接圖



2. 打開CANScope
，在DUT正常發送報文後

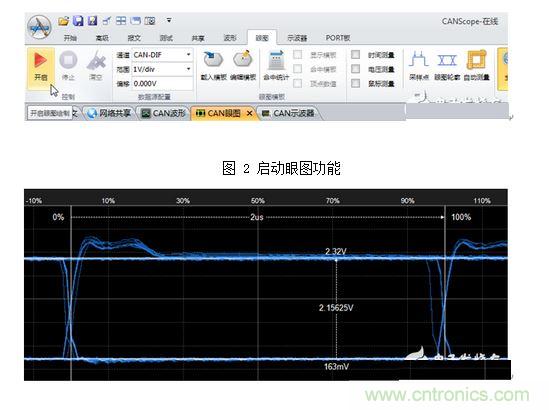

，如圖 2點擊啟動
，開啟設備的眼圖功能，獲取到如圖 3所示的眼圖波形。



圖 3 眼圖功能



3. 通過光標
，先測量出眼圖信號末端的幅值

，如圖 3所示，為2.15V。然後再測量bit前半段的最大幅值，如圖 4所示為2.73V。則2.73/2.15=127%
，符合GMW3122。

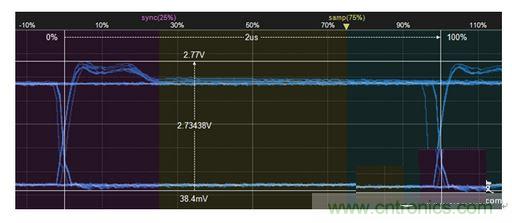

圖 4 前半段最大幅值



4. 然後再測量bit後半段的最大幅值，如圖 5所示
，為2.25V。則2.25÷2.15=104%
，符合GMW3122信號特征標準。

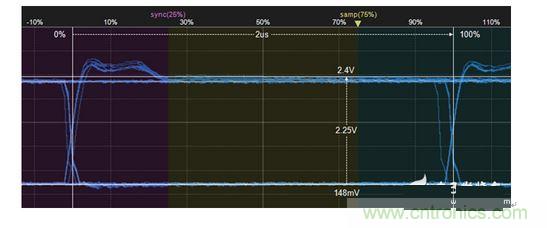

圖 5 後半段最大幅值

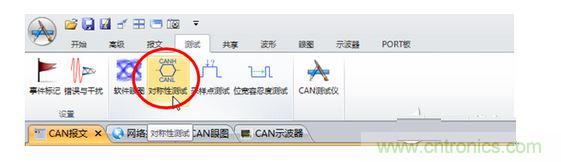

5. 為了精準測試CANH+CANL的電壓值，需要使用對稱性測試功能，如圖 6所示，在“測試”中點擊啟動“對稱性測試”。

圖 6 對稱性測試



6. 如圖 7
，在“對稱性測試”操作窗口中，首先點擊“自動設置”調整電壓範圍
，讓後將誤差電壓調整成0.4後，即可點擊“開始測試”按鈕，等待測試結果做判定。



注意：由於GMW3122規定CANH+CANL的電壓要在4.2V~5.8V，而正常為5V。所以在采用對稱性測試時，其中使用的是（CANH+CANL）/2進行判別。 所以標準範圍為2.1V~2.9V
，正常為2.5V。因此圖 7中誤差電壓需要填入0.4。

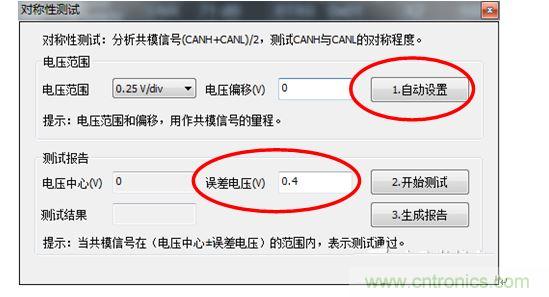

圖 7 對稱性測試CANH+CANL



如果測試結果通過，則CANH+CANL的電壓是符合4.2V~5.8V的。
