技術解讀：基於Pro/E5.0的閥門控製器結構設計
發布時間：2014-10-15 責任編輯：echolady
【導讀】工(gong)業(ye)自(zi)動(dong)化(hua)的(de)推(tui)進(jin)，使(shi)傳(chuan)統(tong)的(de)手(shou)工(gong)機(ji)械(xie)調(tiao)節(jie)逐(zhu)漸(jian)退(tui)出(chu)曆(li)史(shi)舞(wu)台(tai)。在(zai)管(guan)網(wang)係(xi)統(tong)的(de)工(gong)業(ye)自(zi)動(dong)化(hua)管(guan)理(li)方(fang)麵(mian)，若(ruo)要(yao)實(shi)現(xian)需(xu)要(yao)自(zi)動(dong)閥(fa)門(men)這(zhe)個(ge)重(zhong)要(yao)組(zu)成(cheng)部(bu)分(fen)。

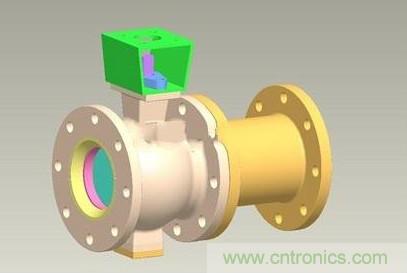

閥門的種類也很多，下麵的模型是其中一種——球閥，如圖1所示。
圖1：球閥
youyufamendeyingyongfeichangguang，shougongjixietiaojiedefangshizaixuduochangheyibuzaishiyong，benshejinenggouzaijiaoanquandeqingkuangxiagongzuo，erqiexiaolvtigaolejibei，gushejizhinengfamenkongzhizhuangzhijuyoushijideyiyi。diandongzhixingqishigongyeguochengkongzhixitongzhongyigeshifenzhongyaodexianchangqudongzhuangzhi ,其能源取用方便、安裝調試簡單 ,在電力、冶金、石油、化工等工業部門得到越來越廣泛的應用。
原理
閥門控製器由電動機驅動，通過蝸輪蝸杆減速，帶動空心輸出軸轉動。在該減速箱中，具有手動/自動機構(手動機構可獨立進行操作)。當切換手柄處於手動位置時，操作手輪，帶動空心輸出軸轉動。當電動操作執行機構時，手動機構處於斷開狀態，由電動機驅動空心輸出軸。

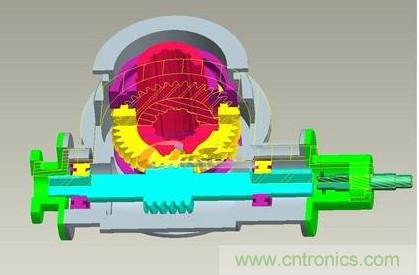

傳動機構的結構詳如圖2所示。
圖2：傳動機構結構圖
渦輪蝸杆設計
由於此處的蝸輪蝸杆有特殊的要求，故自己設計並進行校核(此處用專用軟件進行設計)。設計的蝸杆僅僅是螺旋部分。
根據庫存材料的情況，並考慮到蝸杆傳動傳遞的功率不大，速度中等，但蝸杆在傳動中起到相當重要的作用，故蝸杆用45Cr;因希望效率高些，耐磨性好些，故蝸杆螺旋齒麵要求淬火，硬度為45—55HRC。蝸杆用ZCuSn10P1，金屬膜鑄造。

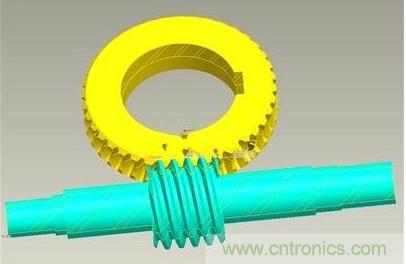

圖3：蝸杆蝸杆
