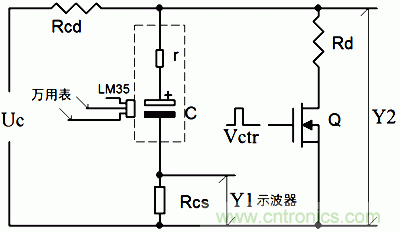

自製電容多參數檢測電路原理圖：
該電路想實現：

1
、檢測電容的實際擊穿電壓
2
、檢測紋波電流與電容溫升的關係
3、檢測電容的ESR
4、檢測電容內部引線及鉚焊點等剛好不能承受的最大損壞電流。

主要是對買來電容入庫之前，進行檢驗或核實，不追求高精度，但求心裏有數。

電路圖符說明：

1
、Uc是充電電壓，測無極電容可以是交流
2、Rcd是充放電限流電阻
，最大破壞電流試驗是Rcd>100Rd
3、Rcs是電容充放電取樣電阻
，電流波形用示波器觀測
4
、Rd是放電限流電阻
5、LM35是檢溫IC
，加個5V就可以用萬用表直接讀出溫度
6
、Y1
、Y2接示波器
7
、Q是放電開關管
8、Vctr是驅動
，可用一片555或3842實現。
[page]
DIY所需器材：

1

、示波器
2


、萬用表
3、整流二極管
4、>20W自耦調壓器220V/0~300V
5、>20W升降壓及隔離用——控製變壓器220V/380V/12V/6.3V
※如果隻在低壓範圍測電解，4/5用可調直流電源代替。

請教：

1、該電路能否實現上述1~4功能
？
2
、有什麼地方需要簡化或者改進？

關於以上問題有網友給出觀點——
“檢測電容內部引線及鉚焊點等剛好不能承受的最大損壞電流”這點可能比較難。有Y2，Y1和Rcs應該可以不用。問題是Q導通阻值是否恒定，或者到可以忽略。

對於這疑問，筆者是這樣認為的——
最大損壞電流是瞬間電流
，可以在平均電流和外殼溫升很小的狀態下進行，所以想長時充電-瞬間大電流放電
，隻在放電過程中實現這個檢測。電流由Rd調整，開關管的Ron與r、Rd、Rcs共組放電電阻，電流由Rcs通過示波器Y1通道檢測。

測ESR時用Y2，Rcs不用
，也是長時充電-瞬時大電流放電
，但電流應遠小於上述最大損壞電流。開始放電瞬間
，純電容還沒來得及放電，保持原來電壓，但由於r上通有較大電流而產生壓降
，Y2波形上會出現瞬時下降的電壓ΔV

，同時在Y1通道檢測出起始放電電流Istart，那麼就可評估出r=ΔV/Istart。

網友：已知Uc及Rd+Ron，有Y2就可以知道r，知道r後，就可以知道放電電流
，Y2與Y1是分壓關係，所以Y1和Rsc可以不用，主要是要控製Ron。瞬間大電流放電可能很難損壞，以損壞做為判斷標準操作起來不容易。

筆者：明白了，放電電流可以用VY2÷(Rd+Ron)檢測到，所以Y1和Rcs可以不要了，謝謝！不知我說的這個瞬間大電流，規範名稱應該叫做什麼？

網友：一般的電解電容沒有這個指標，常說的是短路放電電流
，除非快速的充放電，一般短路放電不會導致電解電容損壞。（超大容量的沒試過，不知道會不會壞。）
但有些電容如一些聚酯電容有脈衝能力這個指標，就是峰值電流能力，這種電容器抵抗瞬間電流的能力大多由引線連接的完整性來決定
，它由dV/dt額定值來表示
，它是最大允許電壓變化額定值（單位是V/μs），該峰值額定電流（amps）等於額定電容值（μF）和dV/dt額定值的乘積： Ipk = C(dV/dt)

電容品質可由損耗角正切值反映，內部故障
、製造工藝以及原材料是否良好都可由損耗角正切值反映。

很hen感gan謝xie以yi上shang網wang友you提ti出chu的de建jian議yi
，對dui於yu這zhe個ge自zi製zhi電dian容rong多duo參can數shu檢jian測ce電dian路lu不bu知zhi道dao還hai存cun在zai什shen麼me問wen題ti或huo者zhe還hai有you什shen麼me能neng夠gou改gai進jin的de地di方fang，希xi望wang廣guang大da的de工gong程cheng師shi們men能neng夠gou給gei給gei出chu寶bao貴gui意yi見jian！
