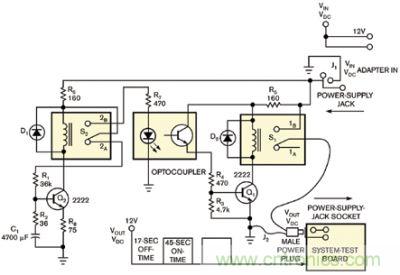

圖題：這個簡單而廉價的上電循環電路隻使用了少量元器件

本設計實例描述了一個簡單而廉價的上電循環電路
，它隻用少量元件（如圖）。電源輸入電壓來自一個廉價開關電源適配器的直流電。這種電源適配器通常為係統板提供電源。電路使用一個12V供電。將電源單元的插頭插入電源插座J1。於是來自J2的電路輸出電壓連接到係統板，去做上電循環。12V電源通過電阻R5和R6
，它們用於限製通過繼電器開關S1和S2的電流。

在上電起動時

，繼電器S2的觸點為常閉
，使來自R6的12V電源經過電阻R1和R2為電容C1充電。與晶體管Q2串聯的電阻R8增加電容C1的充放電周期。一旦C1充電到2V

，則晶體管Q2導通。這個動作是在晶體管Q2基射結上施加一個約0.7V的電壓，使Q2導通。當晶體管Q2導通時，它為S2的線圈提供了一個低阻路徑，因此為繼電器賦能，使S2的觸點2B閉合。

此時，12V電源將其路徑切換到觸點2B，並使光耦的二極管導通，使內部晶體管導通。然後，光耦驅動晶體管Q1。當Q1導通時，它為S1的線圈提供一個路徑，使繼電器賦能，因此將12V電源連接到輸出電壓。電路將輸出電壓連接到係統板的電源上


，使電路板上電。係統保持通電約45s。在上電期間，電容C1通過R2、Q2和R8緩慢放電。當晶體管基極上的電壓低於晶體管的導通電壓時，C1使晶體管Q2關斷。然後，觸點2B連接到觸點2A
，重複這個循環。

電路的關斷時間大約為17s。續流二極管D1和D2用於降低通過繼電器線圈的電流快速變化時產生的瞬變大電壓。
