產品特性：

• 集成引腳控製型終端電阻器
• 擁有高 ESD 防護能力
• 4 個 RS232 和兩個 RS485 收發器
• 采用 38 引腳 5mm x 7mm QFN 封裝

適用範圍：

• 可利用軟件選擇的多協議接口端口安保攝像機、電纜直放站和協議轉換器等

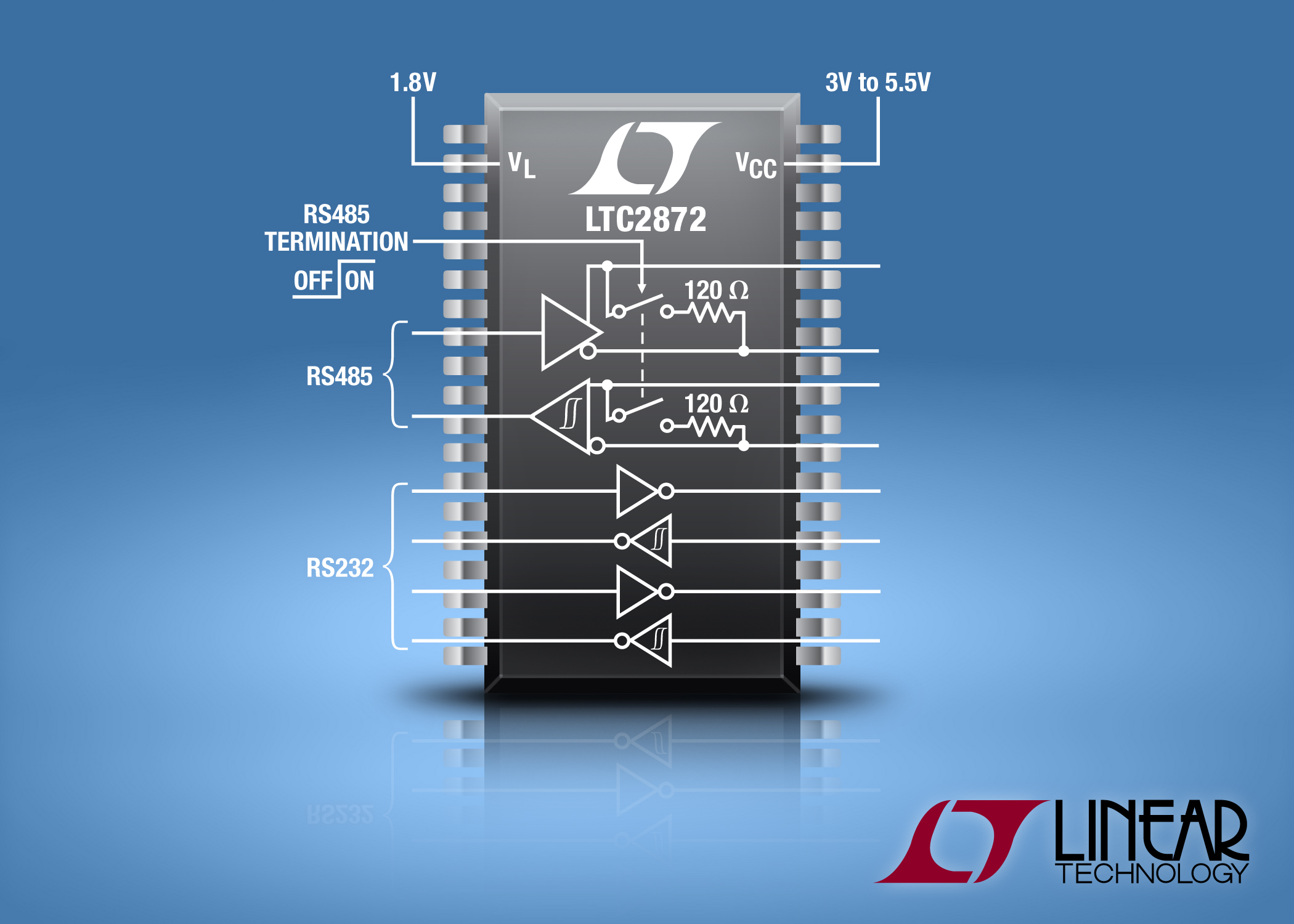

淩力爾特公司 (Linear Technology Corporation) 推出適用於 3.3V 和 5V 係統並具可通斷集成型終端的多協議收發器 LTC2872。RS485 係統需要在通信總線的末端上布設一個終端電阻器，以最大限度地減少信號反射。LTC2872 jichengleyinjiaokongzhixingzhongduandianzuqiyijianhuajiekouzhongxinpeizhi
，congermianchulewaibudianzuqihekongzhijidianqi。zhongduandianzuqizaiqiyongshikezidongjietonghuoduankai，yiyushoufaqisuoxuanzedexieyi (RS232 或 RS485)  相匹配。該器件還擁有高 ESD 防護能力：在收發器總線引腳上可達 ±16kV HBM (在斷電或運作時)。LTC2872 可配置為采用共用 I/O 線路的 4 個 RS232 單端收發器或 2 個 RS485 差分收發器
，或者此二者的組合，從而減少了多協議網絡的組件數目，並提供運行中的可配置性。

LTC2872 適合於眾多的應用，包括可利用軟件選擇的多協議接口端口
、銷售點終端、安保攝像機
、電纜直放站和協議轉換器等。一個任選的 1.7V 至 5.5V 邏輯電源可實現傳統的數字接口，而一個集成型 DC/DC 升壓轉換器則免除了增設多個電源 (用於驅動 RS232 電平) 的需要。驅動器和接收器單獨停用並將其置於一種高阻抗狀態，低功率停機模式中的電流消耗僅為 9µA。除了自動終端選擇功能之外，LTC2872 還提供了半雙工和全雙工 RS485 切(qie)換(huan)操(cao)作(zuo)能(neng)力(li)以(yi)及(ji)一(yi)種(zhong)邏(luo)輯(ji)環(huan)回(hui)模(mo)式(shi)，該(gai)模(mo)式(shi)負(fu)責(ze)將(jiang)驅(qu)動(dong)器(qi)輸(shu)入(ru)引(yin)導(dao)至(zhi)接(jie)收(shou)器(qi)輸(shu)出(chu)以(yi)進(jin)行(xing)診(zhen)斷(duan)性(xing)的(de)自(zi)測(ce)試(shi)與(yu)調(tiao)試(shi)。該(gai)器(qi)件(jian)的(de)其(qi)他(ta)保(bao)護(hu)性(xing)措(cuo)施(shi)包(bao)括(kuo)：在所有引腳上均提供了 ±4kV 或更高的 ESD 保護能力
、熱停機保護和一個用於浮置、短路或端接輸入的全故障保險型 RS485 接收器，這免除了增設外部網絡偏置電阻器和 UART 閉鎖的需要。

LTC2872 采用 38 引腳 5mm x 7mm QFN 封裝，已開始按生產量供貨。千片批購價為每片 6.45 美元。

性能概要：LTC2872

• 4 個 RS232 和兩個 RS485 收發器
• 3V 至 5.5V 電源電壓範圍
• 20Mbps RS485 和 500kbps RS232
• 可自動選擇集成型 RS485 (120Ω) 和 RS232 (5kΩ) 終端電阻器
• 半雙工 / 全雙工 RS485 切換
• 邏輯環路返回模式
• 高 ESD：在 I/O 總線上為 ±16kV
• 1.7V 至 5.5V 邏輯接口
• 支持多達 256 個 RS485 節點
• RS485 接收器全麵的故障保險功能消除了 UART 閉鎖
• 采用 38 引線 5mm x 7mm QFN 封裝
