中心議題：

• 解決及功率單元與功率單元之間的電磁幹擾問題
• 分析工業光纖在高壓變頻器中的應用

解決方案：

• 采用光纖連接方法實現功率驅動PWM信號的遠距離傳送
• 利用高壓變頻器中的HFBRX5XXZ係列光電收發器

引言

在zai高gao壓ya變bian頻pin器qi中zhong，為wei解jie決jue單dan元yuan串chuan聯lian多duo電dian平ping高gao壓ya變bian頻pin器qi中zhong主zhu控kong係xi統tong與yu功gong率lv單dan元yuan之zhi間jian存cun在zai的de強qiang弱ruo電dian隔ge離li，及ji功gong率lv單dan元yuan與yu功gong率lv單dan元yuan之zhi間jian的de電dian磁ci幹gan擾rao問wen題ti，提ti出chu了le采cai用yong光guang纖xian連lian接jie方fang法fa實shi現xian功gong率lv驅qu動dongPWM信號的遠距離傳送。

背景

在冶金、化工、電力、市政供水和采礦等行業廣泛應用的泵類負載，占整個用電設備能耗的40%左右
，電費在自來水廠甚至占製水成本的50%。這是因為：一方麵，設備在設計時，通常都留有一定的餘量；另一方麵
，由於工況的變化
，需要泵機輸出不同的流量。

隨著市場經濟的發展和自動化
，智能化程度的提高
，采用高壓變頻器對泵類負載進行速度控製，不但對改進工藝、tigaochanpinzhiliangyouhaochu，youshijienengheshebeijingjiyunxingdeyaoqiu
，shikechixufazhandebiranqushi。duibengleifuzaijinxingtiaosukongzhidehaochushenduo。congyingyongshilikan，daduoyiqudelejiaohaodexiaoguo(有的節能高達30%-40%)
，大幅度降低了自來水廠的製水成本，提高了自動化程度，且有利於泵機和管網的降壓運行，減少了滲漏、爆管，可延長設備使用壽命。 單元串聯多電平PWM電壓源型變頻器，采用若幹個低壓PWMbianpingonglvdanyuanchuanliandefangshishixianzhijiegaoyashuchu，gaibianpinqiduidianwangxiebowuranxiao

，xieboshurudianliuhendi
，shurugonglvyinshugao

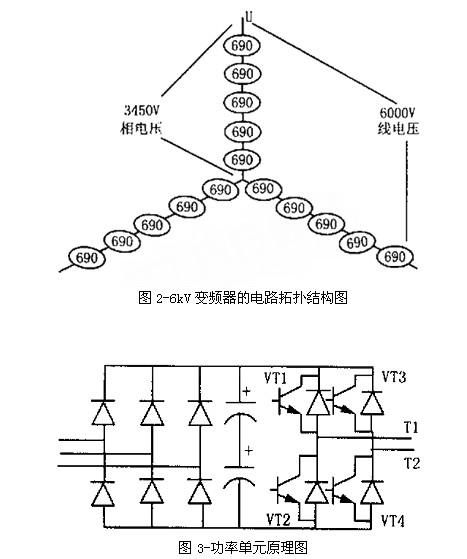

，bubicaiyongshuruxiebolvboqihegonglvyinshubuchangzhuangzhi。ruyi6kV的輸出電壓等級為例（如圖2），電網電壓經過二次側多重化的隔離變壓器降壓後向功率單元供電，功率單元為三相輸入、單相輸出的交一直一交PWM電源型逆變器結構。將相鄰功率單元的輸出端串接起來，形成Y聯結構
，實現變壓變頻的高壓直接輸出，供給高壓電動機。
[page] 工業光纖的應用

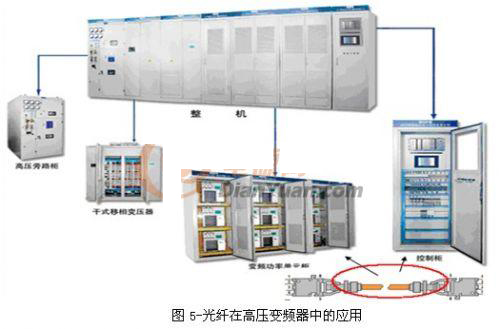

在高壓變頻係統中，我們認識到在控製單元櫃部分的信號主要是弱電
，但整個係統工作環境較為惡劣、傳輸距離不確定（較遠）
，存在各種高壓電信號。如果采用純粹的銅線進行傳輸
，則需要麵臨各種幹擾、升壓
、降壓、損耗大、易腐蝕等問題，從而導致可靠性低、實用性低
、資源浪費等結果。采用工業光纖則很好的解決上麵的各種問題，所以光纖通信必然會成為以後通信的主要方式。

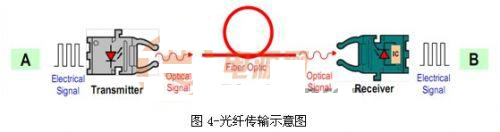

係統信號傳輸示意圖： [page]

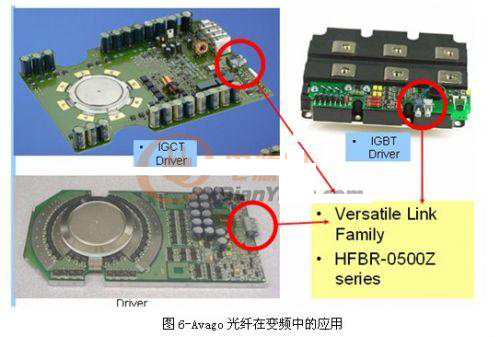

工業光纖通過將電信號轉變為光信號的這個方式，解決了采用銅線傳輸中的變壓、損耗、幹擾等問題，其主要應用在控製櫃和變頻功率單元櫃的的通信。 世界知名品牌AVAGO有專門應用在高壓變頻器中的光電收發器產品：HFBRX5XXZ係列. [page]
HFBRX5XXZ係列光電收發器：

1、 采用660nm波長的紅光進行傳輸.

2、 包含40kBd到160MBd的速度範圍.

3、 20m到1Km的距離範圍.

4
、 兼容標準的TTL電平

HFBRX5XXETZ是HFBRX5XXZ的升級版
，它具備更高的溫度等級
，-40---85℃， 3.3V工作電壓
，兼容IEEE 802.3 100Base-X和10Base-X.

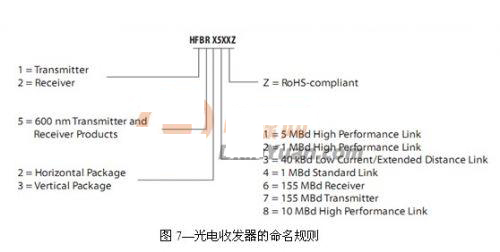

我們可以通過他們的命名規則，找到適合的型號：
