中心議題：

• 工程布線中網絡線纜連接器和線槽

解決方案：

• 信息插座
• 網絡線纜連接器
• BNC同軸電纜連接器
• 光纖連接器
• 配線架

信息插座
　　
信息插座的外型類似於電源插座
，而且和電源插座一樣也是固定於牆壁上的。
作用：為計算機提供一個網絡接口。

信息插座的配置
　　
依據：根據實際情況

，確定所需信息插座的個數和分布情況
，信息插座的個數和位置將決定整個網絡的設計和規劃。
配置信息插座注意事項：
　　
(1)根據樓層平麵圖來計算每層樓的布線麵積。
　　
(2)估算信息插座的數量，一般應設計兩種平麵圖供用戶選擇。
①基本型綜合布線係統，一般每個房間或每10m2一個信息插座。
②增強型、綜合型綜合布線係統，一般每個房間或每10m2兩個信息插座。
　　
(3)確定信息插座的類型。

信息插座的類型
　　
信息插座組成：信息模塊、麵板和底座。信息插座所使用的麵板的不同決定著信息插座所適用的環境，而信息模塊所遵循的通信標準決定著信息插座的適用範圍。
　　
1．根據信息插座所使用的麵板分類（三類）
　　　(1)牆上型。(2)桌上型。(3)地上型。
　　
2．根據信息插座所用的信息模塊分類
　　　(1)RJ-45信息模塊。(2)光纖插座模塊。(3)轉換插座模塊。

網絡線纜連接器
　　
RJ-45連接器
　　
1．雙絞線跳線的分類
　　　
1)直通線：兩端RJ-45水晶頭中的線序排列完全相同的跳線，它適用於計算機到集線設備的連接。
　　　
線序排列的標準有兩個，即TIA/EIA-568-A標準和TIA/EIA-568-B標準。
　　　
2)交叉線：一端采用TIA/EIA-568-A標準，另一端采用T568B標準。

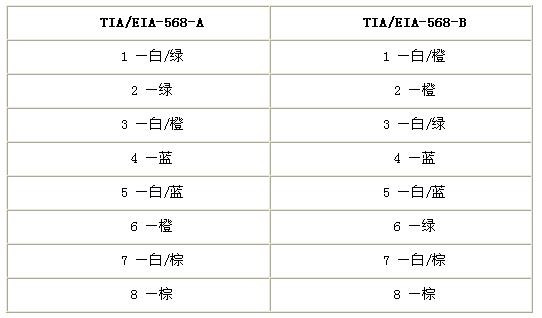

線序說明


[page]
BNC同軸電纜連接器
　　
作用：用於組建總線結構的同軸電纜(細纜)以太網絡，通過它可以實現以50Ω細纜為傳輸介質的網絡連接。
　　
根據在網絡中的作用，BNC同軸電纜連接器主要有以下幾種：
　　　●BNC連接器插頭：安裝在細纜段的兩端。
　　　●BNCT型連接器：外觀上像英文中的大寫字母“T”，共有三個端口。
　　　●BNC桶型連接器：有兩個端口
，用來連接已經製作好的帶插頭的同軸電纜。

光纖連接器
　　
光纖連接器，是用以穩定但並不是永久地連接兩根或多根光纖的無源組件，是光纖通信係統中不可缺少的器件。
　　
1．光纖連接器的基本構成
　　
目前
，大多數的光纖連接器是由三個部分組成的，即兩個配合插頭和一個耦合管。兩個插頭裝進兩根光纖尾端；耦合管起對準套管的作用。另外，耦合管多配有金屬或非金屬法蘭，以便於連接器的安裝固定。
　　
2．光纖連接器的對準方式
　　
光纖連接器的對準方式有兩種：高精密組件對準和主動對準。
　　

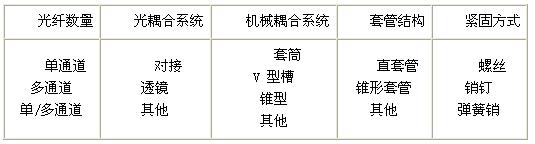

3．光纖連接器的分類



配線架
　　
配線架的作用：為了便於管理，節約網絡資源，在綜合布線係統中必須使用配線架。

配線架的分類：
　　
1．按照所在位置分類
分為：主配線架和中間配線架。主配線架用於建築物與建築群的配線，中間配線架用於樓層的配線。
　　
2.按照所接線纜的類型分類
配線架中主要是信息模塊的集合，信息模塊的類型必須與連接線纜的類型對應。
　　
3．按照端口數量進行分類
配線架的端口主要有24口和48口兩種形式
，應根據所需管理的終端的數量進行選擇。

雙絞線配線架
　　
作用：用於終結雙絞線線纜


，為雙絞線與其他設備的連接提供接口。

光纖配線架
　　
作用：光傳輸係統中的一個重要的配套設備
，主要用於光纜終端的光纖熔接
、光連接器的安裝、光路的調配、多餘尾纖的存儲及光纜的保護等。它對光纖通信網絡的安全運行和靈活使用有著重要的作用。
　　
1．光纖配線架的功能
擁有4項基本功能：固定功能、熔接功能、調配功能和存儲功能。
　　
2．光纖配線架的結構
依據光纖配線架結構的不同
，可分為壁掛式和機架式。
[page]
線槽的規格和品種
　　
在綜合布線係統中主要使用的線槽有以下幾種：

金屬槽和附件；金屬管和附件；PVC塑料槽和附件；PVC塑料管和附件。

金屬槽

組成：槽底、槽蓋。每根糟的一般長度為2m
，槽與槽連接時使用相應尺寸的鐵板和螺絲固定。
　　
在綜合布線係統中，一般使用的金屬槽的規格有50mm×100mm、100mm×100mm
、100mm×200mm、100mm×300mm、200mm×400mm等多種。

塑料槽
　　
塑料槽的外形與金屬槽類似
，但它的品種規格更多
，從型號上講
，有PVC-20係列、PVC-25係列

、PVC-25F係列、PVC-30係列
、PVC-40係列、PVC-40Q係列等；從規格上講，有20mm×12mm
、25mm×12.5mm、25mm×25mm、30mm×15mm
、40mm×20mm等。
　　
與PVC槽配套的附件有：陽角

、陰角、直轉角、平三通、左三通

、右三通

、連接頭、終端頭
、接線盒(暗盒、明盒)等。
金屬管
　　
作用：用於分支結構或暗埋的線路。
　　
規格：有多種。按外徑(以mm為單位)的不同，工程施工中常用的金屬管有D16
、D20、D25
、D32、D40
、D50、D63、D25、D110等規格。

塑料管　　

分兩大類：PE阻燃導管和PVC阻燃導管。
　　
PE阻燃導管是一種塑製半硬導管
，按外徑有D16、D20、D25、D324種規格。外觀為白色
，具有強度高、耐腐蝕、撓性好

、內壁光滑等優點
，明、暗裝穿線兼用
，它還以盤為單位
，每盤重為25公斤。
　　
PVC阻燃導管是以聚氯乙稀樹脂為主要原料
，加入適量的助劑，經加工設備擠壓成型的剛性導管，小管徑PVC阻燃導管可在常溫下進行彎曲。便於用戶使用
，按外徑有：D16、D20、D25、D32、D40、D45、D63
、D25、D110等規格。
　　
與PVC管安裝配套的附件有：接頭、螺圈、彎頭

、彎管彈簧；一通接線合、二通接線合、三通接線合、四通接線合、開口管卡

、專用截管器、PVC粗合劑等。

管道支撐設備
　　
作用：用來固定管道
，在安裝電纜時防止管道移動。
　　
用於支撐管道的硬件主要有以下幾種：管道吊鉤；吊架；單片式管道吊鉤。
　　
1)管道吊鉤
　　　
tashiyigelixingdezhijia，tongchangyongyigeluomuheyigesuodingdianquangudingzailuogandeyiduan
，luogandelingyiduanyongshidangdegudinggongjugudingzaijianzhuwujiegoushang。hunningtugujieqikeyijiangluogangudingzaijianzhuwuqiangtishang，hengliangjiakeyijiangluogangudingzailouneizhichenghengliangshang。
　　
2)吊架
　　　
它ta通tong常chang設she計ji為wei一yi個ge水shui平ping支zhi撐cheng單dan元yuan用yong兩liang個ge螺luo杆gan固gu定ding在zai建jian築zhu物wu的de吊diao頂ding上shang，螺luo杆gan用yong夾jia子zi或huo其qi他ta類lei型xing的de扣kou件jian固gu定ding在zai建jian築zhu物wu結jie構gou上shang。吊diao架jia式shi管guan道dao通tong常chang用yong來lai支zhi撐cheng多duo管guan道dao路lu徑jing。
　　
3)單片式管道吊鉤
　　　
它(ta)有(you)一(yi)個(ge)螺(luo)釘(ding)作(zuo)為(wei)吊(diao)鉤(gou)的(de)一(yi)部(bu)分(fen)
，用(yong)一(yi)個(ge)夾(jia)子(zi)或(huo)專(zhuan)用(yong)的(de)吊(diao)架(jia)固(gu)定(ding)在(zai)建(jian)築(zhu)物(wu)結(jie)構(gou)上(shang)，在(zai)管(guan)道(dao)接(jie)近(jin)建(jian)築(zhu)物(wu)支(zhi)撐(cheng)單(dan)元(yuan)的(de)情(qing)況(kuang)下(xia)要(yao)用(yong)到(dao)這(zhe)種(zhong)管(guan)道(dao)吊(diao)鉤(gou)。
橋架
　　
作用：主要用作線纜的支撐。
　
1．橋架的種類
　　
主要分為4種：槽式橋架、梯式橋架、托盤式橋架和組合式橋架。
　　
梯式橋架為開放式結構。優點是擴充、修改和維護非常方便，但是梯式橋架不太美觀

，防塵效果也差
，適用於有天花板的布線環境。
　　
托盤式橋架是各方麵應用最廣泛的一種，既可用於動力電纜的敷設，也可用於控製電纜的敷設，同時具有散熱、透氣性好等優點。

橋架的支撐
　　
anzhuangzaishangyedaloudeqiaojiabixujuyouzugoudezhichengnengli
，zhexiezhichengjiegoubixubaozhengnenggouzhichengtongdaoneisuoyoudetonglanheguanglan。tongchangyongyixiazhichengwuzhichengqiaojia：吊架；吊杆
；支撐架。

電纜支撐硬件
　　
在綜合布線工程中，由於根據ANSI/TIA/EIA-569-Abiaozhundeyaoqiu，bixuduisuoyouanzhuangzaikaifangshidiaodingshangfangdetongxindianlanjinxingzhicheng

，yincizaibuxiangongyezhongyouhenduodianlanzhichengchanpindouzhichengtongxindianlan
，zuichangjiandedianlanzhichengshebeibaokuo：J形鉤
；吊線環；電纜夾
；電纜紮帶。

J形鉤
　　
J形鉤是指形狀像字母J的一個電纜支撐硬件
，其設計使得通信電纜可以輕易地安裝在J形鉤硬件內。J形鉤是一個預製電纜支撐設備，它接在建築物的牆壁上或橫梁上
，放置在電纜路徑上的間隔是1.2～1.5m的位置上，或者放置在指定的支撐點上。
吊線環
　　
吊(diao)線(xian)環(huan)是(shi)末(mo)端(duan)有(you)開(kai)環(huan)的(de)電(dian)纜(lan)支(zhi)撐(cheng)設(she)備(bei)。在(zai)布(bu)線(xian)工(gong)程(cheng)中(zhong)，吊(diao)線(xian)環(huan)用(yong)螺(luo)釘(ding)固(gu)定(ding)在(zai)木(mu)製(zhi)的(de)橫(heng)梁(liang)上(shang)，或(huo)者(zhe)用(yong)夾(jia)子(zi)固(gu)定(ding)在(zai)鋼(gang)製(zhi)橫(heng)梁(liang)上(shang)。吊(diao)線(xian)環(huan)對(dui)於(yu)支(zhi)撐(cheng)一(yi)條(tiao)電(dian)纜(lan)或(huo)者(zhe)由(you)5～10條電纜組成的小型電纜組非常方便。

電纜夾
　　
電(dian)纜(lan)夾(jia)是(shi)一(yi)種(zhong)常(chang)見(jian)的(de)電(dian)纜(lan)支(zhi)撐(cheng)元(yuan)件(jian)，許(xu)多(duo)生(sheng)產(chan)廠(chang)商(shang)都(dou)在(zai)生(sheng)產(chan)。電(dian)纜(lan)夾(jia)是(shi)很(hen)小(xiao)的(de)彎(wan)曲(qu)的(de)金(jin)屬(shu)夾(jia)，它(ta)可(ke)以(yi)通(tong)過(guo)吸(xi)附(fu)作(zuo)用(yong)直(zhi)接(jie)固(gu)定(ding)在(zai)建(jian)築(zhu)物(wu)橫(heng)梁(liang)或(huo)者(zhe)懸(xuan)線(xian)上(shang)。在(zai)綜(zong)合(he)布(bu)線(xian)工(gong)程(cheng)中(zhong)，電(dian)纜(lan)夾(jia)通(tong)常(chang)用(yong)來(lai)支(zhi)撐(cheng)一(yi)條(tiao)電(dian)纜(lan)。

電纜紮帶
　　
電纜紮帶是一種相對新型的電纜支撐設備，通常是一些塑料寬帶子。這種電纜支撐設備包在一組電纜外，電纜紮帶的兩端必須掛在J形鉤
、支架或者某種電纜支撐設備上。
