中心議題：

• USB3.0的物理層測試內容和測試難點

解決方案：

• TX測試通過USB電纜控製PeRT3並讀取測試結果
• RX測試通過GPIB接口控製RF Switch切換到另一鏈路

USB簡介

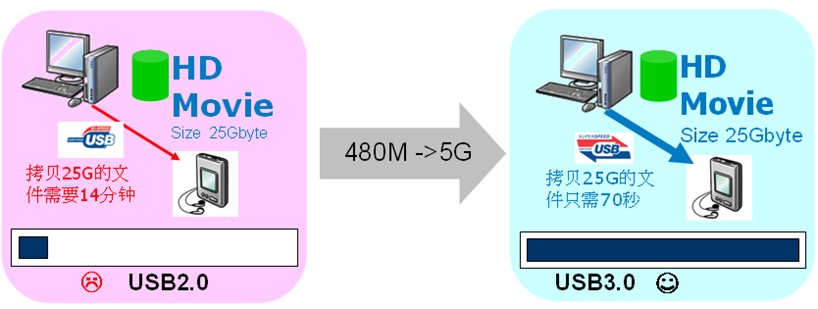

USB(Universal Serial Bus)即通用串行總線，用於把鍵盤、鼠標
、打印機、掃描儀、數碼相機
、MP3、U盤等外圍設備連接到計算機，它使計算機與周邊設備的接口標準化。在USB1.1版本中支持兩種速率：全速12Mbps和低速1.5Mbps；而USB2.0中支持三種速率：高速480Mbps、全速12Mbps
、低速1.5Mbps。在2002年Intel把USB2.0端口整合到了計算機的南橋芯片ICH4上，推動了USB2.0的普及，目前除了鍵盤和鼠標為低速設備外，絕大多數設備都是速率達480M的高速設備。 力科於2009年4月發布了USB3.0的物理層測試解決方案
，包括了針對HOST/DEVICE的發送端（TX）測試和接收端（RX）測試、以及USB3.0電纜的TDR測試。對於USB3.0的TX測試，為了測量到5次諧波，需要帶寬12.5GHz以上的示波器，力科的SDA813Zi帶寬13GHz
，采樣率40GSamples/s（最高可達80GS/s），配合USB3.0一致性測試軟件QualiPHY

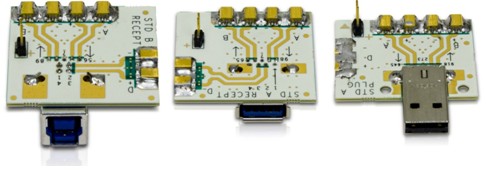

、眼圖醫生軟件和測試夾具（見圖2），可以快速完成USB3.0的發送端Compliance測試和調試分析。對於USB3.0的RX測試
，力科的PeRT3是具備協議通信能力的誤碼率測試儀，可以完成USB3. 0的誤碼和抖動容限測試。在USB3.0規範中要求同時測量TX和RX。 USB3.0物理層測試內容
力科最新版本的一致性測試軟件QualiPHY-USB3是根據2009年11月發布的USB3.0的電氣兼容性測試規範Rev0.9版本（Electrical Compliance Test Specification Rev0.9）來開發的
，並且會隨著測試規範的更新而不斷更新，該軟件安裝在示波器上，示波器通過USB電纜連接到PeRT3，使用USB與PeRT3進行通信，在測試中，QualiPHY軟件可以控製PeRT3發送特定的信號，或從PeRT3中讀取RX測試結果
，這樣隻需QualiPHY軟件即可完成TX和RX的所有測試。在QualiPHY-USB3測試軟件中
，包括了以下測試項目：

1. LFPS（Low Frequency Periodic Signaling）信號測量
2. SSC（Spread Spectrum Clock）展頻測量
3. 抖動與眼圖測量
4. AC和DC共模電壓測量
5. 差分電壓幅度與去加重測量
6. 誤碼測試與抖動容限測量

LFPS（Low Frequency Periodic Signaling）信號測量
測量了Polling.LFPS信令的電壓和時間參數
，在USB3.0規範CTS Rev0.9中是必測項目。測試方法為：待測試產品（PUT）的端口上插入USB3.0夾具，夾具上的TX端通過同軸電纜連接到示波器的兩個通道，將PUT上電後

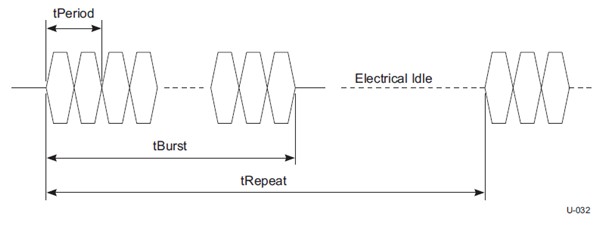

，PUT會發送出Polling.LFPS信令，示波器捕獲後測量其水平或垂直參數。如圖3所示為LFPS的信號特征。在力科一致性測試軟件中會分析脈衝的上升、下降時間、周期、占空比
、峰峰值、共模電壓
，以及脈衝串的突發持續時間（tBurst）和重複時間（tRepeat）。 SSC（Spread Spectrum Clock）展頻測量
SSC經常使用在計算機主板的電路上
，用於減小電磁輻射。在USB3.0中
，需要測試擴頻時鍾的調製頻率（SSC Modulate Rate）、頻偏最大值（SSC Deviation Max）和頻偏最小值（SSC Deviation Min），測試時PUT發送出CP1碼型的數據流（CP是Compliance Pattern的簡寫

，在USB3的物理層測試中，各項測試需要不同的測試碼型）,CP1碼型為D10.2

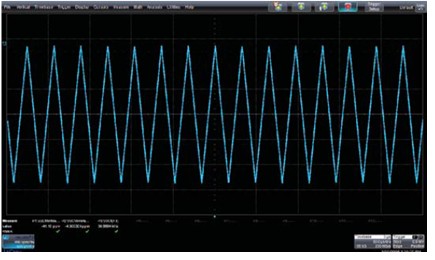

，即0101連續跳變的碼型，相當於頻率2.5GHz的時鍾，規範要求擴頻時鍾的調製頻率為30-33KHz之間，頻偏最小值在+/-300ppm之間，頻偏最大值在-5300ppm到-3700ppm直接。如圖4為力科示波器測量擴頻時鍾的結果。SSC是CTS Rev0.9中是必測項目，跟USB3.0芯片輸入時鍾緊密相關

，如果輸入時鍾的SSC不符合要求
，通常USB3.0的輸出信號的SSC也無法通過測試。 抖動與眼圖測量
在USB3.0的TX的眼圖和抖動測試中

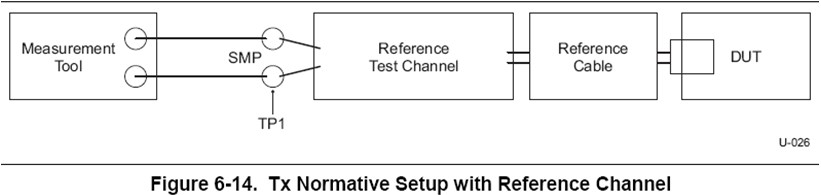

，測量的是待測試信號經過參考測試信道後TP1點的眼圖和抖動。如圖5中的Reference test channel即為參考測試信道，在規範中定義了long channel、short channel和3米電纜三種參考測試信道。如果使用long channel或者較長電纜，信號到達接收端時衰減比較大，眼圖已經閉合

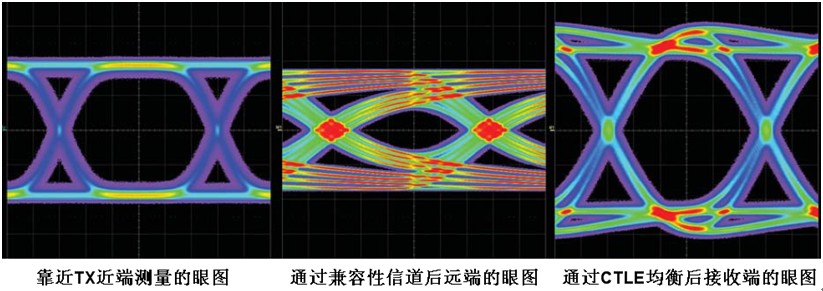

，USB3.0芯片接收端使用了CTLE均衡器對信號進行均衡後，信號眼圖的質量將大大改善，所以要求測試儀器分析出CTLE均衡器處理後信號的眼圖和抖動。目前業界常用的是Intel的11英寸背板和3米USB電纜作為參考信道。 如圖6所示，左邊的眼圖是靠近TX近端測量到的眼圖；中間的眼圖是通過兼容性信道（參考測試信道）後測量的眼圖，可見眼圖的張開程度較小，抖動較大；右邊的眼圖是仿真CTLE均衡後的眼圖，可見眼高和抖動都得到改善。
眼圖和抖動測試中信號源需要發出特別的測試碼型，對於眼圖測試，需要CP0碼型（擾碼的D0.0），對於抖動測試，需要CP0碼流或者CP1碼流（D10.2）
，前者用於確定性抖動Dj的測量
，後者用於隨機抖動Rj的測量。眼高必須從連續的1百萬個比特疊加的眼圖中測量，力科SDA813Zi示波器完成1百萬比特的眼圖僅需2秒，速度是同類示波器的10-50倍以上。抖動為10e-12誤碼率時抖動的峰峰值（即總體抖動Tj）。

AC和DC共模電壓測量
這項測試需要PUT發送CP0碼流，測量差分信號的交流和直流共模電壓
，在USB3.0 Specification Rev1.0中有要求（前者Vtx-ac-cm-pp <=0.1V
，後者Vtx-dc-cm在0-2.2V之間），但是在USB3.0的兼容性測試規範CTS Rev0.9中未作要求。

差分電壓幅度和去加重測量
差分電壓擺幅測試的目的是驗證信號峰峰值是否在0.8-1.2V之間。測試中PUT需要發送出測試碼型CP8，CP8由50-250個連續的1和50-250個連續的0重複交替組成，而且消除了去加重，其波形相當於50-250分頻的時鍾。在這些測試中，把USB3.0測試夾具去嵌後測量結果更精確。

為了把5Gbps速率的數據傳送較遠的距離

，USB3.0的發送端使用了去加重技術，這項測試可以測量PUT的去加重程度是否滿足規範要求（要求在-3dB到-4dB之間）。測試時DUT發送出CP7碼流，CP7碼型由50-250個連續的1和50-250個連續的0重複交替組成
，而且是添加了去加重的信號波形。在USB3.0的兼容性測試規範CTS Rev0.9中對差分電壓幅度和去加重測量未作要求。

誤碼與抖動容限測試
由於USB3.0的速率高達5Gbps
，在USB3.0規範中接收機測試成為必測項目。接收機測試包括了誤碼和抖動容限測試兩部分。
[page]
對於Receiver Compliance測試，需要使用誤碼率測試儀BERT（Bit Error Ratio Tester，簡稱BERT）

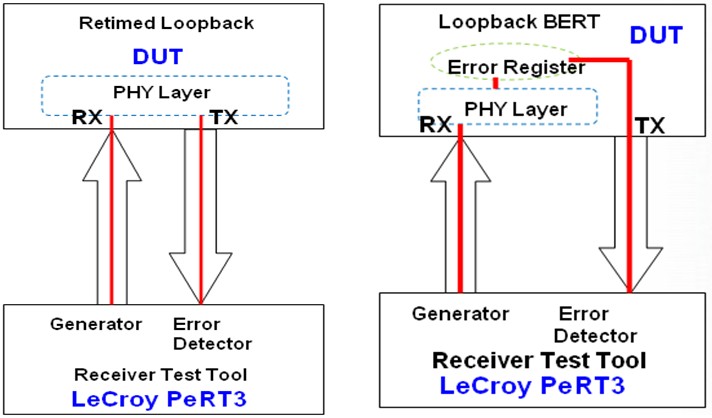

，比如力科的PeRT3。BERT由Pattern Generator和Error Detector組成。如下圖7左圖所示為傳統的BER測試和抖動容限測試的示意圖。
BERT的Pattern Generator發送出特定的測試碼流，碼流中添加了定量的抖動，通過參考測試信道後到達待測試芯片（DUT）的RX端，DUT設置為retimed loopback模式（重定時自環模式），將接收到的數據從芯片的TX端發送到BERT的Error Detector，BERT分析收到的碼流和發送的碼流，對錯誤的比特計數

，得到誤碼率。調節Pattern Generator輸出碼流在各種頻段的抖動值，並測試誤碼率，可以得到DUT的抖動容限。

對於USB3.0的接收機測試還可以使用另一種方法：即Loopback BERT Method。如下圖7的右圖所示：DUT的接收端工作在Loopback BERT模式，直接分析BERT發送出的已知的測試碼流，對接收到的誤碼計數，誤碼數量存入誤碼寄存器（如下圖7的Error Register），LeCroy PeRT3直接讀取誤碼寄存器，得到誤碼率和抖動容限測試結果。 兩種測試方法對比，前者是串行信號接收端測試通常使用的傳統方法，其誤碼判定在BERT端，即在DUT的外部進行BER測試；後者是USB3.0芯片接收端直接測量誤碼率
，測試儀器讀取待測試芯片的誤碼寄存器來了解誤碼值
，即DUT內部進行BER測量。力科的PeRT3同時支持以上兩種測試方法。

USB3.0的測試難點與力科的解決方案
目前在USB3.0的物理層測試中，通常存在以下難點

1. TX的全部測試需要不同的兼容性測試碼型（全部測試需要CP0/CP1/CP7/CP8），對於USB3.0的板級開發工程師去配置PUT發送出不同的測試碼型比較困難。

2. RX的測試需要讓PUT進入Loopback模式，板級開發工程師很難讓PUT的芯片進入環回模式，測試其誤碼和抖動容限。

3. TX和RX都是兼容性測試的必測項目，但是A公司的測試方案需要多台儀器，TX和RX的測試結果分別在兩台儀器上

，生成了兩個獨立的測試報告，測試的配置和操作過程非常複雜，完成全部項目測量需要很長時間。

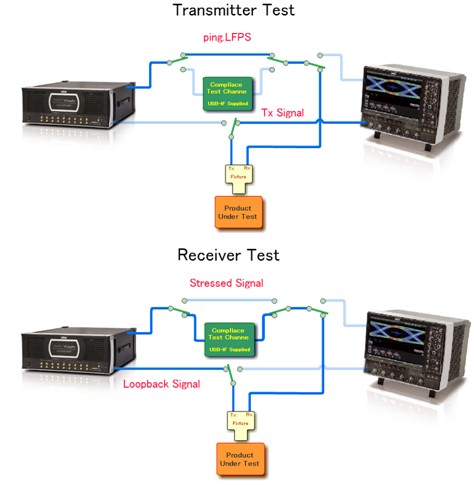

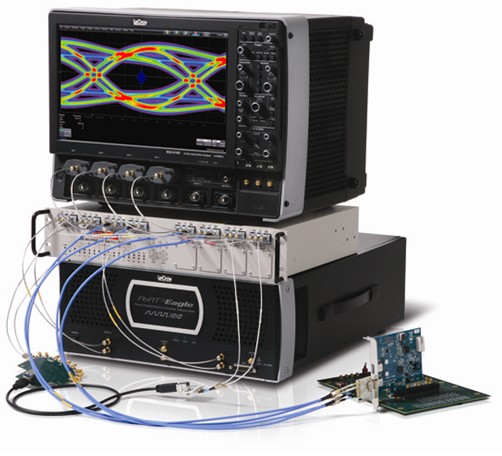

在2009年11月力科更新了USB3.0的物理層測試方案，可以全自動的完成兼容性測試的所有項目，解決了上述三個難點。如下圖8、9所示力科USB3.0的解決方案示意圖，測試儀器和附件由帶寬13GHz以上的示波器
、PeRT3、RF Switch、USB3.0測試夾具等等組成。 在TX測試時，信號的傳輸鏈路如圖8的上半部分所示，力科示波器通過USB電纜控製PeRT3，PeRT3通過同軸電纜向PUT的RX端發送Ping.LFPS，PUT的TX連接到示波器的通道。PeRT每發送一次Ping.LFPS，則PUT的TX發送的碼型在CP0到CP8之間切換一次（比如從CP0變為CP1，或從CP8變為CP0），這樣無需測試人員去配置PUT發送不同的測試碼型了，通過PeRT3，力科的QualiPHY軟件會自動控製PUT發送不同的測試碼型，完成TX的所有測試。

在RX測試時
，示波器通過GPIB接口控製RF Switch切換到另一鏈路，如圖8下部分所示，PeRT3的碼型發生器輸出的加入抖動的信號先通過Compliance Test Channel（由Intel的11英寸背板和3米USB3.0電纜組成），然後連接到USB3夾具
，進入PUT的RX端
，PUT的TX端通過夾具，把信號發送給PeRT3的Error Dector端。

由於示波器通過USB電纜控製PeRT和並讀取PeRT的測試結果
，並通過GPIB控製RF Switch在鏈路間自動切換，這樣
，USB3.0的TX和RX測試完全自動化，無需人工幹預

，操作步驟非常簡單，節省了測試時間。 結語
本文簡要介紹了USB3.0的物理層測試內容和測試難點。力科的一致性測試軟件QualiPHY-USB3.0可以控製示波器
、誤碼率測試儀PeRT3，快捷的、全自動的測量USB3.0的所有測試項目
，大大的簡化了工程師的測試與調試時間，是業內最全麵和 快捷的測試解決方案。

參考文獻
1, Universal Serial Bus 3.0 Specification, Revision 1.0.
2, Electrical Compliance Test Specification Rev0.9, SuperSpeed USB.
3, LeCroy USB3.0 Datasheet.
