【導讀】離子注入是SiC器件製造的重要工藝之一。通過離子注入，可以實現對n型區域和p型區域導電性控製。本文簡要介紹離子注入工藝及其注意事項。

離子注入是SiC器件製造的重要工藝之一。通過離子注入，可以實現對n型區域和p型區域導電性控製。本文簡要介紹離子注入工藝及其注意事項。

SiC的雜質原子擴散係數非常小
，因此無法利用熱擴散工藝製造施主和受主等摻雜原子的器件結構（形成pn結）。因此，SiC器件的製造采用了基於離子注入工藝的摻雜技術：在SiC中進行離子注入時
，對於n型區域通常使用氮（N）或磷（P）
，這是容易低電阻化的施主元素

，而對於p型區域則通常使用鋁（Al）作為受主元素。另外，用於Al離子注入的原料通常是固體
，要穩定地進行高濃度的Al離子注入
，需要很多專業技術知識。SiC通過離子注入
，n型、p型均可獲得高濃度晶體，在器件製作方麵具有很大優勢。

向SiC注入離子時的加速電壓一般使用數百kV左右，對應的離子注入區域的深度為數百nm
，比較淺。在SiCzhong
，jishijingguogaowengongxu
，zhuruhoudechanzayuansunongduzaishendufangxiangdefenbuyejihubaochibubian。kaolvdaozhexieyinsu
，tongguoshejilizizhurugongyiyihuodesuoxutexingdeqijianjiegou。lingwai，zaijinxinggaonongdudelizizhurushi，xuyaotebiedekaolv。dangzhuruliangdashi，SiC的晶體可能會損壞到不能維持原來晶體結構的程度，並且在後續工藝中可能會因加速氧化或過度升華等而出現障礙。當需要高濃度的Al離子注入時，例如在形成低電阻的p型接觸區時，通過提高晶圓的溫度進行離子注入，能夠大幅抑製注入損傷引起的SiC晶體的多結晶化、非結晶化。另外，關於抑製高濃度離子注入對結晶造成的損傷，已知在比較低的溫度下能夠有效果。

zaijinxinglizizhuruhou

，gaonengliangdezhurulizizaijingtizhongxingchenglehenduoweixiaoquexian，lingwai，zhurudeyuanzimeiyoushidangdizhanjujinggeweizhi
，yincizhuruquyudedianzujiaogao。duiyujinxinglizizhurudeSiC晶圓，通過在惰性氣體氣氛中進行高溫（通常為1700℃以上）激活退火
，形成p型、n型的低電阻區域。SiC器件製造過程中，離子注入和激活退火發生在晶圓製造過程的早期，因為激活退火是需要最高溫度的過程。

SiC的激活退火是在高溫下進行的

，如果不采取措施


，表麵的平整度會下降。由於器件結構形成在SiC外wai延yan晶jing圓yuan表biao麵mian的de淺qian層ceng區qu域yu
，因yin此ci需xu要yao在zai不bu犧xi牲sheng表biao麵mian平ping整zheng度du的de情qing況kuang下xia進jin行xing激ji活huo退tui火huo。在zai激ji活huo退tui火huo過guo程cheng中zhong，通tong常chang使shi用yong碳tan形xing成cheng的de薄bo膜mo作zuo為wei表biao麵mian保bao護hu膜mo，以yi保bao持chiSiC表biao麵mian平ping坦tan。關guan於yu碳tan保bao護hu膜mo的de形xing成cheng方fang法fa，報bao道dao了le多duo種zhong工gong藝yi，包bao括kuo將jiang樹shu脂zhi塗tu在zai表biao麵mian並bing高gao溫wen硬ying化hua
，采cai用yong濺jian射she法fa沉chen積ji碳tan膜mo等deng，三san菱ling電dian機ji開kai發fa了le一yi種zhong獨du特te的deCVD方法，保證均勻性和高純度
，形成適合高溫退火的碳保護膜。

作為參考，下麵介紹幾種離子注入、激活退火後SiC表麵的形狀。圖1顯示的是改變溫度進行高濃度的Al注入

，激活退火後SiC表麵的形狀。圖1、圖2分別是將SiC晶圓的溫度設定為150℃

、200℃進行Al注入的結果。在150℃中，表麵呈多晶化
，與此相對，200℃時SiC的晶體得以保持並形成階梯狀。這表明
，通過在200℃注入，注入引起的結晶崩塌，在離子注入過程中得到了一定程度上的恢複。

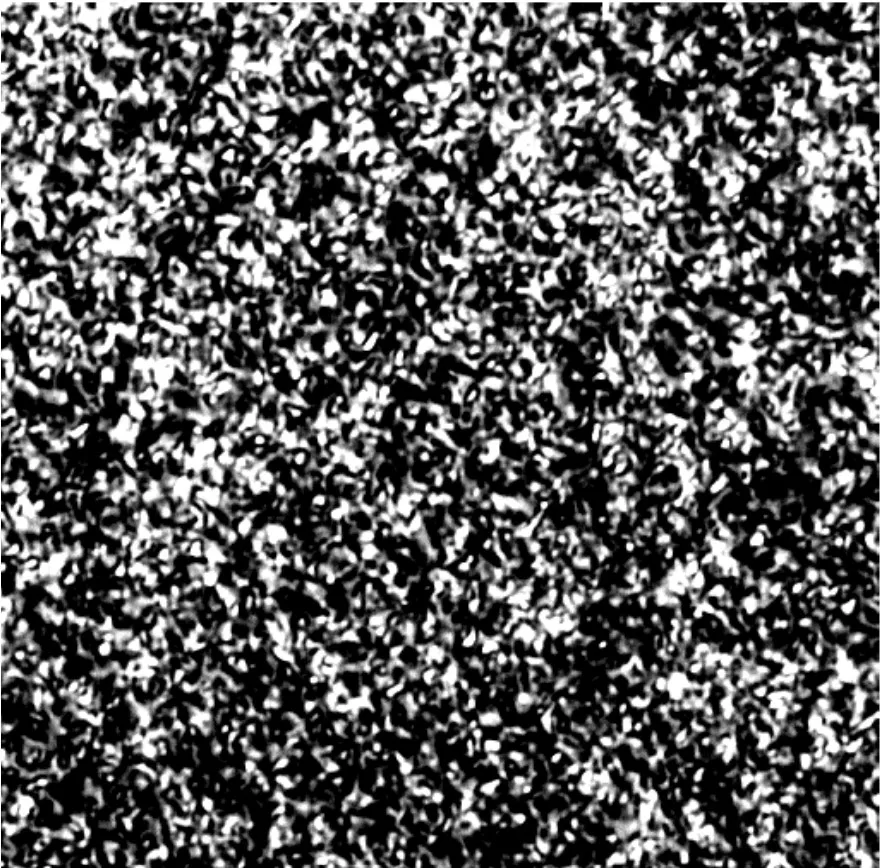

圖1：150℃進行高濃度Al離子注入
，激活退火後的SiC表麵照片

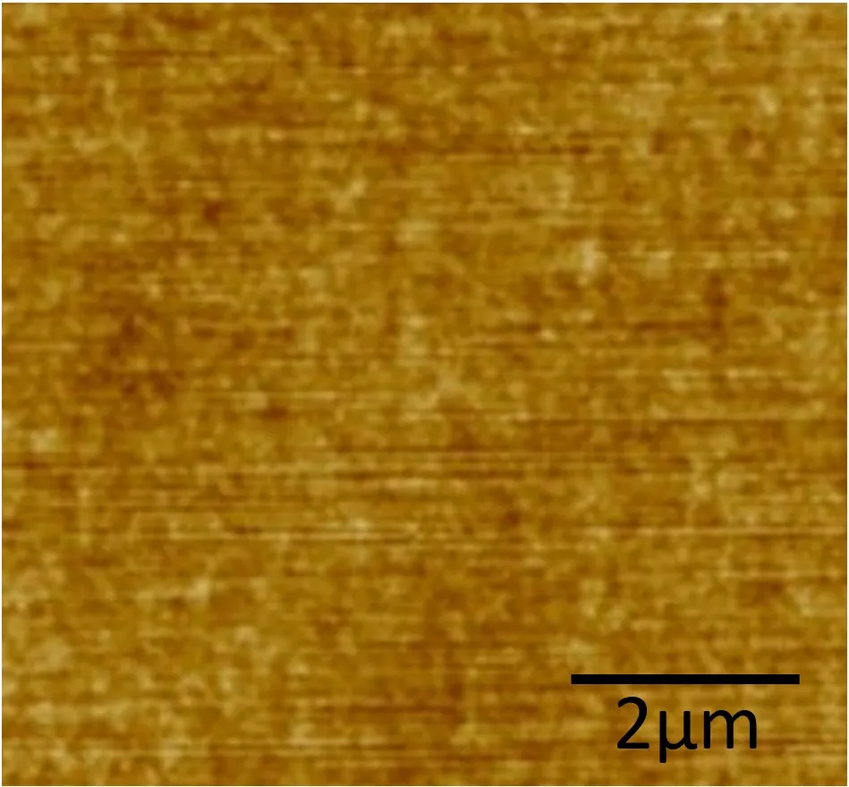

圖2：200℃進行高濃度Al離子注入
，激活退火後的SiC表麵照片

圖3和圖4表示的是

，有和沒有CVD法形成的碳保護膜，激活退火後SiC表麵的AFM圖像。在沒有碳保護膜的情況下，SiC的表麵形成了20~50nm高度的大台階，平坦性劣化。表麵凹凸會影響元件的特性，例如會導致MOSFET的柵極氧化膜發生失效的漏電流。另一方麵，采用保護膜進行激活退火，可得到RMS（rooted mean square）值達0.3nm的平坦表麵。CVD保護膜中幾乎不存在針孔等宏觀缺陷
，可以得到非常良好的表麵。另外，通過熱氧化、氧等離子照射等，可以容易地去除碳保護膜。

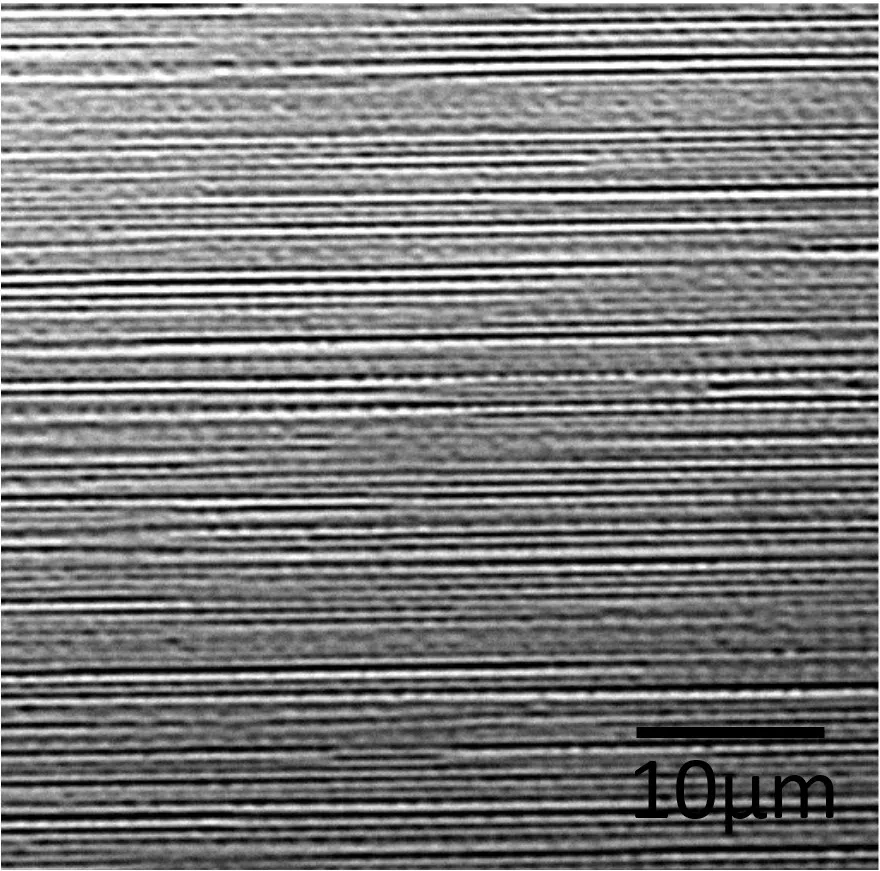

圖3：無碳保護膜，激活退火後SiC表麵的AFM圖像

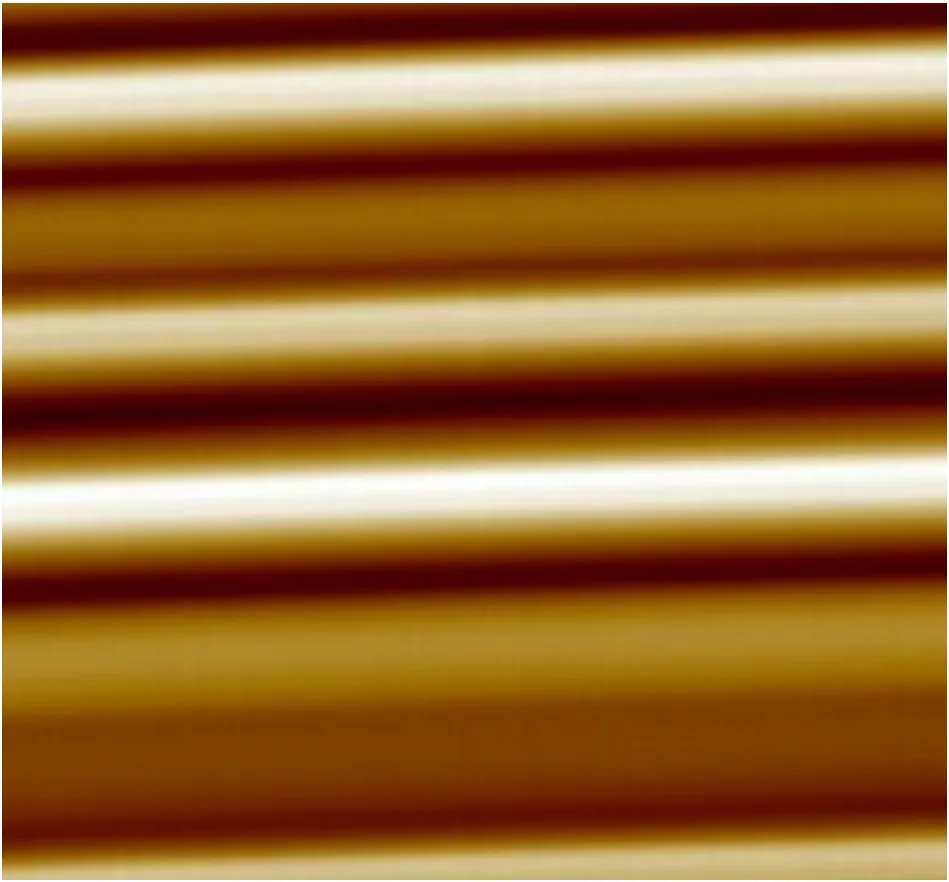

圖4：有碳保護膜
，激活退火後SiC表麵的AFM圖像

由於晶體原子有規律地排列，因此在晶體軸向進行離子注入時

，離子沿著該方向注入到深處（溝道注入）。利用該現象，在較深的區域形成pn結的柱狀結構，並嚐試製造SiC的SJ MOSFET（Super Junction MOSFET）。Si基SJ MOSFET已經產品化，顯示出能夠大幅度降低導通電阻，但是在SiC中(zhong)還(hai)處(chu)於(yu)研(yan)究(jiu)開(kai)發(fa)的(de)階(jie)段(duan)。在(zai)溝(gou)道(dao)注(zhu)入(ru)中(zhong)
，需(xu)要(yao)嚴(yan)密(mi)地(di)使(shi)離(li)子(zi)束(shu)的(de)方(fang)向(xiang)與(yu)晶(jing)體(ti)軸(zhou)的(de)方(fang)向(xiang)一(yi)致(zhi)等(deng)，還(hai)有(you)很(hen)多(duo)技(ji)術(shu)課(ke)題(ti)
，但(dan)是(shi)，如(ru)果(guo)能(neng)夠(gou)實(shi)現(xian)基(ji)於(yu)SiC的SJ MOSFET，特別是高耐壓MOSFET
，能夠大幅度地提高性能
，因此開發的進展備受期待。

關於三菱電機

三菱電機創立於1921年，是全球知名的綜合性企業。截止2024年3月31日的財年，集團營收52579億日元（約合美元348億）。作為一家技術主導型企業，三菱電機擁有多項專利技術
，並憑借強大的技術實力和良好的企業信譽在全球的電力設備、通信設備
、工業自動化、電子元器件


、家電等市場占據重要地位。尤其在電子元器件市場，三菱電機從事開發和生產半導體已有68年。其半導體產品更是在變頻家電、軌道牽引、工業與新能源

、電動汽車、模擬/數字通訊以及有線/無線通訊等領域得到了廣泛的應用。

文章來源：三菱電機半導體

免責聲明：本文為轉載文章
，轉載此文目的在於傳遞更多信息，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題，請聯係小編進行處理。

推薦閱讀：

在發送信號鏈設計中使用差分轉單端射頻放大器的優勢

隨時隨地享受大屏幕遊戲：讓便攜式 4K 超高清 240Hz 遊戲投影儀成為現實

工業峰會2024激發創新，推動智能能源技術發展

集成開關控製器如何提升係統能效
？

【“源”察秋毫係列】下一代半導體氧化镓器件光電探測器應用與測試
