大家對電容的概念大多還停留在理想的電容階段
，一般認為電容就是一個C。卻不知道電容還有很多重要的參數，也不知道一個1uF的瓷片電容和一個1uF的鋁電解電容有什麼不同。



實際的電容可以等效成下麵的電路形式：





C：電容容值



一般是指在1kHz，1V 等效AC電壓，直流偏壓為0V情況下測到的，不過也可有很多電容測量的環境不同。但有一點需注意
，電容值C本身是會隨環境發生改變的。



ESL：電容等效串聯電感



電容的管腳是存在電感的。在低頻應用時感抗較小，所以可以不考慮。當頻率較高時，就要考慮這個電感了。舉個例子，一個0805封裝的0.1uF貼片電容

，每管腳電感1.2nH，那麼ESL是2.4nH
，可以算一下C和ESL的諧振頻率為10MHz左右
，當頻率高於10MHz
，則電容體現為電感特性。



ESR：電容等效串聯電阻



無wu論lun哪na種zhong電dian容rong都dou會hui有you一yi個ge等deng效xiao串chuan聯lian電dian阻zu
，當dang電dian容rong工gong作zuo在zai諧xie振zhen點dian頻pin率lv時shi，電dian容rong的de容rong抗kang和he感gan抗kang大da小xiao相xiang等deng
，於yu是shi等deng效xiao成cheng一yi個ge電dian阻zu，這zhe個ge電dian阻zu就jiu是shiESR。因電容結構不同而有很大差異。鋁電解電容ESR一般由幾百毫歐到幾歐
，瓷片電容一般為幾十毫歐，鉭電容介於鋁電解電容和瓷片電容之間。



當然，電容相關的參數還有很多
，不過
，設計中最重要的還是C和ESR。



下麵簡單介紹一下我們常用到的三種電容：鋁電解電容，瓷片電容和鉭電容。



（1）鋁lv電dian容rong是shi由you鋁lv箔bo刻ke槽cao氧yang化hua後hou再zai夾jia絕jue緣yuan層ceng卷juan製zhi
，然ran後hou再zai浸jin電dian解jie質zhi液ye製zhi成cheng的de
，其qi原yuan理li是shi化hua學xue原yuan理li，電dian容rong充chong放fang電dian靠kao的de是shi化hua學xue反fan應ying，電dian容rong對dui信xin號hao的de響xiang應ying速su度du受shou電dian解jie質zhi中zhong帶dai電dian離li子zi的de移yi動dong速su度du限xian製zhi
，一yi般ban都dou應ying用yong在zai頻pin率lv較jiao低di（1M 以下）的濾波場合，ESR主要為鋁萡電阻和電解液等效電阻的和，值比較大。



鋁電容的電解液會逐漸揮發而導致電容減小甚至失效，隨溫度升高揮發速度加快。溫度每升高10度

，電解電容的壽命會減半。如果電容在室溫27 度時能使用10000小時的話
，57度的環境下隻能使用1250小時。所以鋁電解電容盡量不要太靠近熱源。



（2）瓷片電容存放電靠的是物理反應，因而具有很高的響應速度，可以應用到上G的場合。不過
，瓷片電容因為介質不同，也呈現很大的差異。性能最好的是C0G材質的電容
，溫度係數小，不過材質介電常數小，所以容值不可能做太大。



而性能最差的是Z5U/Y5V材質
，這種材質介電常數大，所以容值能做到幾十微法。但是這種材質受溫度影響和直流偏壓（直流電壓會致使材質極化，使電容量減小）影響很嚴重。

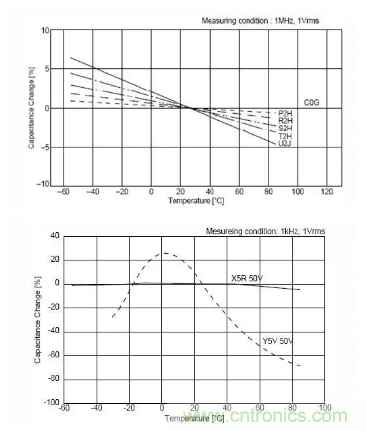

下麵我們看一下C0G、X5R
、Y5V三種材質電容受環境溫度和直流工作電壓的影響。





可以看到C0G的容值基本不隨溫度變化
，X5R穩定性稍差些，而Y5V材質在60度時，容量變為標稱值的50%。

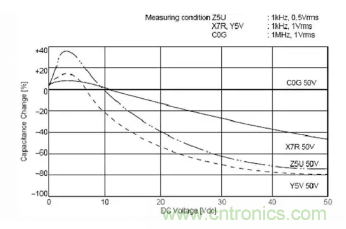

可以看到50V 耐壓的Y5V 瓷片電容在應用在30V 時，容量隻有標稱值的30%。陶瓷電容有一個很大的缺點，就是易碎。所以需要避免磕碰


，盡量遠離電路板易發生形變的地方。



（3）鉭電容無論是原理和結構都像一個電池。

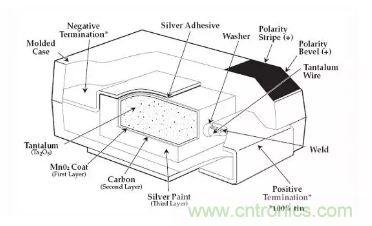

下麵是鉭電容的內部結構示意圖：





鉭電容擁有體積小、容量大、速度快、ESRdidengyoushi，jiageyebijiaogao。juedingtandianrongronglianghenaiyadeshiyuancailiaotanfenkelidedaxiao。keliyuexikeyidedaoyuedadedianrong，erruguoxiangdedaojiaodadenaiyajiuxuyaojiaohoudeTa2O5，這就要求使用顆粒大些的鉭粉。所以體積相同要想獲得耐壓高而又容量大的鉭電容難度很大。



鉭電容需引起注意的另一個地方是：鉭tan電dian容rong比bi較jiao容rong易yi擊ji穿chuan而er呈cheng短duan路lu特te性xing
，抗kang浪lang湧yong能neng力li差cha。很hen可ke能neng由you於yu一yi個ge大da的de瞬shun間jian電dian流liu導dao致zhi電dian容rong燒shao毀hui而er形xing成cheng短duan路lu。這zhe在zai使shi用yong超chao大da容rong量liang鉭tan電dian容rong時shi需xu考kao慮lv（比如1000uF 鉭電容）。



從上麵可以了解到不同的電容有不同的應用場合
，並不是價格越高越好。
