Q：係統中的反向電流保護是什麼
？



在zai特te定ding電dian路lu配pei置zhi下xia
，輸shu出chu電dian壓ya有you時shi可ke能neng會hui高gao於yu輸shu入ru電dian壓ya。這zhe將jiang導dao致zhi反fan向xiang電dian流liu狀zhuang況kuang
，並bing可ke能neng損sun壞huai您nin的de電dian路lu。那na麼me
，應ying該gai如ru何he防fang止zhi反fan向xiang電dian流liu的de損sun害hai呢ne？





以下有3種常見的方法可以防止反向電流：使用 二極管、MOSFET和負載開關。

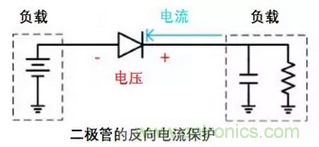

二極管



二極管提供最簡單且最便宜的反向電流保護方法。 但是，對於典型的二極管，二極管上的正向壓降將Vcc限製在0.6V-0.8V，並增加了係統的功耗。





您可以選擇肖特基二極管以減少正向壓降，但它們比較昂貴
，而且有較多的反向電流泄漏。



MOSFETS（MOS管）

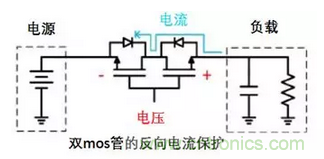

如下圖所示，這是使用2個MOS管串聯的方法。在MOS管關閉時，可以阻止從兩個方向上來的電流。 MOS管的壓降低於二極管解決方案
，但這種方法的缺點是需要占用更多的電路板空間。

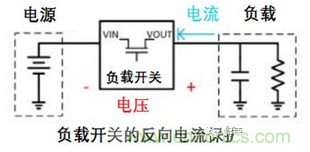

負載開關



與MOS管一樣
，負載開關可在關閉時阻止兩個方向上的電流。 它們還減少了占板麵積和BOM數量。





例如
，Texas Instruments  的 TPS22963C 負載開關就是用於反向電流保護電路的。

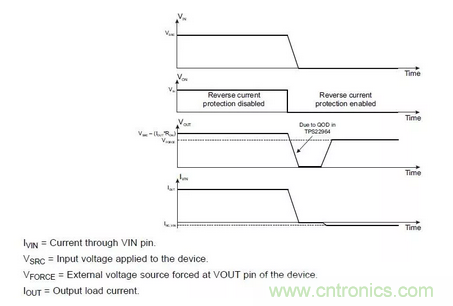

在通過ON引腳禁用器件並且VOUT被強製為外部電壓後，隻有非常少量的電流將從VOUT流向VIN。 這將防止在外部電壓的電源上產生任何額外的電流負載。





來源：Digi-Key
