【收藏】十種精密全波整流電路圖及詳解，你知道幾種？

發布時間：2018-06-28 責任編輯：lina

【導讀】各個電路都有其設計特色,希望我們能從其電路的巧妙設計中,吸取有用的.例如單電源全波電路的設計,複合反饋電路的設計,都是很有用的設計思想和方法,如果能把各個圖的電路原理分析並且推導每個公式,會有受益的。

圖中精密全波整流電路的名稱皆為作者自己的命名,隻是為了區分;除非特殊說明,增益均按1設計.

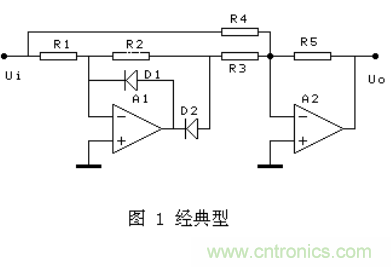

圖1是最經典的電路,優點是可以在電阻R5上並聯濾波電容.電阻匹配關係為R1=R2,R4=R5=2R3;可以通過更改R5來調節增益。

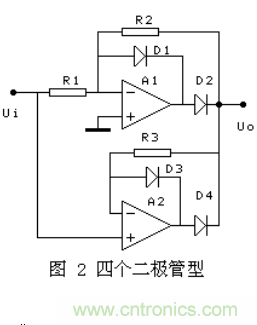

圖2優點是匹配電阻少,隻要求R1=R2

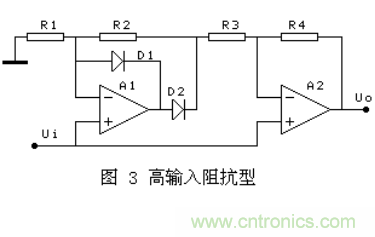

圖3的優點是輸入高阻抗,匹配電阻要求R1=R2,R4=2R3

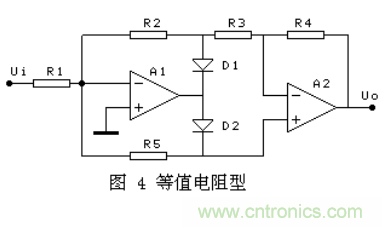

圖4的匹配電阻全部相等,還可以通過改變電阻R1來改變增益.缺點是在輸入信號的負半周,A1的負反饋由兩路構成,其中一路是R5,另一路是由運放A2複合構成,也有複合運放的缺點。

圖5 和圖6 要求R1=2R2=2R3,增益為1/2,缺點是:當輸入信號正半周時,輸出阻抗比較高,可以在輸出增加增益為2的同相放大器隔離.另外一個缺點是正半周和負半周的輸入阻抗不相等,要求輸入信號的內阻忽略不計。

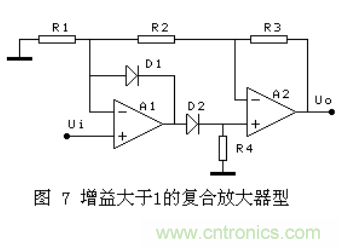

圖7正半周,D2通,增益=1+(R2+R3)/R1;負半周增益=-R3/R2;要求正負半周增益的絕對值相等,例如增益取2,可以選R1=30K,R2=10K,R3=20K

圖8的電阻匹配關係為R1=R2

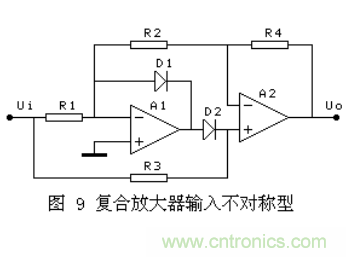

圖9要求R1=R2,R4可以用來調節增益,增益等於1+R4/R2;如果R4=0,增益等於1;缺點是正負半波的輸入阻抗不相等,要求輸入信號的內阻要小,否則輸出波形不對稱。

圖10是利用單電源運放的跟隨器的特性設計的,單電源的跟隨器,當輸入信號大於0時,輸出為跟隨器;當輸入信號小於0的時候,輸出為0.使用時要小心單電源運放在信號很小時的非線性.而且,單電源跟隨器在負信號輸入時也有非線性。

圖7,8,9三種電路,當運放A1輸出為正時,A1的負反饋是通過二極管D2和運放A2構成的複合放大器構成的,由於兩個運放的複合(乘積)作用,可能環路的增益太高,容易產生振蕩。

精密全波電路還有一些沒有錄入,比如高阻抗型還有一種把A2的同相輸入端接到A1的反相輸入端的,其實和這個高阻抗型的原理一樣,就沒有專門收錄,其它采用A1的輸出隻接一個二極管的也沒有收錄,因為在這個二極管截止時,A1處於開環狀態。

結論

雖然這裏的精密全波電路達十種,仔細分析,發現優秀的並不多,確切的說隻有3種,就是前麵的3種。

圖1的經典電路雖然匹配電阻多,但是完全可以用6個等值電阻R實現,其中電阻R3可以用兩個R並聯.可以通過R5調節增益,增益可以大於1,也可以小於1.最具有優勢的是可以在R5上並電容濾波。

圖2的電路的優勢是匹配電阻少,隻要一對匹配電阻就可以了。

圖3的優勢在於高輸入阻抗。

其它幾種,有的在D2導通的半周內,通過A2的複合實現A1的負反饋,對有些運放會出現自激. 有的兩個半波的輸入阻抗不相等,對信號源要求較高。

兩個單運放型雖然可以實現整流的目的,但是輸入輸出特性都很差.需要輸入輸出都加跟隨器或同相放大器隔離。

各個電路都有其設計特色,希望我們能從其電路的巧妙設計中,吸取有用的.例如單電源全波電路的設計,複合反饋電路的設計,都是很有用的設計思想和方法,如果能把各個圖的電路原理分析並且推導每個公式,會有受益的。
