，國內PC巨頭聯想Lenovo又推出了一款USB PD充電器，輸出功率45W。下麵由小編給大家分享這款充電器的拆解。

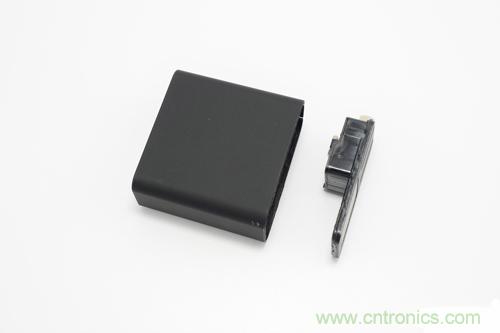

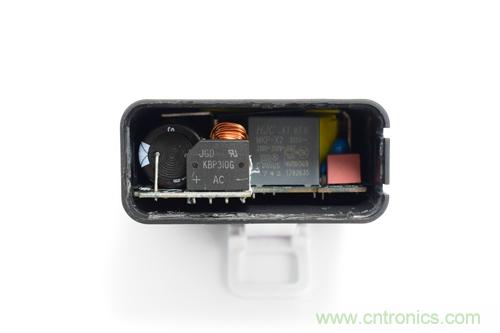

拆解由AC插頭麵入手，撬開封蓋。




PCB通過外殼內部兩道滑槽進行定位固定。

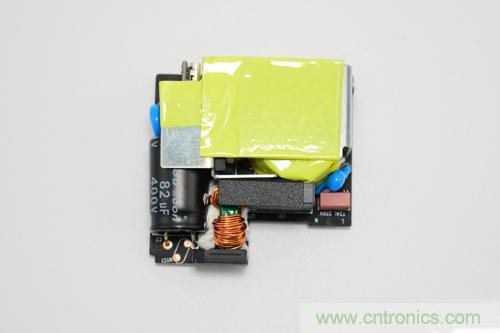

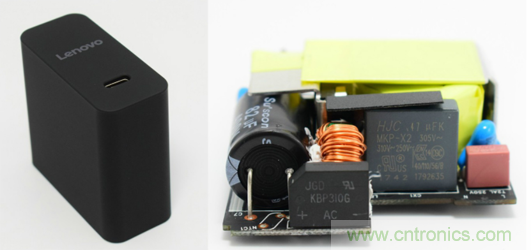

元件麵頂視圖一覽，可見兩片貼有黃色絕緣膠帶的散熱片
，整個PCB呈“L”形
，缺口處用於放置AC折疊插頭組件。

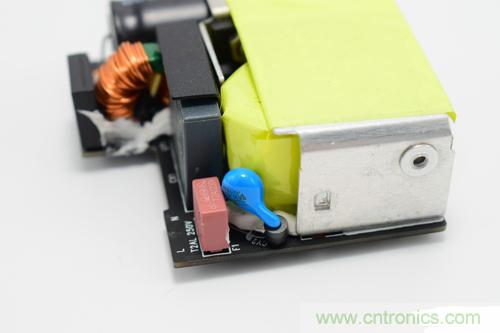

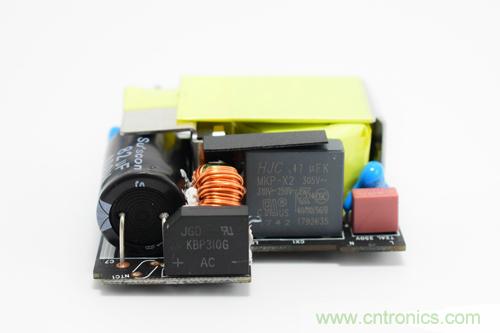

AC輸入端保護及EMI電路包括保險、X電容
、共模電感。

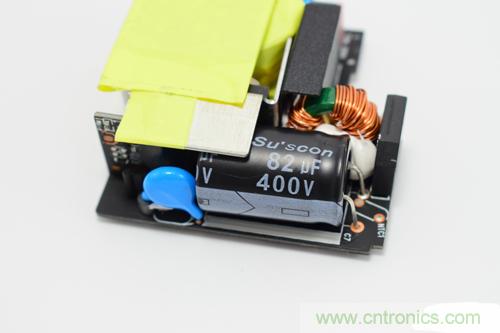

全橋整流後的一次側濾波電源為一枚82μF/400V 電容

，來自SUSCON（台灣冠坤）。從此角度看，屬於保護電路的NTC空缺未安裝。



保險旁是藍色的Y電容，腳上套有磁環。

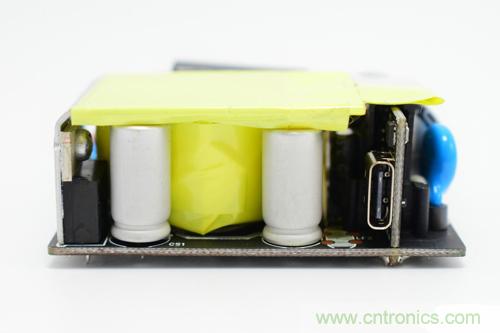

二次側低壓輸出濾波為兩枚固態電容
，Type-C輸出母座安裝在一塊獨立PCB小板上。

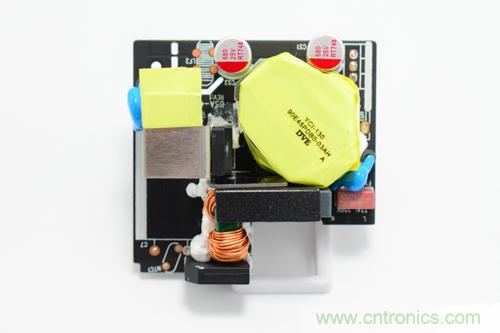

拆除散熱片後，開關變壓器有DVE（帝聞）Logo
，兩枚固態濾波電容規格為680μF/25V。

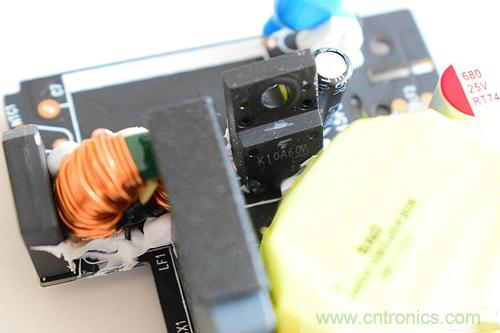

一次側開關管為 TK10A60W，N-MOSFET
，來自東芝。

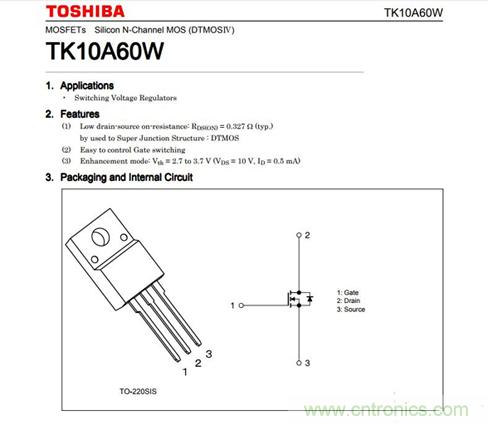

TOSHIBA東芝TK10A60W 簡略規格書。

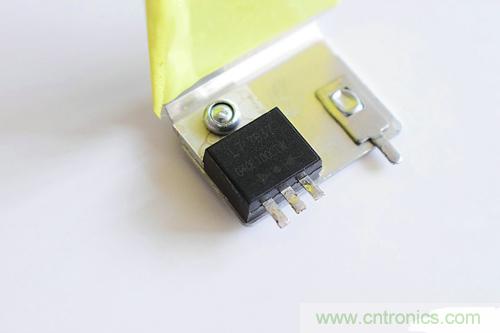

另一片散熱片上的共陰肖特基對管

，標記比較淺和模糊，印字為 LT 7B37 G40H100CTW。這枚肖特基對管用於二次側DC整流，該電源並沒有采用目前已經廣泛使用的SR方案。



由於沒有使用SR技術

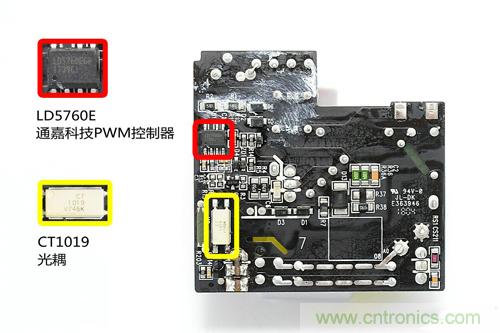

，PCB背麵元器件較少，主要是位於左上的 LD5760E，來自通嘉科技的PWM控製器
，與前述的東芝TK10A60W組成一次側電路。左下方的白色器件為CT1019光耦，用於電壓反饋。

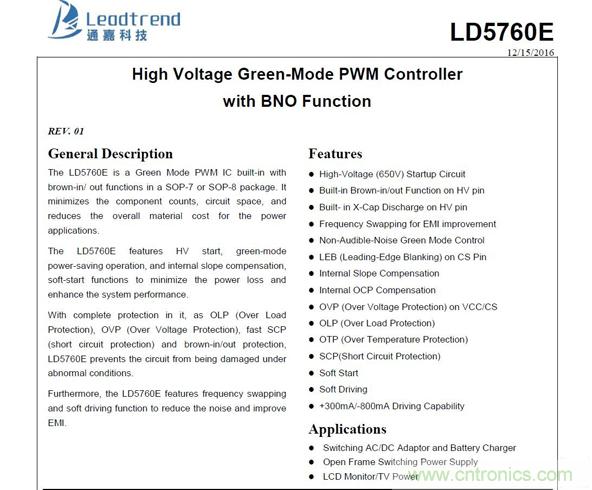

通嘉科技LD5760E主要特性。

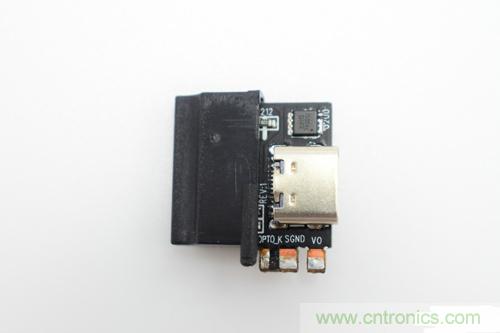

Type-C輸出為獨立的一塊PCB小板，小板尾部有塑膠封套
，用於絕緣和定位。

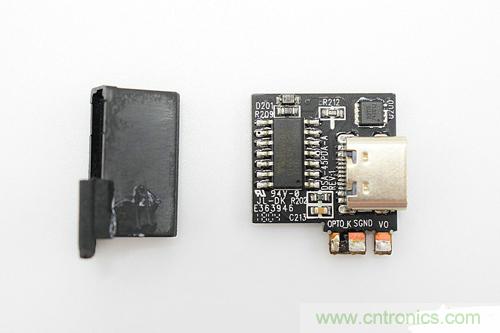

分離塑膠封套後，可見PCB小板上有IC和MOSFET各一。

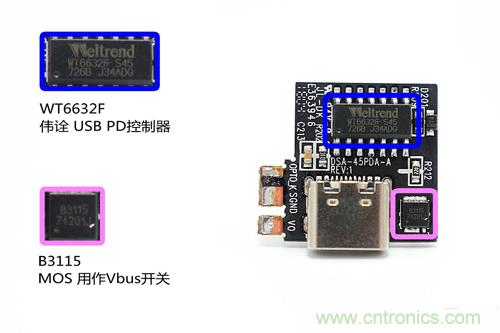

14腳IC為 Weltrend偉詮WT6632F
，來自偉詮的 USB PD控製器
，同時支持QC2.0和QC3.0協議。粉色框內是絲印為 B3115 的貼片MOSFET，用於Vbus開關。

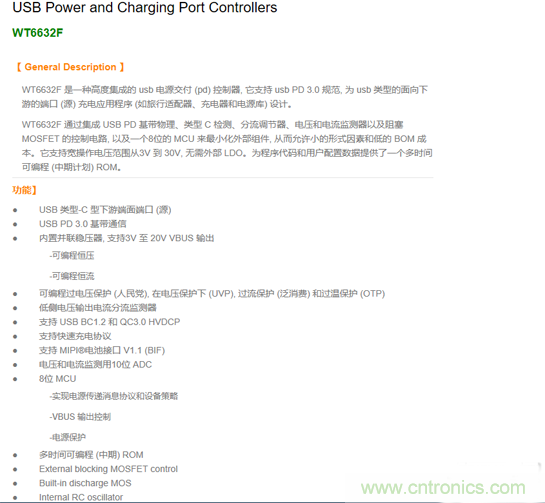

偉詮WT6632F 主要特性。

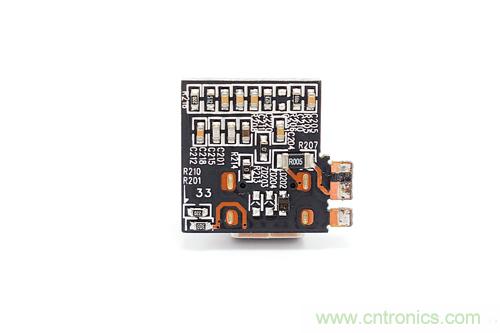

小板背麵隻有一些阻容等器件
，拆解介紹到此結束。



聯想 LS-45WTCPD USB-C充電器由帝聞企業股份有限公司代工，具備5V/3A
、9V/3A、12V/3A、15V/3A、20V/2.25A 五組PD輸出模式，兼容QC2.0/3.0協議，輸出功率足，實測對各類USB PD設備兼容性佳。從拆解來看，充電器內部采用了Leadtrend通嘉科技的LD5760E初級PWM芯片，次級則使用Weltrend偉詮WT6632F作為USB PD控製器，用料十足
，同時也保持了帝聞係列電源的一向優良做工，在目前為數不多的45W檔PD電源中，是一個不錯的選擇。
