下麵又到了我們案例分享的時間，事情是這樣的。

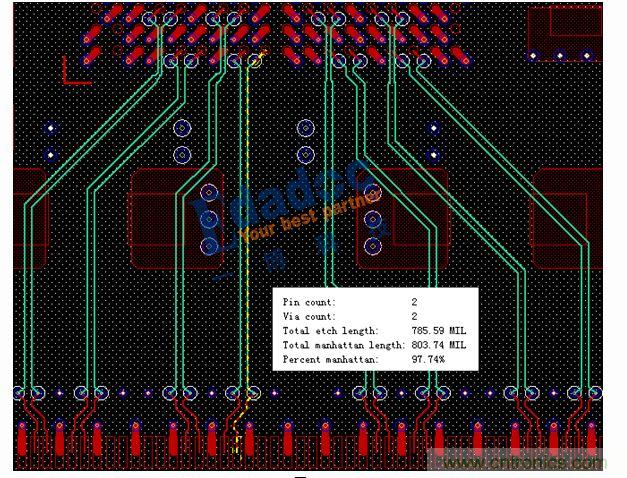

一個朋友前不久設計了一款28G-VSR協議的板子接光模塊，光口連接器采用的是CFP2的表貼連接器，由於PHY芯片到光口連接器距離很短，所以當初設計的時候就直接從芯片打孔連線過來，沒有經過任何特殊的處理
，最後板上走線總長度約800mil，如下圖一所示。

圖一


很多人都會想這麼短的線應該不會有什麼問題的吧，隨便拉連上就好了。可是我們要看到這個不是普通的信號


，而是28G的高速信號
，也許在低速信號階段可以這樣隨便拉拉就好了，但到了高速信號還能這麼任性嗎
？

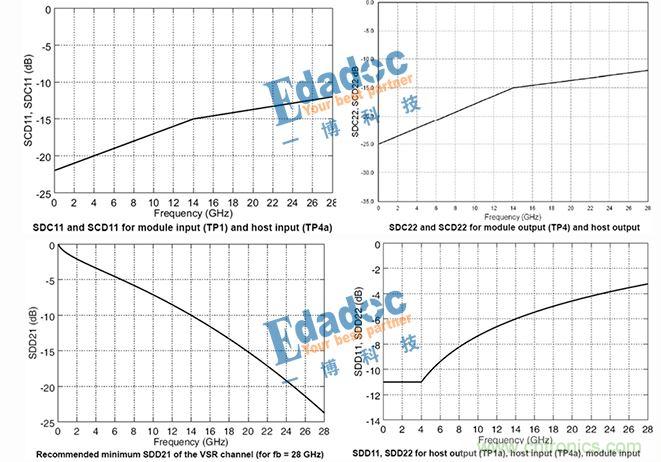

我們還是先來看看28G-VSR協議裏麵到底定義了通道的哪些東西吧，如下圖二所示，有插損、回損及模態轉換的一些無源要求。

說(shuo)到(dao)這(zhe)裏(li)，有(you)些(xie)人(ren)可(ke)能(neng)已(yi)經(jing)猜(cai)到(dao)了(le)這(zhe)個(ge)設(she)計(ji)最(zui)終(zhong)的(de)結(jie)果(guo)，既(ji)然(ran)是(shi)案(an)例(li)
，當(dang)然(ran)是(shi)有(you)問(wen)題(ti)的(de)
，最(zui)後(hou)的(de)結(jie)果(guo)是(shi)運(yun)行(xing)過(guo)程(cheng)中(zhong)經(jing)常(chang)出(chu)現(xian)一(yi)些(xie)莫(mo)名(ming)其(qi)妙(miao)的(de)誤(wu)碼(ma)。
