【導讀】在高速圖像采集模組中
，EMI（電磁幹擾）一直是工程師麵臨的關鍵挑戰。隨著分辨率和幀率的不斷提高
，數據傳輸速率已普遍達到數Gbps級別，任何微小的信號失真或電磁泄漏都可能引發圖像噪聲、鏈路不穩定甚至係統崩潰。因此

，在完整信號鏈中

，連接模組與主板的線纜成為影響EMI性能的關鍵環節。在眾多線材結構中
，極細同軸線（Micro Coaxial Cable）憑借其優異的屏蔽特性和信號完整性，已成為高速圖像采集係統中的主流選擇之一。

一、高速圖像模組為何推薦采用極細同軸線？

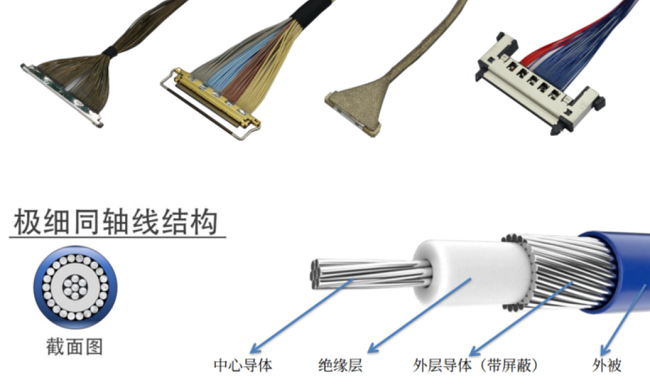

極細同軸線是專為高速差分信號傳輸設計的結構化線纜
，其內部由中心導體
、絕緣介質、屏蔽層和外護套組成。相較於傳統的FPC或排線，極細同軸線在EMI控製方麵具備顯著優勢：
1.1、天然屏蔽結構：每根信號線均帶有獨立屏蔽層，既能有效抵禦外部電磁幹擾，也能抑製信號自身的對外輻射。
1.2、阻抗穩定與高信號完整性：特性阻抗可精確控製在45Ω或50Ω左右，從而最小化高速差分信號傳輸過程中的反射。
1.3、兼顧高密度與柔性：線徑通常為0.3～0.5mm
，既滿足高密度布線需求，又具備良好柔韌性，適用於攝像頭模組、小型主板及折疊結構等緊湊空間。
1.4、支持更高傳輸帶寬：高質量的極細同軸線可承載10Gbps甚至更高的數據速率
，為4K/8K圖像傳輸提供充足的帶寬保障。

二



、EMI視角下的極細同軸線選型關鍵
2.1、屏蔽層結構：屏蔽性能直接決定EMI水平。建議選用編織層與箔包覆相結合的雙層屏蔽結構
，覆蓋率不低於85%。同時，屏蔽層在模組端與主板端均需實現良好接地
，以避免地環路引入幹擾。
2.2
、導體與介質材料：導體過細會增加信號損耗，過粗則影響柔韌性，需在性能與結構之間取得平衡。推薦采用FEP或PTFE等低損耗材料作為介質層，以降低高頻信號衰減。
2.3
、阻抗匹配與長度控製：阻抗不匹配是EMI的常見誘因，會引起信號反射與輻射。線纜應與係統接口保持特性阻抗一致
，多通道信號之間應進行長度匹配（控製 skew），防止時序錯亂。此外，應盡量縮短線纜長度以減小插入損耗。
2.4
、連接器與端接設計：連接器是EMI防護的薄弱環節。應選用具備高屏蔽性能的微型連接器（如高速I-PEX係列）

，並確保屏蔽殼與地之間形成連續連接。焊接或壓接部位應盡量縮短，屏蔽層不可中斷，以防止信號泄漏。
2.5
、布線與接地布局：線束應遠離電源
、時鍾源及其他高頻噪聲區域
；必要時可增設金屬屏蔽罩或地平麵隔離層。對於高密度模組，可在信號入口處添加共模扼流器或吸波材料，以進一步抑製輻射。

三、典型應用場景：高速圖像采集模組的EMI挑戰
以工業視覺係統或智能相機為例，模組通常通過MIPI CSI或LVDS接口與主板通信。若采用普通柔性電路板（FPC），在高頻傳輸時容易產生串擾和外部輻射

；而改用極細同軸線束後，每路信號均實現獨立屏蔽，可顯著降低EMI

，同時維持信號波形穩定，提高係統EMC測試通過率。在4K/8K圖像采集
、無人機相機以及智能駕駛感知模組等應用中，極細同軸線幾乎已成為高速圖像傳輸鏈路的標準配置。

四、設計優化建議總結

在實際工程中，要充分發揮極細同軸線在EMI控(kong)製(zhi)方(fang)麵(mian)的(de)優(you)勢(shi)，需(xu)在(zai)多(duo)個(ge)層(ceng)麵(mian)協(xie)同(tong)優(you)化(hua)。首(shou)先(xian)
，從(cong)材(cai)料(liao)與(yu)結(jie)構(gou)入(ru)手(shou)
，優(you)先(xian)選(xuan)擇(ze)高(gao)覆(fu)蓋(gai)率(lv)屏(ping)蔽(bi)方(fang)案(an)和(he)低(di)損(sun)耗(hao)介(jie)質(zhi)
，以(yi)降(jiang)低(di)外(wai)界(jie)幹(gan)擾(rao)的(de)耦(ou)合(he)。其(qi)次(ci)，接(jie)口(kou)與(yu)端(duan)接(jie)設(she)計(ji)應(ying)確(que)保(bao)屏(ping)蔽(bi)連(lian)續(xu)性(xing)，最(zui)大(da)限(xian)度(du)減(jian)少(shao)信(xin)號(hao)反(fan)射(she)與(yu)泄(xie)漏(lou)路(lu)徑(jing)。再(zai)次(ci)，布(bu)線(xian)應(ying)遠(yuan)離(li)高(gao)噪(zao)聲(sheng)區(qu)域(yu)，並(bing)借(jie)助(zhu)金(jin)屬(shu)屏(ping)蔽(bi)罩(zhao)或(huo)地(di)平(ping)麵(mian)隔(ge)離(li)強(qiang)化(hua)物(wu)理(li)防(fang)護(hu)。最(zui)後(hou)
，還(hai)應(ying)綜(zong)合(he)權(quan)衡(heng)線(xian)纜(lan)長(chang)度(du)、匹配精度與信號帶寬之間的關係，確保係統在高速傳輸條件下仍具備良好的電磁兼容性。

極細同軸線在高速圖像采集模組中不僅提升了信號質量
，更在EMI抑製方麵發揮著關鍵作用。在實際設計中
，需全麵考量屏蔽結構、材料選型、阻抗控製、端(duan)接(jie)工(gong)藝(yi)及(ji)布(bu)線(xian)策(ce)略(lve)等(deng)要(yao)素(su)。隻(zhi)有(you)對(dui)這(zhe)些(xie)環(huan)節(jie)進(jin)行(xing)係(xi)統(tong)優(you)化(hua)，才(cai)能(neng)確(que)保(bao)係(xi)統(tong)在(zai)高(gao)速(su)運(yun)行(xing)狀(zhuang)態(tai)下(xia)仍(reng)能(neng)實(shi)現(xian)清(qing)晰(xi)的(de)圖(tu)像(xiang)采(cai)集(ji)與(yu)穩(wen)定(ding)的(de)通(tong)信(xin)連(lian)接(jie)。
