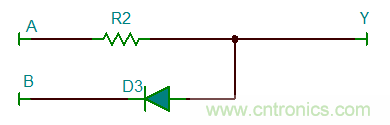

用1個二極管和1個電阻也可以組成與門。

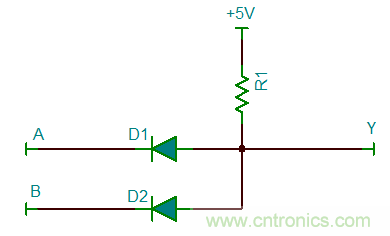

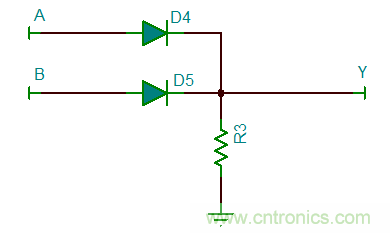

② 二極管或門

從下圖兩個或門電路可以看出

，A和B隻要有一個為高電平，輸出Y就為高電平。

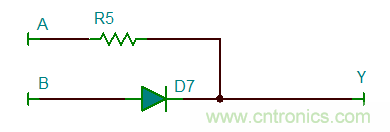

同樣的，用1個電阻和1個二極管也可以組成或門。





2. 三極管

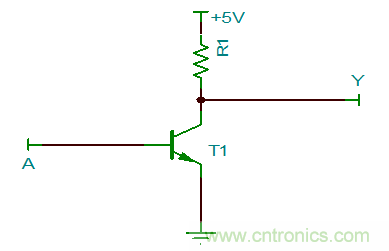

① 三極管非門

A為高電平，T1導通
，Y為低電平
；A為低電平，T1截止，Y為高電平。





② 三極管與門

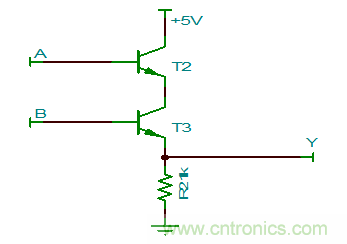

用2個NPN三極管搭建與門
；A和B都為高電平時
，T2和T3都導通，此時Y為高電平。

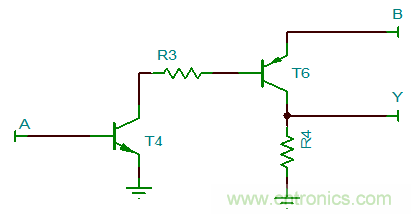

用1個NPN和1個PNP搭建的與門，當A和B均為高電平時，T4和T6都導通，Y為高電平。

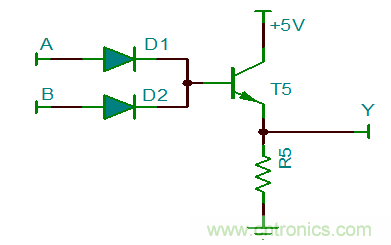

③ 三極管或門

在二極管或門基礎上，可以加一個NPN三極管，也可以組成或門
，A和B隻要有一個高電平，T5就會導通，Y會由低電平變為高電平
；當A和B都為低電平時，T5才截止

，Y為低電平。

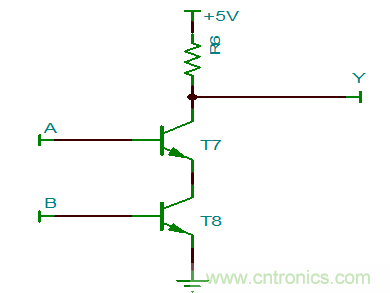

④ 三極管與非門

與非門由與門和非門組成，在三極管與門基礎上稍作修改，可以變為三極管與非門。

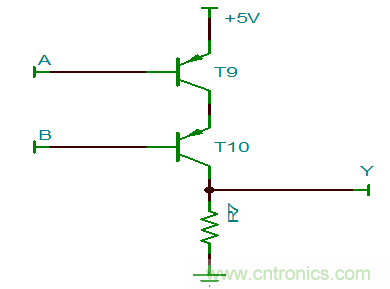

⑤ 三極管或非門

用2個PNP三極管搭建的或非門
，A和B隻要有一個高電平

，Y就為低電平；當A和B都為低電平時
，T9和T10均導通
，Y為高電平。





3. MOS管

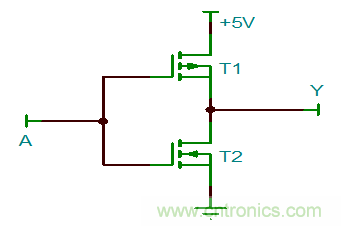

① MOS管非門

用1個NMOS和1個PMOS搭建的非門；當A為高電平時
，T1截止，T2導通，Y為低電平
；當A為低電平時
，T1導通，T2截止

，Y為高電平。

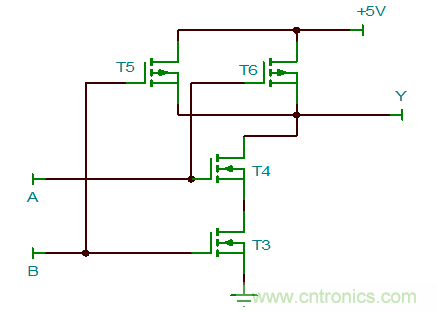

② MOS管與非門

備注：T3和T4為NMOS，T5和T6為PMOS；

A=0，B=0時，T5和T6導通，T3和T4截止，Y=1

A=1，B=0時，T3和T6截止，T4和T5導通，Y=1

A=0
，B=1時
，T3和T6導通，T4和T5截止
，Y=1

A=1，B=1時
，T5和T6截止

，T3和T4導通，Y=0

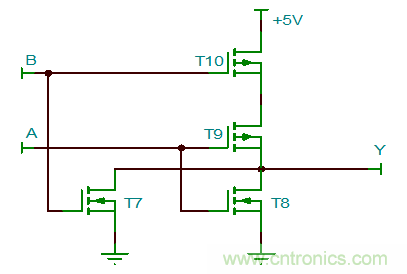

③ MOS管或非門



備注：T7和T8為NMOS
，T9和T10為PMOS
；



A=0，B=0時


，T9和T10導通
，T7和T8截止
，Y=1

A=1，B=0時
，T7和T9截止，T8和T10導通

，Y=0

A=0，B=1時
，T7和T9導通，T8和T10截止，Y=0

A=1，B=1時，T9和T10截止，T7和T8導通，Y=0





4. 真值表

通過真值表能反映一個電路的功能，優秀的記得誠給出了如下門電路的真值表，小夥伴門可以鞏固下各個門電路的功能。

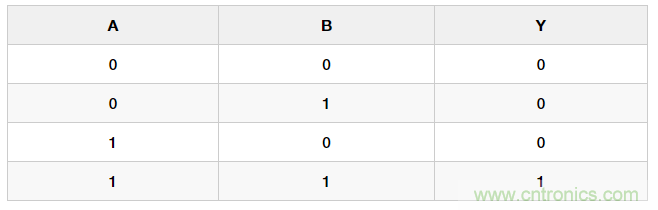

① 與門

與門功能：輸入都為1，輸出才為1
，隻要有一個0，輸出就為0，記作Y=A*B或者Y=AB

；

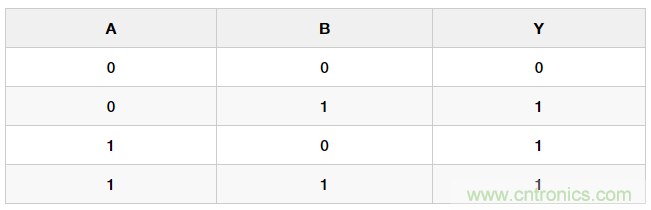

② 或門

或門功能：輸入隻要有一個1，輸出就為1，記作Y=A+B；

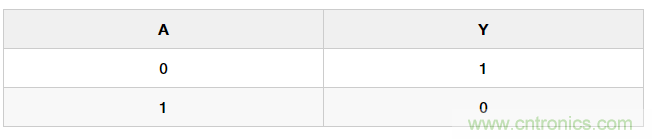

③ 非門

非門：非門也叫反相器，即輸入1，輸出0，輸入0
，輸出1
，記作Y=A''；

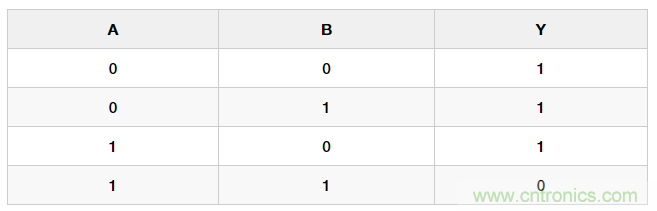

④ 與非門

與非門：與非門是與門與非門的結合
，先與後非
，記作Y=（AB）''
；

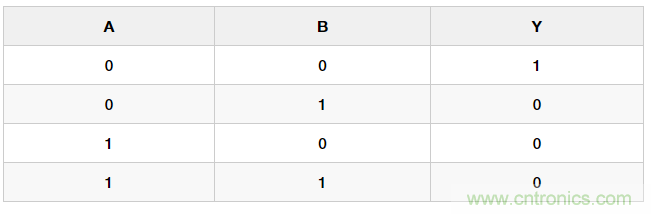

⑤ 或非門

或非門：或非門是或門與非門的結合，先或後非，記作Y=（A+B）''；





5. 小結一下



用(yong)晶(jing)體(ti)管(guan)繪(hui)製(zhi)常(chang)見(jian)的(de)邏(luo)輯(ji)門(men)電(dian)路(lu)，會(hui)讓(rang)我(wo)們(men)對(dui)晶(jing)體(ti)管(guan)的(de)特(te)性(xing)更(geng)加(jia)熟(shu)悉(xi)，在(zai)電(dian)路(lu)設(she)計(ji)時(shi)更(geng)加(jia)的(de)從(cong)容(rong)淡(dan)定(ding)，也(ye)常(chang)出(chu)現(xian)在(zai)硬(ying)件(jian)工(gong)程(cheng)師(shi)的(de)筆(bi)試(shi)題(ti)中(zhong)。
