三極管的管型及管腳的判別是電子技術初學者的一項基本功
，為了幫助讀者迅速掌握測判方法，筆者總結出四句口訣：“三顛倒，找基極
；PN結，定管型；順箭頭
，偏轉大
；測不準
，動嘴巴。”下麵讓我們逐句進行解釋吧。



1. 三顛倒，找基極



我們知道，三極管內部有兩個PN結，三極管是PNP型還是NPN型的區別就是兩個PN結的連接方式不同。

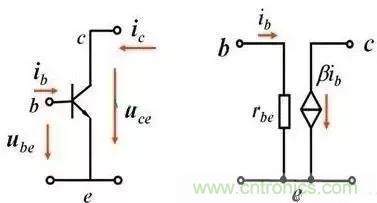

如圖1所示是三極管及等效電路。




圖1：三極管及等效電路



測量三極管是要使用萬用表的歐姆檔，檔位的選擇可以是Rx100檔位，也可以是Rx1k檔位。



我們知道，萬用表在歐姆檔時紅表筆在萬用表內接的是電池的負極

，黑表筆連接著表內電池的正極。



（下麵的測量都是基於三極管沒有損壞的情況下測試的
，如果三極管已損壞，下麵的測試方法就不合適了。）



在我們不知道被測三極管是什麼類型的時候（PNP型還是NPN型）
，這個時候一般也不會知道各管腳是什麼電極。測試的第一步是先找出來這個三極管的基極。我們先任取三極管三個引腳中的兩個（例如取1腳和2腳），用萬用表兩隻表筆測量一下這兩腳之間的電阻（正向電阻）
，然後將表筆翻轉再測量一下兩腳之間的電阻（反向電阻）
；接下來依次測量1腳、3腳之間的正
、反向電阻，以及2
、3腳之間的正
、反向電阻。比較這三次測量出來的正、反向電阻
，一定有兩次的測量結果接近：即兩次測量的正向電阻接近、負向電阻也接近；那麼剩下的一次必然是正、反向電阻都較大，於是

，可以得出結論，正、反向電阻都偏大的那一次

，未測量的那個引腳就是這隻三極管的基極（圖2）。

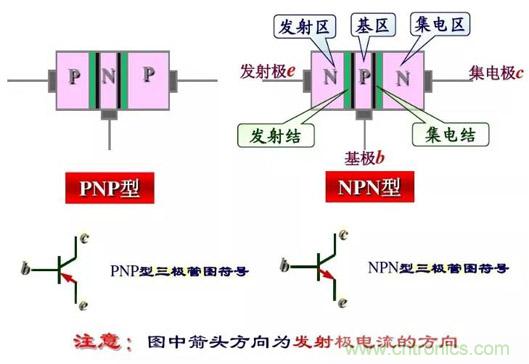

圖2：NPN型和PNP型三極管結構



2. PN結，定管型

找出這隻三極管的基極引腳之後
，就可以根據基極與另外兩個電極之間PN結的方向來確定該隻三極管是PNP型還是NPN型。



將(jiang)萬(wan)用(yong)表(biao)的(de)黑(hei)表(biao)筆(bi)連(lian)接(jie)到(dao)該(gai)隻(zhi)三(san)極(ji)管(guan)的(de)基(ji)極(ji)，紅(hong)表(biao)筆(bi)連(lian)接(jie)到(dao)另(ling)外(wai)兩(liang)個(ge)電(dian)極(ji)中(zhong)的(de)任(ren)何(he)一(yi)個(ge)，如(ru)果(guo)表(biao)頭(tou)指(zhi)針(zhen)偏(pian)轉(zhuan)角(jiao)度(du)很(hen)大(da)
，則(ze)說(shuo)明(ming)這(zhe)隻(zhi)三(san)極(ji)管(guan)是(shi)NPN型三極管，如果表頭指針偏轉角度很小，說明這隻三極管為PNP型三極管。



3. 順箭頭，偏轉大

從(cong)上(shang)麵(mian)兩(liang)個(ge)步(bu)驟(zhou)我(wo)們(men)已(yi)經(jing)找(zhao)出(chu)了(le)這(zhe)隻(zhi)三(san)極(ji)管(guan)的(de)基(ji)極(ji)，以(yi)及(ji)這(zhe)隻(zhi)三(san)極(ji)管(guan)是(shi)那(na)種(zhong)類(lei)型(xing)的(de)三(san)極(ji)管(guan)，接(jie)下(xia)來(lai)就(jiu)要(yao)判(pan)斷(duan)哪(na)個(ge)引(yin)腳(jiao)是(shi)集(ji)電(dian)極(ji)，哪(na)個(ge)引(yin)腳(jiao)是(shi)發(fa)射(she)極(ji)了(le)。



這時我們可以用測試穿透電流的方法來確定集電極和發射極。



1）對於NPN型三極管，用萬用表的黑表筆、紅表筆顛倒測量兩個電極之間的正、反fan向xiang電dian阻zu
，雖sui然ran兩liang次ci測ce量liang中zhong萬wan用yong表biao偏pian轉zhuan角jiao度du都dou很hen小xiao，但dan仔zai細xi觀guan察cha，總zong能neng判pan別bie出chu哪na一yi次ci的de偏pian轉zhuan稍shao大da，哪na一yi次ci的de偏pian轉zhuan稍shao小xiao

，偏pian轉zhuan角jiao度du稍shao大da的de電dian流liu流liu向xiang是shi：黑表筆-集電極-基極-發射極-紅表筆，電流流向正好與三極管電路符號中的箭頭方向一致（這就是我們這一步驟的口訣“順箭頭”）。由此可以判斷，此時黑表筆接的是集電極，紅表筆接的是發射極（圖3）。



2）對於PNP型三極管，道理類似。

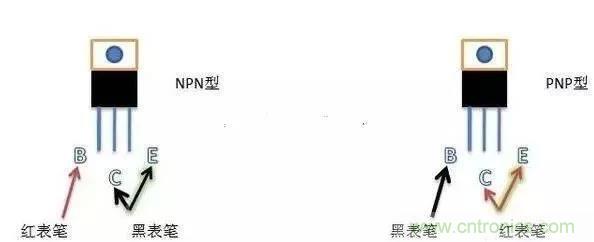

圖3：測試穿透電流的⽅法來確定集電極和發射極



4. 測不準，動嘴巴

如果在“順箭頭
，偏轉大”的測量過程中
，由於顛倒前後兩次測量指針偏轉角度都很小
，實在難以區分，就要“動嘴巴”了，具體方法是，在“順箭頭，偏轉大”的判別方法的兩次測量中
，用兩隻手分別捏住兩表筆與管腳的結合部位，用嘴巴含住基極
，仍用“順箭頭，偏轉大”的判別方法即可區分出來集電極和發射極，其中原理是由於人體起到直流偏置電阻的作用，濕測量效果更加明顯。
