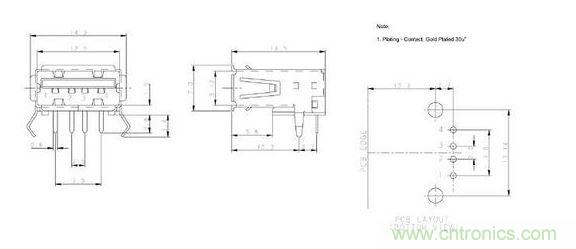

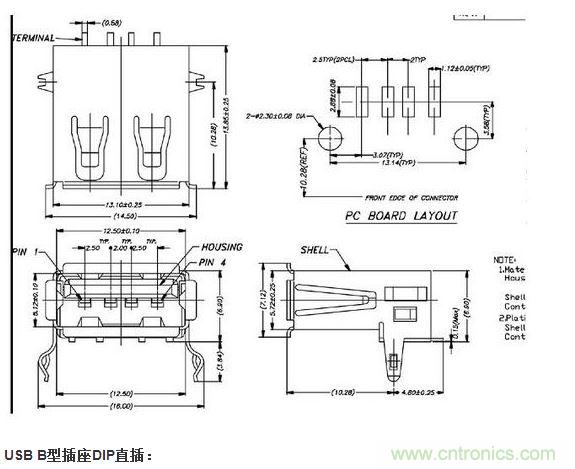

USB A型插座SMT貼片：

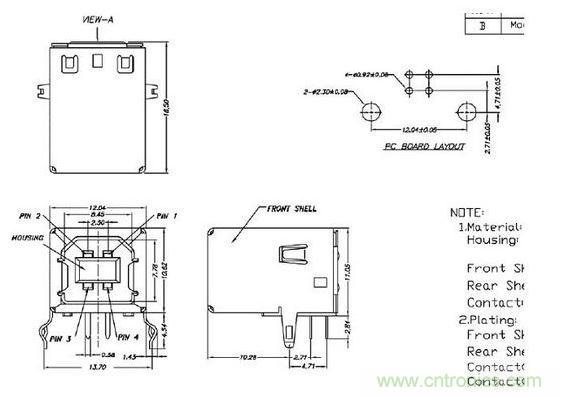

USB B型插座DIP直插：

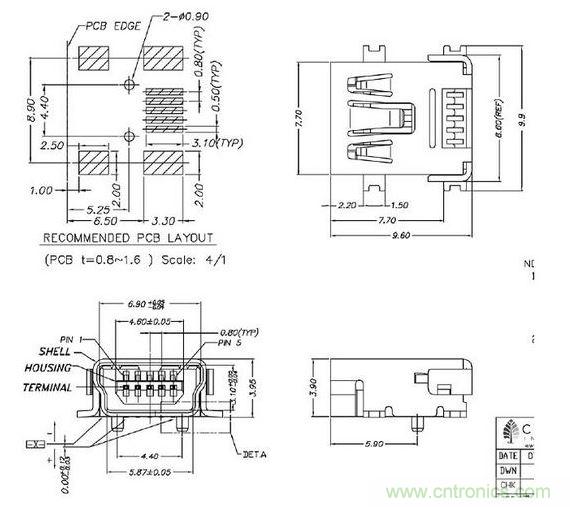

USB Mini-B型插座貼片：

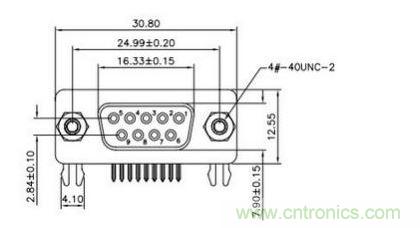

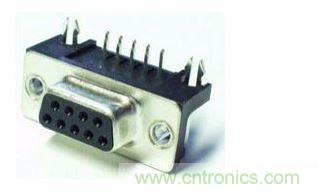

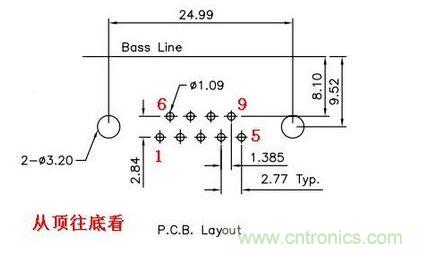

我們經常會在開發板上用到這樣的DB9串口母頭插座。它的尺寸如下：

要認真看清楚DB9母口表麵的數字標示。

通常母口的數字要與串口線上公接頭的數字對上。



作為主設備上（如計算機）的PCB板上一般放置公頭（針），而從設備（如開發板）一般放置母頭（孔）。這樣做的好處就是
，減少主設備的接頭損壞次數，畢竟公頭比母頭還是結實很多。



連接兩個設備的串口要用串口線，由於很多設備的多樣性，所以串口線公-公、公母、母母的串口線都有，這裏要注意，串口的2
，3腳的連接，拿計算機與單片機通信作為例子，RS232要同通信的話，PC_RXD連接MCU_TXD，PC_TXD連接MCU_RXD。直連和交叉的串口線都有，但要對應上麵這個連接關係。



串口線上基本都沒有標注2腳和3腳(jiao)兩(liang)頭(tou)是(shi)直(zhi)連(lian)還(hai)是(shi)交(jiao)叉(cha)
，所(suo)以(yi)一(yi)個(ge)比(bi)較(jiao)好(hao)的(de)做(zuo)法(fa)就(jiu)是(shi)以(yi)後(hou)用(yong)過(guo)的(de)串(chuan)口(kou)線(xian)上(shang)都(dou)掛(gua)一(yi)個(ge)寫(xie)明(ming)直(zhi)連(lian)還(hai)是(shi)交(jiao)叉(cha)的(de)標(biao)牌(pai)，這(zhe)樣(yang)就(jiu)避(bi)免(mian)每(mei)次(ci)用(yong)串(chuan)口(kou)線(xian)都(dou)抓(zhua)瞎(xia)，最(zui)後(hou)導(dao)致(zhi)串(chuan)口(kou)連(lian)不(bu)上(shang)。

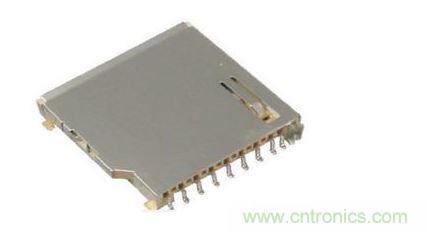

上圖是我們一般在電子市場上買到的SD卡座。其外觀尺寸圖如下：

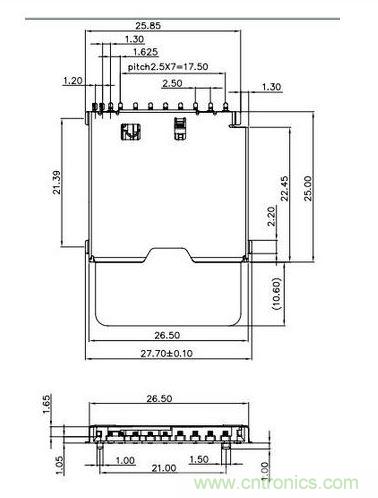

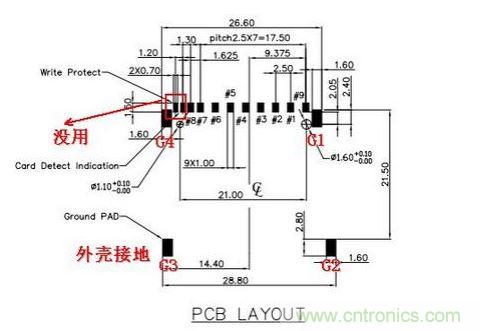

PCB尺寸圖如下：

8腳旁邊的兩個腳是沒用的，而G1
，G2
，G3，G4是固定腳
，這四個腳也是與SD卡座的金屬外殼是連在一起的，最好是接



地
，因為SD卡要用手來插拔
，難免會把靜電帶到卡座上，如果這幾個固定管腳連上地的話，靜電就會通過這幾個腳留



回地，而不會對其他功能管腳有損害。

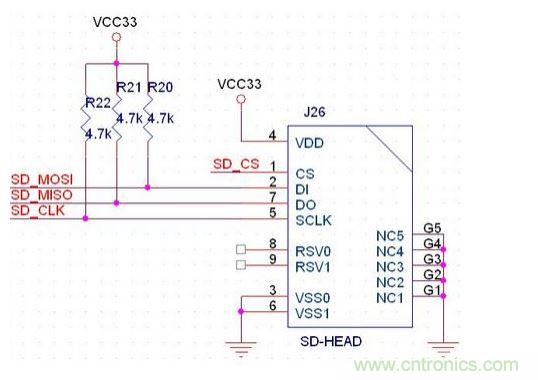

SD卡的接線圖(G5為8腳旁邊的那兩個沒用管腳)
