在上一講中主要涉及三大基本定律（電阻定律
、歐姆定律、焦耳定律）和四大基本電路（串聯分壓、並聯分流、阻抗匹配和RC充放電路），本講將有針對性的通過一些具體的電路，深入分析電阻的應用。

串聯分壓/並聯分流應用
這是一道頗具爭議性的問題，相信很多高考生
、大學生甚至是已經參加工作幾年的工程師朋友咋一看都會為之花眼，下麵請看題：

如圖1所示，三個電阻的阻值相等，電流表A1、A2和A3的內電阻均可忽略，它們的示數分別為I1、I2和I3
，則I1：I2：I3=______：______：______.
分析：根據電路，畫出等效電路圖，如圖2所示。

其中：
第一支線由a點經A2到C點，再經R到d點；
第二支線由a點經A2到C點
，經R到b點，經A3到d點；
第三支線由a點經R到b點
，再經A3到d點.
不計電流表內電阻時，三個電阻並聯.設總電流為I，則通過每個電阻的電流相等，均為 其中，電流表A1測量的是總電流，即I1=I.，電流表A2測量的是流過上麵兩支路中的電流

，即 電流表測量的是流過下麵兩支路中的電流。

[page]
  　
反饋應用
Buck變換器由於具有效率高的優點而被廣泛應用於手機

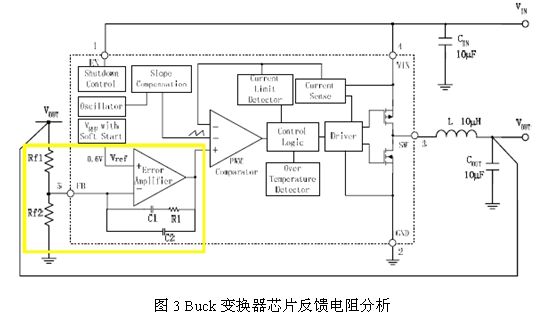

、GPS、MP3等移動多媒體設備上，目前很多電源管理芯片製造廠商都推出了不同電流能力的Buck變換器，這類變 換器雖然在電流能力和保護功能方麵存在一些差異，但是他們電路的主框架結構是基本一致的，主要可以分為兩個部分：一是實現電能轉換的主功率部分，另一部分 是實現負反饋控製的控製電路。下圖是BCD半導體公司的Buck變換器AP3406的典型應用圖
，黃色框裏是對反饋電阻的作用做簡要分析。

反饋作用1：設置輸出電壓
反饋電阻Rf1和Rf2的第一個作用是設置Buck電路的輸出電壓值，如圖3所示
，穩態時，運算放大器的反相輸入端和同相輸入端電壓是相等的，於是可以得到輸出電壓計算公式（其中VREF是芯片內部基準電壓(本例中為0.6V)）：



反饋作用2： 影響係統穩定性和動態響應
圖3黃色框中同時也是電路的補償網絡部分，補償網絡中包括 R1，C1

，C2和Rf1(注：Rf2在環路分析中不起作用)，補償網絡的傳遞函數可以表示為：



從上式可以看出補償網絡產生了兩個極點
，其中一個極點在0點
，另一個極點為



同時還產生了一個零點



從上麵分析可以知道，Rf1在補償網絡中的作用是改變中頻段增益
，對補償網絡中的零極點不會有影響，隨著Rf1的增大
，幅頻特性往下平移，相頻特性不變。
因此，當補償網絡進入係統環路之後

，Rf1的作用是使環路增益的幅頻特性上下平移，同時環路增益的相頻特性保持不變。

延伸閱讀可點擊：http://www.0-fzl.cn/art/artinfo/id/80011669

[page]
偏置應用
fangdadianlujingtaigongzuodianzhijieyingxiangdaofangdadianludexingneng

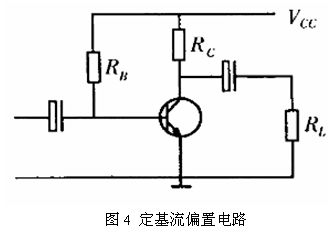

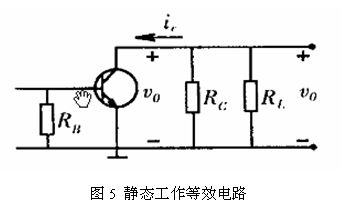

，jingtaigongzuodianshezhiguodihuozheguogaodouhuishifangdadianludongtaifanweijianxiao，shideshuruxinhaojiaodashishuchuxinhaochanshengjiezhihuozhebaoheshizhen，xiamianyi“定基流偏置電路”來對電阻的偏置應用作一介紹。 對圖4進行靜態工作分析，做出靜態工作等效電路圖
，如圖5所示：
  由電阻定律可得：

其中
， 很小，可以忽略不計
，於是有


上式是偏置電阻的表達式，從式子可以看出偏置電阻阻值不僅與集電極電阻有關，還與三極管電流放大係數、負載有關，也就是說我們可以通過調整負載來調整三極管的偏置情況。

上拉和下拉電阻作用和選用原則
作用：
1、提高電壓準位：a.當TTL電路驅動COMS電路時，如果TTL電路輸出的高電平低於COMS電路的最低高電平（一般為3.5V），這時就需要在TTL的輸出端接上拉電阻
，以提高輸出高電平的值。b.OC門電路必須加上拉電阻，以提高輸出的搞電平值。
2、加大輸出引腳的驅動能力
，有的單片機管腳上也常使用上拉電阻。
3、N/A pin防靜電、防幹擾：在COMSxinpianshang，weilefangzhijingdianzaochengsunhuai，buyongdeguanjiaobunengxuankong，yibanjieshangladianzuchanshengjiangdishuruzukang，tigongxiehetonglu。tong時guanjiaoxuankongjiubijiaorongyijieshouwaijiededianciganrao。
4、電阻匹配，抑製反射波幹擾：長線傳輸中電阻不匹配容易引起反射波幹擾，加上下拉電阻是電阻匹配，有效的抑製反射波幹擾。
5、預設空閒狀態/缺省電位：在一些 CMOS 輸入端接上或下拉電阻是為了預設缺省電位. 當你不用這些引腳的時候, 這些輸入端下拉接 0 或上拉接 1。在I2C總線等總線上，空閑時的狀態是由上下拉電阻獲得。
6. 提高芯片輸入信號的噪聲容限：輸(shu)入(ru)端(duan)如(ru)果(guo)是(shi)高(gao)阻(zu)狀(zhuang)態(tai)，或(huo)者(zhe)高(gao)阻(zu)抗(kang)輸(shu)入(ru)端(duan)處(chu)於(yu)懸(xuan)空(kong)狀(zhuang)態(tai)，此(ci)時(shi)需(xu)要(yao)加(jia)上(shang)拉(la)或(huo)下(xia)拉(la)
，以(yi)免(mian)收(shou)到(dao)隨(sui)機(ji)電(dian)平(ping)而(er)影(ying)響(xiang)電(dian)路(lu)工(gong)作(zuo)。同(tong)樣(yang)如(ru)果(guo)輸(shu)出(chu)端(duan)處(chu)於(yu)被(bei)動(dong)狀(zhuang)態(tai)
，需(xu)要(yao)加(jia)上(shang)拉(la)或(huo)下(xia)拉(la)，如(ru)輸(shu)出(chu)端(duan)僅(jin)僅(jin)是(shi)一(yi)個(ge)三(san)極(ji)管(guan)的(de)集(ji)電(dian)極(ji)。從(cong)而(er)提(ti)高(gao)芯(xin)片(pian)輸(shu)入(ru)信(xin)號(hao)的(de)噪(zao)聲(sheng)容(rong)限(xian)增(zeng)強(qiang)抗(kang)幹(gan)擾(rao)能(neng)力(li)。

選擇原則
1、從節約功耗及芯片的灌電流能力考慮應當足夠大；電阻大，電流小。
2、從確保足夠的驅動電流考慮應當足夠小
；電阻小，電流大。
3、對於高速電路，過大的上拉電阻可能邊沿變平緩。
綜合考慮以上三點,通常在1k到10k之間選取。對下拉電阻也有類似道理。
