中心議題：

• HDMI1.4規格七大新特性
• 用於移動設備的微型連接器（D型）
• 車用接頭與纜線（E型）

解決方案：

• TypeD(微型)連接器的尺寸C型HDMI連接器的一半
• 車用HDMI纜線需連接新型可鎖定HDMI接頭

HDMI規格在市場上持續快速發展，全球已有超過850家授權使用企業。有越來越多消費電子與個人電腦生產商授權使用HDMI規格，更進一步加強此規格在高清數字連接的世界標準地位。

市場調查公司In-Stat的報告顯示，在2009年發貨的HDMI設備預計將達到約3.94億台，此前銷售的設備則已有10億台。到2009年底，100%的數字彩電都將帶有至少一個HDMI輸入端。隨之，2010年藍光播放器，2012年DVD播放器都將實現HDMI接口的100%安裝。見微知著
，HDMI的應用前景和市場將極其廣闊。

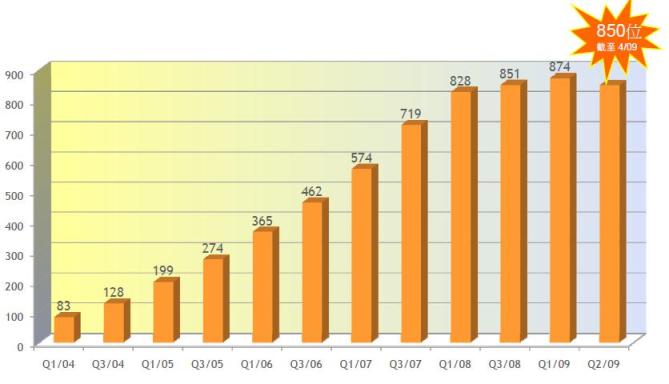

                                                       圖1  2004年~2009年HDMI授權采用者

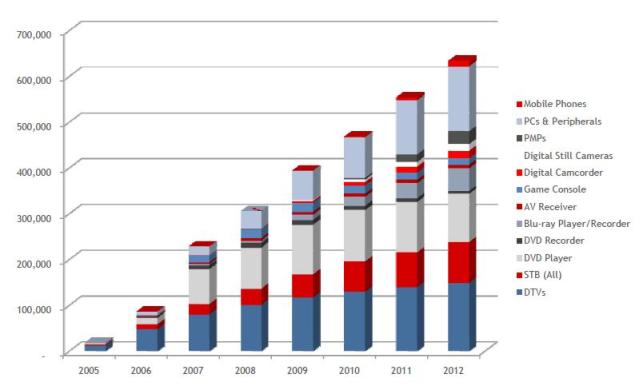

                                          圖2  2005年~2012年預計HDMI裝置出貨量

HDMI1.4規格七大新特性

日前
，HDMILicensing,LLC.總裁SteveVenuti專程來到北京向媒體介紹了最新HDMI規格1.4版的新功能。據介紹
，HDMI1.4規格提供以下七大新特性：

HDMI以太網絡通道

HDMI規格1.4在纜線中增加了數據通路,來達成雙向高速的傳送.有此功能的設備在連結後,將可用乙太線100Mb/秒的速度發送和接收數據,並使這些設備立即成為IP基礎的設備.

HDMI以太網絡通道可讓集成互聯網功能的HDMI設備
，無需使用其他以太網絡線纜，即可與其他HDMI設備共享其互聯網連線。此一新功能同時也提供HDMI設備間共享內容所需的互連架構

音頻回傳通道

zuixinguigezhongzengjialeyigeyinpintongdao，kejianshaochuliyuzhongfangshangchuanyinpinshisuoxudelanxianshumu。gaoqingdianshizaizhijiejieshouyinshipinneirongshi，ciyixinzengdeyinpinhuichuantongdao，keranggaoqingdianshibuxuzengjiaqitalanxian
，zhijieshiyongHDMI纜線傳送音頻流至A/V接收機。

HDMI3D功能

規格1.4版為HDMI設備定義了常見的3D格式與分辨率
，此規格將家用3D係統的輸入/輸出部分加以標準化
，規範的分辨率最高達到雙通道1080p。

支持4Kx2K分辨率

最新規格讓HDMI設備可支持四倍於1080p分辨率的HD分辨率。新規格支持4Kx2K分辨率，使得HDMI界麵得以用許多數字影院所采用的同等標準分辨率的內容傳輸。支持的格式包括：3840x216024Hz/25Hz/30Hz
；4096x216024Hz。

對色彩空間的擴展支持

HDMI技術現可支持專為數字攝像機設計的色彩空間。具有HDMI功能的顯示設備在可支持sYCC601、AdobeRGB與AdobeYCC601後
，連接數字攝像機時即可顯示更為正確的逼真色彩。

微型HDMI接頭

微型HDMI接頭是尺寸特別小的19腳位連接器，可支持便攜式設備最高達1080p的分辨率。此新型接頭在尺寸上比現行HDMI迷你連接器小了50%.[page]

車用連接係統

車用連接係統是專為車內高清內容傳輸所設計的布線規格。HDMI1.4規格所設計的解決方案，可處理車內布線所麵臨的高溫
、振動
、噪音等各種問題與環境因素。車用連接係統是汽車生產商在設計車內高清內容傳輸時一個極有效的解決方案。

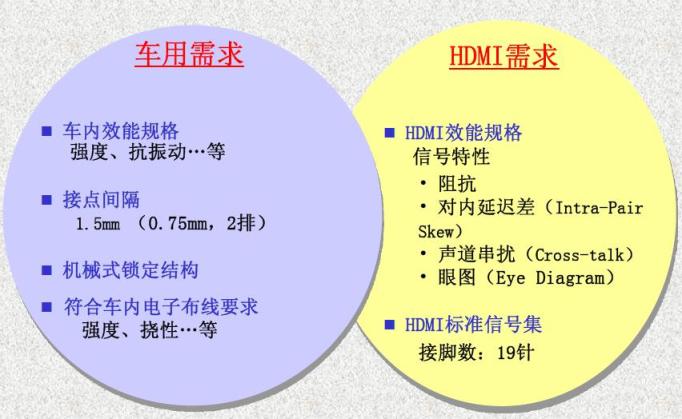

                                                             圖3  車用HDMI需求對比

“隨著消費電子與個人電腦業者設計出各種增進消費者高清體驗的產品，HDMI規格也會持續增加各項新功能，”SteveVenuti表示，“1.4版規格支持了以太網絡連接與3D格(ge)式(shi)等(deng)近(jin)期(qi)最(zui)令(ling)人(ren)興(xing)奮(fen)與(yu)功(gong)能(neng)強(qiang)大(da)的(de)創(chuang)新(xin)功(gong)能(neng)

，另(ling)外(wai)，我(wo)們(men)還(hai)提(ti)供(gong)了(le)更(geng)多(duo)的(de)解(jie)決(jue)方(fang)案(an)，包(bao)括(kuo)供(gong)便(bian)攜(xie)式(shi)設(she)備(bei)使(shi)用(yong)的(de)較(jiao)小(xiao)型(xing)連(lian)接(jie)器(qi)，以(yi)及(ji)特(te)別(bie)為(wei)汽(qi)車(che)設(she)計(ji)的(de)連(lian)接(jie)係(xi)統(tong)
，這(zhe)都(dou)是(shi)由(you)於(yu)我(wo)們(men)觀(guan)察(cha)到(dao)
，有(you)越(yue)來(lai)越(yue)多(duo)各(ge)式(shi)不(bu)同(tong)的(de)設(she)備(bei)采(cai)用(yong)了(le)HDMI技術。”

用於移動設備的微型連接器（D型）

目mu前qian，市shi場chang上shang的de數shu碼ma相xiang機ji及ji手shou機ji已yi能neng進jin行xing高gao分fen辨bian率lv的de拍pai照zhao與yu錄lu像xiang，以yi及ji高gao清qing內nei容rong的de下xia載zai
，而er市shi場chang的de需xu求qiu與yu趨qu勢shi是shi要yao欣xin賞shang這zhe些xie內nei容rong並bing將jiang其qi輸shu入ru大da型xing高gao清qing顯xian示shi器qi。而erC型（小型）HDMI連接器及其總體設計對於便攜式移動設備來說仍然太大，數碼攝像機及移動電話需要更小的微型連接器。

日前Molex推出了新一代的HDMITypeD(微型)連接器，以滿足電子消費產品的數字接口要求。HDMITypeD(微型)連接器是業界首個微型化連接器解決方案，借以將高清晰視頻和圖像從移動設備傳輸至平板屏幕。該連接器滿足HDMI規範1.4中的所有電氣和機械規格，將極大地有利於數碼攝像機和移動設備市場。

新型TypeD(微型)連接器的尺寸約為目前市場上的C型HDMI連接器的一半。盡管尺寸較小
，新型TypeD版本具有同等的機械強度和電氣特性。對於使用戶得以將更清晰的視頻、照片和其它來自移動設備的內容顯示在全尺寸的平板電視屏幕上的這一新技術
，移動電話和消費電子客戶已經表達了他們的濃厚興趣。

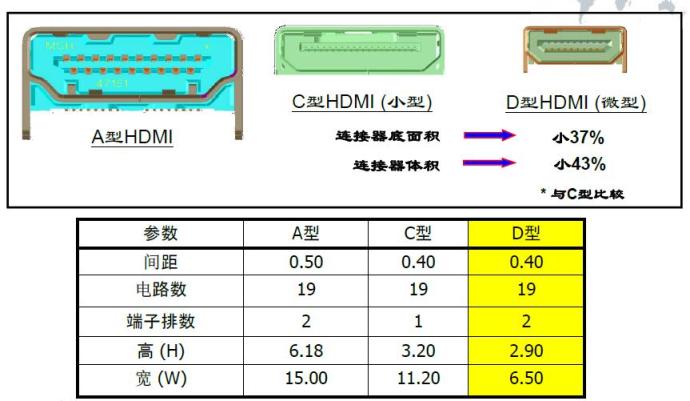

                                                                  圖4 各種HDMI尺寸比較圖

“我們新一代的TypeD連接器進一步證實了Molex在創新性I/O技術發展的領先地位，”MolexIncorporated新產品開發團隊經理ScottSommers表示
，“Molex繼續以世界上最小的I/O連接推動市場創新
，為消費者提供更清晰的視頻和圖像”

據介紹，D型HDMI連接器主要技術參數包括：0.4mm間距I/O（輸入/輸出）用於PCB到電纜；2排端子，19條電路；拔插耐用次數5000次
；連接器的尺寸（插座）
，6.5mm寬，2.9mm高。

據悉
，Molex的HDMITypeD(微型)PCB插座連接器
、電纜插頭套件和全套電纜組件將於2009年夏天上市。

車用接頭與纜線（E型）

車用視頻係統越來越受歡迎，因此汽車生產商希望在他們的汽車裏集成HDMI連接功能。HDMI1.4規gui格ge為wei回hui應ying汽qi車che生sheng產chan商shang的de需xu求qiu，提ti出chu了le功gong能neng強qiang大da的de新xin型xing車che用yong連lian接jie係xi統tong

，可ke在zai車che內nei座zuo椅yi後hou方fang或huo駕jia駛shi麵mian板ban上shang的de顯xian示shi設she備bei上shang提ti供gong真zhen高gao清qing視shi頻pin

，並bing同tong時shi符fu合he汽qi車che道dao路lu駕jia駛shi中zhong較jiao為wei嚴yan苛ke的de性xing能neng要yao求qiu。


                                                              圖5 E型接頭連接車內裝置

新型車用連接係統包含2個部分：

• 新型車用HDMI纜線

，為配有車上高清視頻係統的車輛內部布線而設計，經過更高效能測試，可承受極端震動與溫度等獨特的車用環境壓力因素。

• 新型可鎖定HDMI接頭，也就是TypeE接頭

，專為車內連接而設計。

配有HDMI設備車輛的車主
，在駕車時也可以方便地欣賞來自個人媒體播放器、高清攝像機與其他數字訊源設備的高清視頻。
