技術議題：

• 連接器定義和作用
• 電氣連接的分類
• 連接器類型及其分類方法

連接器又被稱接插件或插頭座（而“接插件”又常泛指連接器、插頭

、插塞、接線柱、熔絲座、管座以及開關等）。連接器廣泛應用於各種電氣線路中，起著連接或斷開電路的作用。

電氣連接可分為永久性、半永久性和可卸式三類。永久性連接器如熔焊、壓接等；半永久性連接如釺焊、繞接等
；而連接器則屬於可卸式連接。在特定的電子或電氣係統中，采用了各種各樣的連接器和互聯類型，例如慣用的導線連接器、印製導線連接器、後麵板接線及互連電纜。

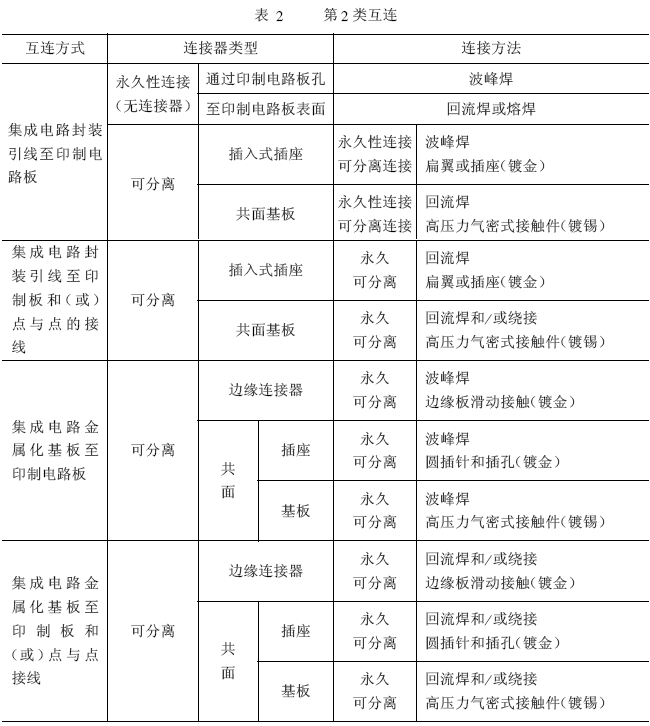

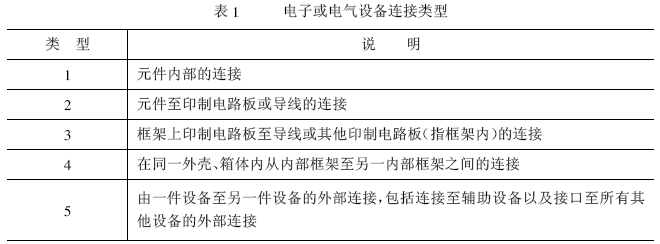

表1 給出了五類連接情況。在表中第一類情況暫不討論。第2 類至第5 類連接中所常用的連接器、連接的方式、連接方法以及所使用的典型連接器的情況等
，見表2。


[page]

連接器類型及其分類
連接器有不同的分類方法。按照頻率分
，有高頻連接器和低頻連接器

；按照外形分有圓形連接器，矩形連接器
；按照用途分
，有印製板用連接器，機櫃用連接器，音響設備用連接器
，電源連接器，特殊用途連接器等等。

連接器的種類繁多，通常按其工作頻率和電氣要求以及其它特征來分類。

按工作頻率分類
1. 低頻連接器。通常指傳輸信號頻率低於100MHz的連接器
，這類連接器的傳輸電流範圍較大
，其結構大都是多線的（可多至數百線），包括：

a. 電纜連接器。這類連接器端接為多股導線電纜或屏蔽電纜，以及實心導線等
，自由端連接器與自由端配對連接器或固定連接器組成。
b. 機ji櫃gui連lian接jie器qi。由you配pei對dui的de兩liang種zhong固gu定ding連lian接jie器qi組zu成cheng。它ta們men分fen別bie安an裝zhuang在zai係xi統tong的de框kuang架jia上shang和he單dan元yuan組zu件jian上shang，靠kao單dan元yuan組zu件jian的de直zhi線xian往wang複fu運yun動dong實shi現xian連lian接jie和he分fen離li。
c. 音響設備用連接器。這類連接器中的類型品種較多，如音響設備中用的圓形連接器YS1 型、同心連接器
、插塞和插口等。
d. 家電產品用連接器。這類連接器主要用於黑白電視機、彩色電視機之類家用電器設備之中，也用於類似結構的設備中。
e. 辦公設備用連接器。這類連接器主要用於複印機、中英文電腦打印機
、微處理機之類的設備中。
f.  電子電器設備用電源連接器。
g. 耐環境連接器。
h.  特種連接器。

2. 高頻連接器。通常指工作頻率在100MHz以上的電路中使用的連接器。這類連接器在結構上要考慮高頻電場的泄漏、反射等問題。由於一般都采用同軸結構的同軸線相連接
，所以也常稱為同軸連接器。

3. 混裝式高低頻連接器。通常指兼含低頻和高頻接觸對的連接器。

按電氣要求分類
連接器按其電氣要求可分為通用連接器、大功率連接器
、高電壓連接器、脈衝連接器
、低噪聲連接器、抗幹擾濾波連接器、相調連接器
、精密同軸連接器等。

按環境條件分類
連接器按其工作的環境條件可分為密封連接器
、耐幅射連接器、高溫連接器、低溫
連接器等。

按外形結構和安裝方式分類
連接器根據其外形結構特征可分為圓形連接器、矩形連接器、直式連接器、彎式連接器、1 型連接器等。按其安裝方式可分為電纜連接器、麵板式連接器、穿牆式連接器等。

按特殊要求有特殊結構的連接器
特殊結構連接器有元插拔力連接器
、橡膠連接器、旋轉式連接器
、分離一脫落式連接器以及光纖連接器等。
