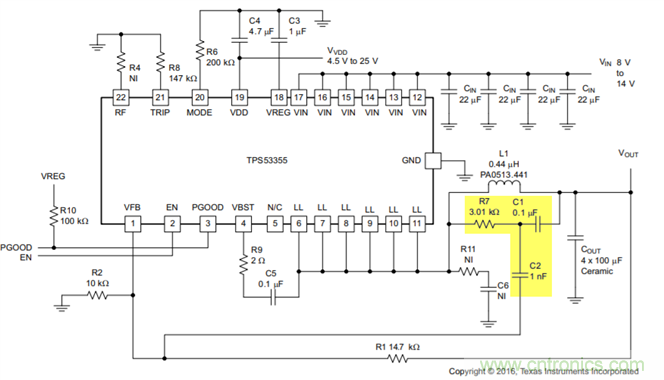

圖1 TPS53355的RCC紋波注入電路



第一步：



設計要滿足電路的穩定性條件判據公式（1）（其中Rr和Cr分別對應圖1中R7和C1），這裏需要考慮輸出電壓較高時輸出電容容值的衰減情況，比如5V輸出且選用6.3V耐壓的輸出電容時，電容容值很可能會衰減為標稱容值的20%左右。從而導致電路的不穩定（如圖2），因此通過穩定性判據公式可以得到芯片的最小紋波注入大小（需要將此紋波注入大小與芯片內部比較器紋波需求、一般15mv進行比較，選取二者中的更大值，不過一般這個值會比芯片內部比較器紋波需求大）穩定性判據公式(1)的具體推導過程本文不再贅述，有興趣可以評論區留言提問。

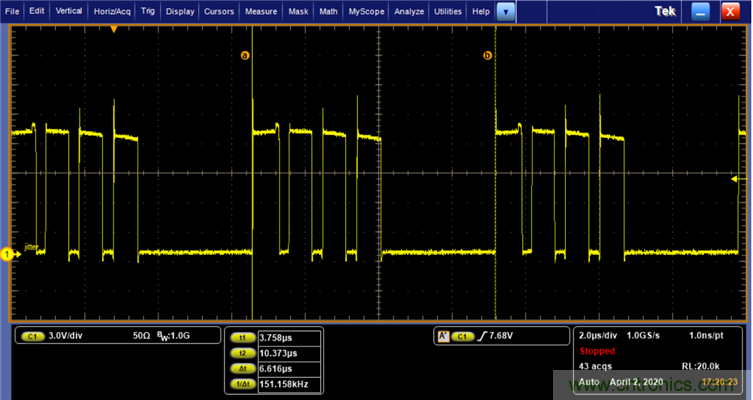

圖2 不穩定時的開關波形



第二步：



設計中要判斷是否需要使用PG(power good)信號，以及是否需要使用FCCM模式，如果有以上的需求，設計時要保證芯片不觸發power good門限。因為一旦疊加紋波注入後的FB 觸發PG門限就會導致PG拉低，另使得芯片無法退出auto skip模式（如圖3）

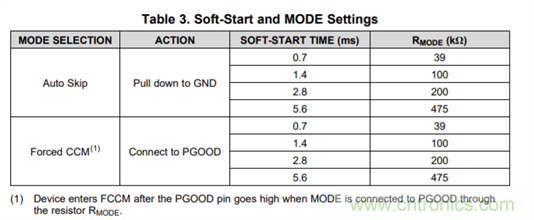

圖3 芯片MODE 選擇設置



從圖4中我們可以判斷PG信號正常時，最高FB點不能超過0.6V* (1+15%)，鑒於15%有正負5%的變化

，所以FB最大不能超過660mv
，紋波注入不能超過60mv。

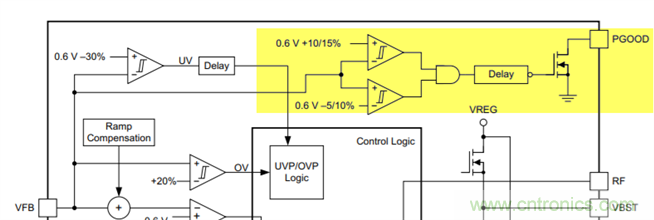

圖4 芯片內部PG觸發邏輯
