簡介



當今的電子係統設計需要越來越多的供電軌和供電解決方案
，負載範圍從備用電源的幾mA到ASIC穩壓器的100A以上不等。為目標應用選擇合適的解決方案並滿足指定的性能要求至關重要，如高效率
、緊密印刷電路板(PCB)空間、準確的輸出電壓調節、快速瞬態響應
、低解決方案成本等。對於許多可能沒有強大電源技術背景的係統設計者來說，電源管理設計工作變得越來越頻繁，越來越具有挑戰性。



電(dian)源(yuan)轉(zhuan)換(huan)器(qi)從(cong)給(gei)定(ding)輸(shu)入(ru)電(dian)源(yuan)為(wei)負(fu)載(zai)生(sheng)成(cheng)輸(shu)出(chu)電(dian)壓(ya)和(he)電(dian)流(liu)。它(ta)需(xu)要(yao)在(zai)穩(wen)態(tai)和(he)瞬(shun)態(tai)條(tiao)件(jian)下(xia)滿(man)足(zu)負(fu)載(zai)電(dian)壓(ya)或(huo)電(dian)流(liu)調(tiao)節(jie)要(yao)求(qiu)。還(hai)必(bi)須(xu)在(zai)組(zu)件(jian)出(chu)現(xian)故(gu)障(zhang)時(shi)保(bao)護(hu)負(fu)載(zai)和(he)係(xi)統(tong)。根(gen)據(ju)具(ju)體(ti)應(ying)用(yong)，設(she)計(ji)人(ren)員(yuan)可(ke)選(xuan)擇(ze)線(xian)性(xing)穩(wen)壓(ya)器(qi)(LR)或開關模式電源(SMPS)解決方案。為了更好地選擇解決方案，設計人員必須熟悉各種方法的優點、缺點和設計考慮因素。



本文重點關注非隔離電源應用

，並介紹其操作和設計基礎知識。



線性穩壓器



線性穩壓器的工作原理



我們先來舉個簡單的例子。在嵌入式係統中
，前端電源提供一個12V總線供電軌。而在係統板上，運算放大器需要3.3V供電電壓。產生3.3V電壓最簡單的方式是對12V總線使用電阻分壓器，如圖1所示。效果好嗎？答案通常是否定的。在不同的工作條件下，運算放大器的VCC引腳電流可能有所不同。如果使用固定電阻分壓器，IC VCC電壓會隨著負載的不同而不同。而且，12V總線輸入可能調節不佳。同一係統中可能有多個其他負載共用12V供電軌。由於總線阻抗，12V總線電壓隨總線負載條件而變化。因此，電阻分壓器無法向運算放大器提供經過調節的3.3V電壓
，來確保正常運行。因此，需要專用電壓調節環路。如圖2所示，反饋環路需要調節頂部電阻R1值，以便在VCC上動態調節3.3V。



圖1.電阻分壓器從12V總線輸入生成3.3VDC



圖2.反饋環路調整串聯電阻R1值以調節3.3V



使用線性穩壓器可實現這種可變電阻，如圖3所示。線性穩壓器以線性模式操作雙極性或場效應功率晶體管(FET)。因此
，晶體管作為可變電阻與輸出負載串聯。為建立反饋環路，從概念上講，誤差放大器通過采樣電阻網絡RA和RB檢測直流輸出電壓
，然後將反饋電壓VFB與基準電壓VREF進行比較。誤差放大器輸出電壓通過電流放大器驅動串聯功率晶體管的基極。當輸入VBUS電壓減小或負載電流增大時，VCC輸出電壓下降。反饋電壓VFB也下降。因此
，反饋誤差放大器和電流放大器產生更多的電流饋入晶體管Q1的基極。這就減少了壓降VCE，而恢複VCC輸出電壓，使VFB等於VREF。而另一方麵，如果VCC輸出電壓增加，負反饋電路也會增加VCE，確保精確調節3.3V輸出。總而言之，VO的任何變化都會被線性穩壓器晶體管的VCE電壓吸收。因此，輸出電壓VCC始終保持恒定
，並得到良好的調節。

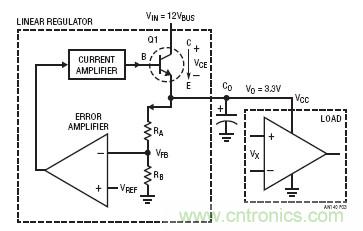

圖3.線性穩壓器實現可變電阻以調節輸出電壓



為何使用線性穩壓器？



很長一段時間以來
，線性穩壓器一直廣泛應用於工業領域。在開關模式電源自20世紀60年代問世普及之前，線性穩壓器始終是電源行業的基礎元件。即便是今天，線性穩壓器仍然廣泛應用於各種應用領域。



除了使用簡單，線性穩壓器還具有其他性能優勢。電源管理供應商開發了許多集成式線性穩壓器。典型的集成式線性穩壓器僅需VIN、VOUT
、FB和可選GND引腳。圖4顯示了20多年前ADI公司開發的典型3引腳線性穩壓器LT1083。僅需1個輸入電容、1個輸出電容和2個反饋電阻即可設置輸出電壓。幾乎任何電氣工程師都可以使用這些簡單的線性穩壓器來設計電源。

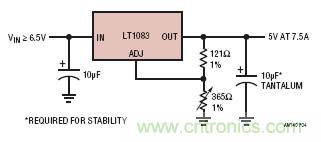

圖4.集成式線性穩壓器示例：隻有3個引腳的7.5A線性穩壓器



一個缺點——線性穩壓器非常耗電



使用線性穩壓器的一個主要缺點是其串聯晶體管Q1在zai線xian性xing模mo式shi下xia工gong作zuo的de功gong耗hao過guo高gao。如ru前qian所suo述shu，線xian性xing穩wen壓ya器qi晶jing體ti管guan從cong概gai念nian上shang講jiang是shi一yi個ge可ke變bian電dian阻zu。由you於yu所suo有you負fu載zai電dian流liu都dou必bi須xu通tong過guo串chuan聯lian晶jing體ti管guan，其qi功gong耗hao為weiPLoss = (VIN – VO) •IO。在這種情況下，線性穩壓器的效率可通過以下公式快速估算：




因此
，在圖1的示例中，當輸入為12V，輸出為3.3V時，線性穩壓器效率隻有27.5%。在該例中，72.5%的輸入功率被浪費
，並在穩壓器中產生熱量。這意味著，晶體管必須具有散熱能力，以便在最大VIN和滿負載的最壞情況下處理功耗和散熱問題。因此，線性穩壓器及其散熱器的尺寸可能很大，特別是當VO比VIN小很多時。圖5顯示線性穩壓器的最大效率與VO/VIN比率成正比。



圖5.最大線性穩壓器效率與VO/VIN比率



另一方麵
，如果VO接近VIN，則線性穩壓器的效率很高。但是
，線性穩壓器(LR)還有一個限製，即VIN和VO之間的最小電壓差。LR中的晶體管必須在線性模式下工作。因此，雙極性晶體管的集電極到發射極或FET的漏極到源極之間需要一定程度的最小壓降。如果VO太接近VIN

，LR可能就無法調節輸出電壓。能夠以低裕量(VIN – VO)工作的線性穩壓器稱為低壓差穩壓器(LDO)。



很明顯，線性穩壓器或LDO隻能提供降壓DC/DC轉換。在需要VO電壓比VIN電壓高，或需要從正VIN電壓獲得負VO電壓的應用中
，線性穩壓器顯然不起作用。



均流線性穩壓器實現高功率[8]



對於需要更多功率的應用
，必須將穩壓器單獨安裝在散熱器上以便散熱。在全表麵貼裝係統中，這種做法不可行
，因此功耗限製（例如1W）會限製輸出電流。遺憾的是
，要直接並聯線性穩壓器來分散產生的熱量並不容易。



用精密電流源替換圖3所示的基準電壓，能夠直接並聯線性穩壓器以分散電流負載，由此分散IC上消散的熱量。這樣就能夠在高輸出電流、全表麵貼裝應用中使用線性穩壓器，在這些應用中，電路板上的任何一個點都隻能消散有限的熱量。



ADI公司的LT3080是首個可調線性穩壓器
，可並聯使用以增加電流。如圖6所示，其精密零TC 10µA內部電流源連接到運算放大器的非反相輸入。通過使用外部單電壓設置電阻RSET，可將線性穩壓器的輸出電壓從0V調節到(VIN – VDROPOUT)。



圖6.具有精密電流源基準的單電阻設置LDO LT3080



圖7顯示了並聯LT3080實現均流有多簡單。隻需將LT3080的SET引腳連接在一起，兩個穩壓器的基準電壓就相同。由於運算放大器經過精密調整，調整引腳和輸出之間的失調電壓小於2mV。在這種情況下，隻需10mΩ鎮流電阻（小型外部電阻和PCB走線電阻之和）即可平衡負載電流，且均流超過80%。還需要更多功率？並聯5到10個設備也是合理的。

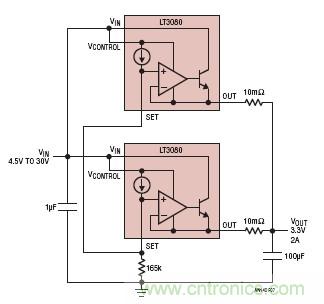

圖7.並聯兩個LT3080線性穩壓器以增加輸出電流



更適合使用線性穩壓器的應用



在許多應用中，線性穩壓器或LDO可提供出色的開關電源解決方案
，包括：



1.    簡單/低成本解決方案：線性穩壓器或LDO解決方案簡單易用，特別適用於熱應力不太重要的具有低輸出電流的低功耗應用。無需使用外部電源電感。



2.    低噪聲/低紋波應用：duiyuzaoshengminganxingyingyong，rutongxinheshepinqijian

，jinkenengjianshaodianyuanzaoshengfeichangzhongyao。xianxingwenyaqideshuchudianyawenbohendi，yinweibuhuipinfankaiguanyuanjian，dandaikuanhengao。yinci，jihumeiyouEMI問題。一些特殊的LDO（如ADI LT1761 LDO係列）在輸出端的噪聲電壓低至20μVRMS。SMPS幾乎無法達到這種低噪聲電平。即使采用極低ESR電容
，SMPS通常也有1mV輸出紋波。



3.    快速瞬態應用：線性穩壓器反饋環路通常在內部，因此無需外部補償。一般來說
，線性穩壓器的控製環路帶寬比SMPS更寬，瞬態響應更快。



4.    低壓差應用：對於輸出電壓接近輸入電壓的應用，LDO可能比SMPS更高效。還有超低壓差LDO (VLDO)

，如ADI LTC1844、LT3020和LTC3025，其壓差為20mV至90mV，電流高達150mA。最小輸入電壓可低至0.9V。由於LR中沒有交流開關損耗，因此LR或LDO的輕負載效率類似於其滿負載效率。由於交流開關損耗
，SMPS通常具有更低的輕負載效率。在輕負載效率同樣重要的電池供電應用中，LDO提供的解決方案比SMPS更好。



綜上所述，設計人員使用線性穩壓器或LDO是因為它們簡單
、噪聲低、成本低、易於使用並提供快速瞬態響應。如果VO接近VIN，LDO可能比SMPS更高效。



[未完待續]
