LED驅動電源：3個電路巧妙利用TL431來恒流！
發布時間：2019-11-27 責任編輯：wenwei
【導讀】此電路同樣是利用了TL431的2.495V的基準來做恒流，跟上麵的電路不同點在於減少了電流取樣電路的電壓，隻要合計設計R12，R13，R14的值，可以限製LED上麵的壓降。

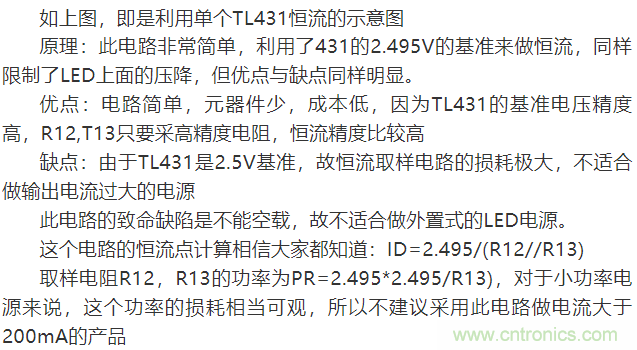

1、單個TL431恒流電路

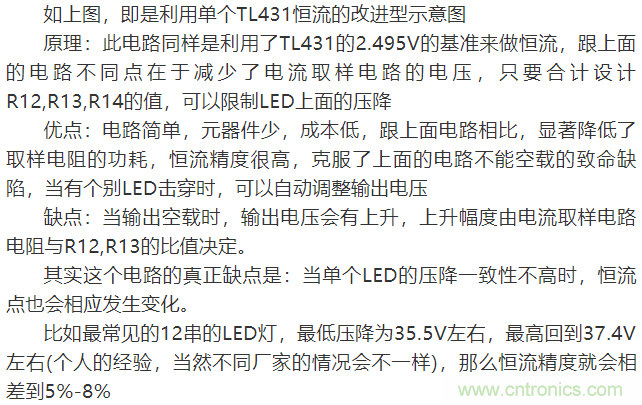

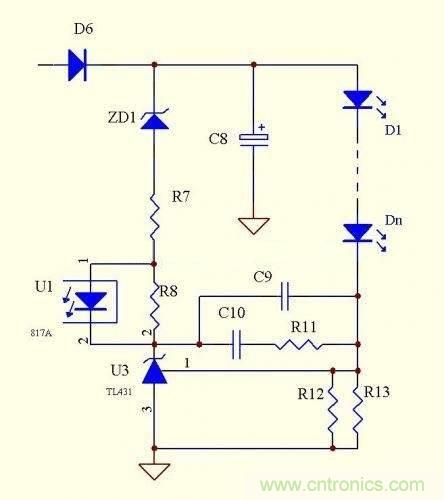

2、單個TL431恒流改進型電路

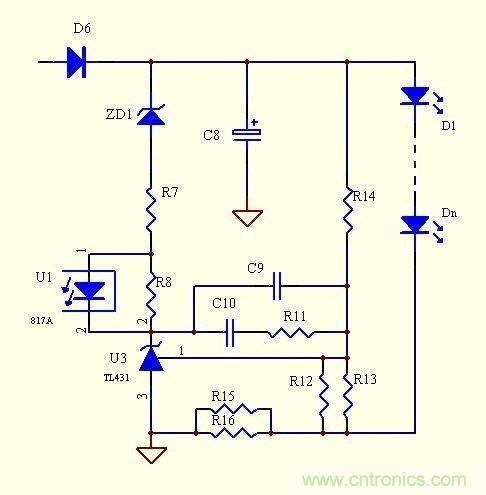

3、兩個TL431恒流電路
這個電路還有個最大特點是：在某個範圍內可以精確的恒壓恒流。

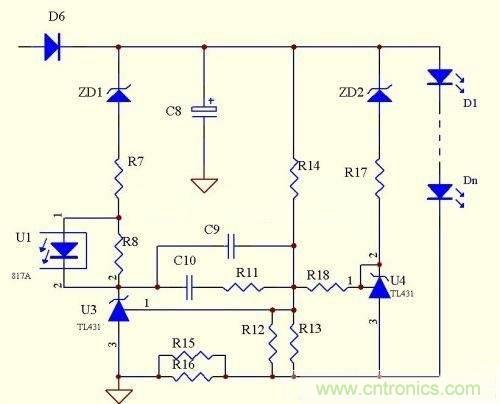

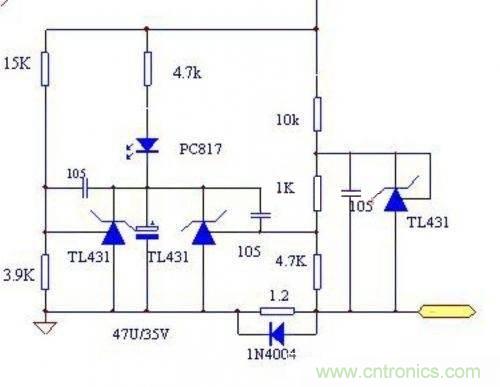

4、3個TL431恒流電路
其實這個電路是在圖3的電路基礎上增加了一個恒壓電路而已。
