NPN 是用 B→E 的電流（IB）控製 C→E 的電流（IC）
，E極電位最低
，且正常放大時通常C極電位最高，即 VC > VB > VE



PNP 是用 E→B 的電流（IB）控製 E→C 的電流（IC）
，E極電位最高
，且正常放大時通常C極電位最低

，即 VC < VB < VE

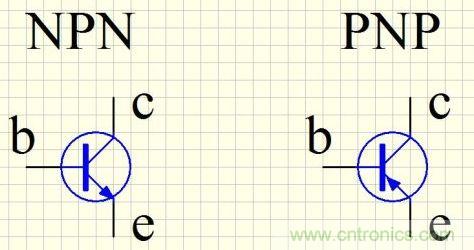

總之 VB 一般都是在中間，VC 和 VE 在兩邊
，這跟通常的 BJT 符號中的位置是一致的
，你可以利用這個幫助你的形象思維和記憶。而且BJT的各極之間雖然不是純電阻
，但電壓方向和電流方向同樣是一致的
，不會出現電流從低電位處流行高電位的情況。





如今流行的電路圖畫法，通常習慣“陽上陰下”，也就是“正電源在上負電源在下”。那NPN電路中
，E 最終都是接到地板（直接或間接），C 最終都是接到天花板（直接或間接）。PNP電路則相反，C 最終都是接到地板（直接或間接），E 最終都是接到天花板（直接或間接）。這也是為了滿足上麵的VC 和 VE的關係。一般的電路中
，有了NPN的，你就可以按“上下對稱交換”的方法得到 PNP 的版本。無論何時，隻要滿足上麵的6個“極性”關係（4個電流方向和2個電壓不等式），BJT電路就可能正常工作。當然，要保證正常工作，還必須保證這些電壓、電流滿足一些進一步的定量條件，即所謂“工作點”條件。



對於NPN電路：



對於共射組態，可以粗略理解為把VE當作“固定”參考點，通過控製VB來控製VBE（VBE=VB-VE），從而控製IB
，並進一步控製IC（從電位更高的地方流進C極，你也可以把C極看作朝上的進水的漏鬥）。



對於共基組態，可以理解為把VB當作固定參考點
，通過控製VE來控製VBE（VBE=VB-VE）

，從而控製IB，並進一步控製IC。



如果所需的輸出信號不是電流形式

，而是電壓形式
，這時就在 C 極加一個電阻 RC
，把 IC 變成電壓 IC*RC。但為滿足 VC>VE

， RC 另一端不接地，而接正電源。



而且純粹從BJT本身角度，而不考慮輸入信號從哪裏來

，共射組態和共基組態其實很相似，反正都是控製VBE，隻不過一個“固定” VE，改變VB
，一個固定VB，改變VE。



對於共射組態，沒有“固定參考點”了，可以理解為利用VBE隨IC或IE變化較小的特性，使得不論輸出電流IE怎麼變化（當然也有個限度），VE基本上始終跟隨VB變化（VE=VB-VBE），VB升高

，VE也升高，VB降低
，VE也降低，這就是電壓跟隨器的名稱的由來。



PNP電路跟NPN是對稱的，例如：



對於共射組態，可以粗略理解為把VE當作“固定”參考點
，通過控製VB來控製VEB（VEB=VE-VB）

，從而控製IB，並進一步控製IC（從C極流向電位更低的地方，你也可以把C極看作朝下的出水管）。



對於共基組態，可以理解為把VB當作固定參考點，通過控製VE來控製VEB（VEB=VE-VB），從而控製IB，並進一步控製IC。

……



上麵所有的VE的“固定”二字都加了引號。因為E點有時是串聯負反饋的引入點，這時VE也是變化的，但這個變化是反饋信號，即由VB變化這個因造成的果。
