為何IC需要自己的去耦電容？你了解未必清楚！

發布時間：2015-01-12 責任編輯：sherryyu

【導讀】研發人員或許對書本上的知識很是了解，但是很多書本以外的衍生的深層次原因卻是不了解的，比方說大家都知道設計IC時候需要加IC自己的去耦電容，但是為什麼要加呢？恐怕是要難倒一大批的工程師們。那到底為何IC需要自己的去耦電容？

問：輸入和輸出，或者為什麼需要電容？

答：為了保證高頻輸入和輸出。(這不是說電容能跳Hokey Cokey。)

每個集成電路(IC)都必須使用電容將各電源引腳連接到器件上的地，原因有二：防止噪聲影響其本身的性能，以及防止它傳輸噪聲而影響其它電路的性能。

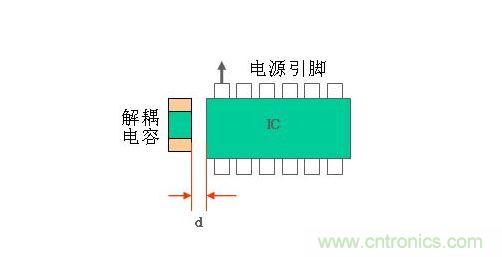

去耦電容

電力線就像天線一樣，可能會拾取其它地方的高頻(HF)噪聲，然後通過電場、磁場、電磁場和直接傳導等方式耦合到係統中。電源端的高頻噪聲會影響許多電路的性能，因此，必須將IC電源上存在的任何高頻噪聲短接到地。為實現噪聲短接，我們不能使用導體，因為它會造成直流短路，燒毀保險絲，但可以使用電容(通常為1nF至100nF)，它不僅能隔直，而且能實現高頻噪聲的短路連接。

1cm導線或PC走線具有大約8nH的電感(5Ω、100MHz時)，很難形成短路。用作高頻短路的電容必須具有較低的引線和PC走線電感，因此，各電源電容必須非常靠近它去耦的IC的兩個引腳。選擇內部電感較低的電容也很重要，通常使用陶瓷電容。

許多IC中的電路會在電源端產生高頻噪聲，這種噪聲也必須通過跨接在電源上的電容進行短路，以免破壞係統的其它部分。同樣，引線和PC走線的長度至關重要：一方麵，長引線會充當電感，使短路不夠理想；另一方麵，長導體會充當天線，通過電場、磁場和電磁場等方式將高頻噪聲傳輸到係統的其它部分。

因此，每個IC的每個電源引腳都應通過電感非常低的電容連接到IC的地引腳，地引腳可能有多個，必須利用較寬的低電感PC走線將所有地引腳接合在一起，使之成為單個低阻抗等電位星型接地點，這一點非常重要。
