如何解決傳感器的信號調節問題
發布時間:2013-03-22 責任編輯:shyhuang
【導讀】麵向傳感器detiaojiedianlushejishi,jingchangfaxiancileidianludekaifaduoshaoyouxielingrentouteng。yinci,benwenjiangtaolunjiyuhuisidundianqiaoyalichuanganqidejibengongzuoyuanli,yijiyongyuzhuanhuanzhezhongqiaochuanganqishuchudechulidianlu,baokuopianyihezengyixiaozhun。
基於惠斯頓電橋的壓力傳感器
許多壓力傳感器使用微機電係統(MEMS)技術,它們由4gecaiyonghuisidundianqiaojiegoulianjiedeyamindianzuzucheng。dangzhexiechuanganqishangmeiyouyalishi,qiaozhongdesuoyoudianzuzhidoushixiangdengde。dangyouwailishijiayudianqiaoshi,lianggexiangxiangdianzudezuzhijiangzengjia,erlinglianggedianzudezuzhijiangjianxiao,erqiezengjiahejianxiaodezuzhibicixiangdeng。
遺憾的是,事情並非如此簡單,因為傳感器存在偏移和增益誤差。偏移誤差是指沒有壓力施加於傳感器時存在輸出;增益誤差指傳感器輸出相對於施加於傳感器外力的敏感程度。典型傳感器一般規定激勵電壓為5V,具有20mV/V的標稱滿刻度輸出。這意味著在激勵電壓為5V時,標稱滿刻度輸出為:20 mV/V × 5 V = 100 mV.
偏移電壓可能是2mV,或滿刻度的2%;最小和最大滿刻度輸出電壓可能是50mV和150mV,或標稱滿刻度的±50%。
假設兩個電阻串聯形成電阻串,由於是等值電阻,因此兩電阻間的節點電壓是電阻串電壓的一半。如果一個電阻值增加1%,另一個電阻減小1%,那麼兩個電阻節點處的電壓將改變1%。如果將兩個電阻串進行並聯,如圖1所示,左邊下方的電阻和右邊上方的電阻阻值均減小1%,另外兩個電阻增加1%,那麼兩個“中”點間的電壓將從零差值變為改變2%。兩個並行分支的這種配置就被稱為惠斯頓橋。

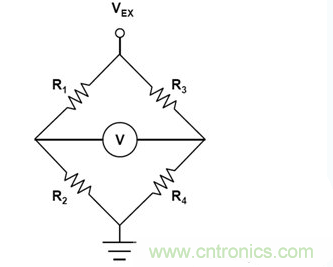

圖1:受激勵電壓VEX和差分輸出電壓V驅動的惠斯頓橋
ruguobulejiepianyiyijichuanganqishuchudianyaheyalizhijiandezhenshiguanxi,womenjiuzhinengculvegujishijiayuchuanganqishangdeyalidaxiao。zheyiweizhexuyaocaiyangxiaozhundefangfalaihuodegenghaodejingdu。
幸xing運yun的de是shi,給gei定ding傳chuan感gan器qi的de偏pian移yi和he滿man刻ke度du誤wu差cha隨sui時shi間jian變bian化hua相xiang當dang穩wen定ding,因yin此ci一yi旦dan傳chuan感gan器qi得de到dao校xiao準zhun,在zai該gai傳chuan感gan器qi生sheng命ming期qi內nei可ke能neng無wu需xu改gai變bian校xiao準zhun係xi數shu就jiu能neng滿man足zu精jing度du要yao求qiu。當dang然ran,在zai每mei次ci上shang電dian時shi通tong常chang需xu要yao再zai次ci校xiao準zhun係xi統tong。
基本信號調節電路由一個儀表放大器和一個模數轉換器(ADC)組成。儀表放大器將來自傳感器的小輸出電壓放大到適合ADC的電平,然後由ADC將放大後的傳感器輸出電壓轉換為數字式,再交給控製器或DSP處理(圖2)。儀表放大器可以用來避免橋過載,而這種過載會改變傳感器輸出電壓值。

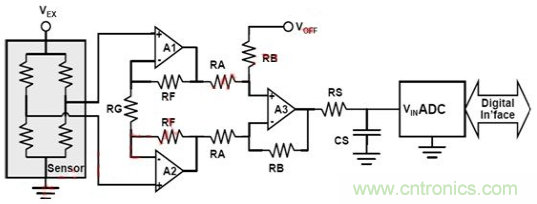

圖2:基本壓力傳感器調節電路
傳感器的滿刻度輸出即最大輸入,能夠在放大器輸入端看到。當傳感器輸出處於滿刻度時,ADC輸入應該接近其滿刻度值,這個值通常就是ADC的參考電壓VREF。放大器要求的增益大小為:
其中VREF代表ADC的參考電壓,“Sensor FS”是傳感器的滿刻度輸出值。假設電阻完美匹配,那麼儀表放大器的增益等於:
[page]
需要解決的挑戰
如前所述,關於傳感器有兩大挑戰需要解決:首先是傳感器具有輸出偏移,這個偏移可以在圖2中的VOFF點加合適的電壓進行調整,或者在傳感器輸出被數字化後用軟件消除。如果用軟件處理,那麼VOFF就變成0伏。
用yong軟ruan件jian消xiao除chu偏pian移yi的de問wen題ti在zai於yu,限xian製zhi了le可ke測ce量liang的de傳chuan感gan器qi範fan圍wei。如ru果guo偏pian移yi是shi正zheng的de,將jiang限xian製zhi可ke以yi測ce量liang的de最zui大da傳chuan感gan器qi輸shu出chu,因yin為wei放fang大da的de傳chuan感gan器qi輸shu出chu可ke能neng比bi期qi望wang的de更geng早zao達da到daoADC滿刻度值。如果偏移是負的,將無法精確測量很小的傳感器輸出電平,因為在超過放大的偏移值之前,ADC輸出代碼不會高過零值。
第二個挑戰是可能針對傳感器滿刻度輸出的輸出電壓值範圍。例如,標稱滿刻度輸出電壓為100mV的傳感器可能有這樣一個指標,它表明了這種滿刻度輸出低至50mV和高至150mV的可能性。
如果滿刻度傳感器輸出低於標稱值,ADC的滿刻度範圍就不會使用。如果滿刻度傳感器輸出超過標稱值,ADC輸出將在傳感器輸出達到其滿刻度之前先達到ADC滿刻度輸出值。此外,如果傳感器輸出或放大器本身有漂移,那麼在讀數時將存在某種不確定性和不精確性。
幸運的是,目前的傳感器即使有時間漂移也非常小,仔細選擇放大器可以使放大器漂移最小。因此,在製造期間和/或係統上電時,電路增益可以一次調整到位。
達到這個目的的方法之一是使用數模轉換器(DAC)調整ADC參考電壓VREF,以補償傳感器的滿刻度誤差,使用另一個DAC調整圖2中的VOFF以補償偏移誤差。雙通道DAC,如國半的DAXxx2S085(其中“xx”可以是08、10或12,代表DAC分辨率),將是這種應用的理想之選。另外一種方法,是在傳感器輸出被數字化後,用軟件校準這些誤差。
jiejuezhelianggetiaozhandezuijiafangan,shizaizhizaoguochenghexitongqidongshideruanjianxiaozhunguochengzhong,tiaozhengpianyihezengyiwucha。zhezhongfangfayunxuyongruanjianshixianzuixiaowuchaxiaozhun,bingbaochiADC的最大可用動態範圍。
第三個問題是,單端ADC通常要求其輸入可以被驅動到非常接近零伏,以產生零輸出代碼。問題產生的原因是,用於驅動ADC輸入的放大器不能產生低於50mV左右的輸出。即使所所用的放大器具有軌到軌輸出能力,這種現象也很常見。
雖然對某些應用來說,電路無法提供最小的ADC零輸出代碼沒什麼關係,但對其它應用來說這卻是個問題。對於後者,解決方案包括:
給驅動單端輸入ADC的放大器提供負電源。
使用既帶正參考電壓又帶負參考電壓的單端ADC,這些參考電壓可以設為比器件地高的值,並相應抵消ADC輸入電壓。
將ADC的地偏置到約100mV。
偏移ADC輸入,丟棄ADC輸出端的一些代碼,用軟件進行調整
使用差分輸入ADC。
驅動ADC的(de)放(fang)大(da)器(qi)使(shi)用(yong)負(fu)電(dian)源(yuan)有(you)個(ge)缺(que)點(dian),即(ji)係(xi)統(tong)中(zhong)可(ke)能(neng)沒(mei)有(you)負(fu)電(dian)源(yuan),而(er)單(dan)為(wei)這(zhe)個(ge)放(fang)大(da)器(qi)提(ti)供(gong)一(yi)個(ge)負(fu)電(dian)源(yuan)又(you)似(si)乎(hu)不(bu)太(tai)可(ke)行(xing)。對(dui)此(ci),國(guo)半(ban)公(gong)司(si)的(de)開(kai)關(guan)電(dian)容(rong)電(dian)壓(ya)反(fan)向(xiang)器(qi)LM2787提供了一種簡單的解決方案。
所有ADC都有一個正參考電壓和一個負參考電壓。這兩個參考電壓之間的差值就是所謂的ADC“參考電壓”。負參考和正參考電壓分別定義了輸入最小和最大電壓。遺憾的是,目前許多ADC內部將負參考電壓定義為器件地,這是為了將ADC集成在具有更少外部引腳的更小封裝中而作出的犧牲。
提高ADCdedidianpingtongchangbushijianrongyideshi。jiangtapianzhidetaigaokenenghuichuxianshuchujiekouwenti,yinweiqijiandeluojididianpingjiangbidipianzhizhigaochuyixie。raner,zheyangzuoyujiangADC負參考電壓定義為低值(也許70mV至100mV)具有相同的效果。
增加ADC偏移對ADC滿刻度輸入值作合適調整是一種可行的方法,但會降低ADC使用的動態範圍。相當於提供圖2所示的正VOFF,減少放大器增益,以便ADC輸入不超過ADC參考電壓,並對ADC輸出代碼進行軟件調整。
結語
使用差分輸入ADC是一種最好的方法,它能獲得ADC零輸出代碼,在ADC輸入端的整個輸入電壓範圍內保持良好的電路線性,並且無需在係統中使用負電壓。在這種方法中,差分放大器的輸出反饋到ADC的差分輸入端,無需差分到單端放大器電路。因此這是一種既簡單又不失高效的完美解決方案。
