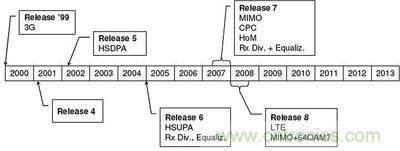

HSDPA在3GPP Release 5中進行標準化，可以在一個小區中支持14.4Mbit/s的峰值數據速率。HSUPA在3GPP Release 6中進行標準化，可以在一個小區中支持5.76Mbit/s的峰值數據速率。HSDPA和HSUPA的性能在3GPP的後續版本中有所完善和增強。圖1為3GPP演進的時間表。


HSPA新增信道

1.HSDPA新增物理信道

HSDPA在物理層引入了三種新的物理信道：HS-PDSCH、HS-SCCH和HS-DPCCH。在用戶數據傳輸方麵引入了高速下行鏈路共享物理信道(HS-PDSCH)

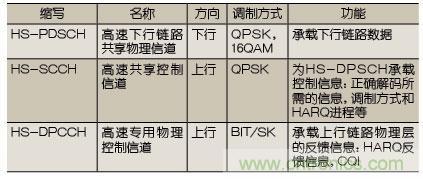

，在伴隨的信令消息方麵引入了高速共享控製信道HS-SCCH和高速專用物理控製信道HS-DPCCH。HS-SCCH信道用於下行鏈路，負責傳輸HS-DSCH信道解碼所必須的控製信息。HS-DPCCH信道用於上行鏈路,負責傳輸必要的控製信息。HSDPA新增物理信道的相關信息如表1所示。


2.HSUPA新增物理信道

在上行信道方麵，HSUPA增加了強專用物理數據信道E-DPCCH和增強專用物理控製信道E-DPDCH，E-DPDCH用於承載用戶上行數據，E-DPCCH承載伴隨信令，包括E-TFCI、重傳序列號(RSN)和滿意比特信息。在下行信道方麵，HSUPA增加了絕對授權信道E-AGCH、相對授權信道E-RGCH
、HARQ確認指示信道E-HICH。E-AGCH為公共信道
，用來傳送用戶終端最大可用傳輸速率的數據；E-RGCH為專用信道，用來傳送遞增或遞減的調度指令，最快可按2msTTI調整用戶終端的上行傳輸速率；E-HICH為專用信道

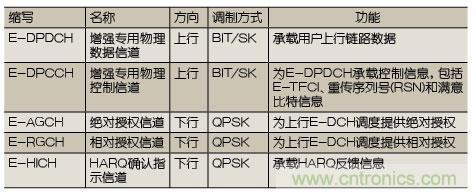

，承載標識用戶接收進程是否正確的ACK/NACK信息。HSUPA新增物理信道的相關信息如表2所示。

[page]

HSPA關鍵技術

1.混合自動請求重傳HARQ

HSDPA和HSUPA在物理層都采用了HARQ技術

，都支持兩種合並方式—Chase合並(CC
，ChaseCombining)和增量冗餘技術(IR，Incremental Redundancy)。CC方式重發的數據包與原數據包完全相同，接收端把每個包中的對應比特一一相加，再送入譯碼器。而IR技術每次重發的數據包裏包含更多糾錯碼的編碼方式
，因而含有更多的冗餘信息量

，可以適應信道條件惡劣的情況。

不同於WCDMA Release99的數據包重傳
，HSDPA和HSUPA的數據包重傳避開了Iub接口，大大減少了重傳時延。HSDPA和HSUPA惟一的差別為，HSDPA采用了異步的HARQ，而HSUPA采用了同步的HARQ。

2.基於NodeB的快速調度

與WCDMA Release99不同

，HSDPA和HSUPA的分組調度都是直接由NodeB控製,而不是由RNC控製。在HSDPA中，調度主要由Node B中的新增實體MAC-hs來完成
，負責為多個用戶分配HS-DSCH資源(時隙和碼字)，以達到最大化利用係統資源的目的。在HSUPA中，調度主要由Node B中新增的MAC-e功能實體完成，負責為各個E-DCH用戶分配所需要的盡可能多的發射功率，同時避免過多的UE接入


，盡可能地抑製上行幹擾。在HSUPA中，服務小區將對調度起主要作用。

3.自適應編碼調製AMC

HSDPA引入了比WCDMA的QPSK更高階的16QAM調製方式以提高下行數據速率。HSDPA采用AMC作為基本的鏈路自適應技術對調製編碼方式進行選擇。

在調製方式上
，HSUPA的Release6中沒有引入新的調製方案，而是使用與WCDMA上行同樣的雙BIT/SK調製(HPSK擴展)。同時，為了簡化HSUPA終端複雜的硬件結構和處理機製，E-HICH的功能雖然與HSDPA的HS-DPCCH類似(即提供HARQ反饋信息ACK/NACK)

，但是E-HICH的承載信息中不包含CQI信息
，因此HSUPA不支持自適應編碼調製AMC。

4.2msTTI短幀傳輸

WCDMA Release99中DCH的傳輸時間間隔(TTI)為10ms



、20ms、40ms
、80ms。HSDPA使用2msTTI，可以大大減小HARQ進程的往返時間，提高快速調度響應能力。HSUPA同時采用10ms TTI和2ms TTI。保留10ms TTI，一方麵是考慮標準實現後向兼容，另一方麵是因為基於2ms TTI的短幀傳輸不適合工作於小區的邊緣
；而2ms的TTI為可選，可以大大減小傳輸時延

，獲得更高的係統吞吐量。
