【導讀】本工程介紹了適用於 80+ PC Gold 電源、90-264 VAC 輸入範圍的 180 W（12 V/14.2 A
、12 V/0.83 A）參考設計。12 V 主轉換器采用 66 kHz 工作頻率，並使用自驅動同步整流器來取代輸出正向二極管。這樣可以限度地提高效率，同時保持簡單性。

本工程介紹了適用於 80+ PC Gold 電源、90-264 VAC 輸入範圍的 180 W（12 V/14.2 A、12 V/0.83 A）參考設計。12 V 主轉換器采用 66 kHz 工作頻率

，並使用自驅動同步整流器來取代輸出正向二極管。這樣可以限度地提高效率，同時保持簡單性。

該設計基於用於 PFC 前端的 PFS7326H 和用於主輸出級和備用輸出級的 TFS7703H IC。該裝置的額定全功率為 180 W。但主通道能夠提供 150% 的峰值負載。

輸入濾波器/升壓轉換器

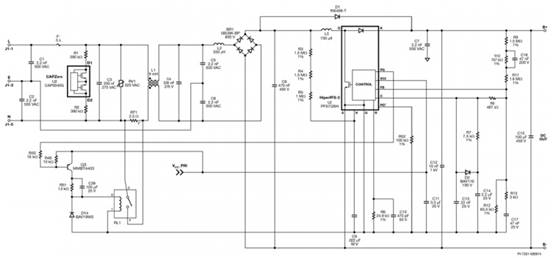

下圖顯示了輸入 EMI 濾波器和 PFC 級。功率因數校正器采用 PFS7326H。

EMI 濾波/浪湧限製

電容器C3和C4用於控製差模噪聲。當交流電源移除時，電阻器 R1 和 R2 與 U1 一起對 C3 和 C4 進行放電。電感器 L1 控製共模 EMI。U2
、U3 和 BR1 的散熱器連接到 PFS 源極引腳源，以消除散熱器作為輻射/電容耦合噪聲源的情況。

熱敏電阻 RT1 提供浪湧限製。繼電器 RL1 使熱敏電阻 RT1 短路
，以提高穩態運行期間的效率。該繼電器由 U1 的 PG 輸出通過 Q3
、R49-51 和 C39 激活。當繼電器首次開啟時
，電容器 C39 並聯 R51 以提供吸合電流。C39充電後
，電阻R51向RL1提供減小的保持電流

，從而降低穩態繼電器功耗。當 Q3 關斷時
，二極管 D14 為 RL1 線圈電流提供放電路徑。

電容器 C1-2 和 C5-7 濾除共模 EMI。電感器 L2 過濾差模 EMI。

輸出 DC-DC 轉換器和偏置電源

下圖描繪了使用 TFS7703H 實現的 12 V
、170 W 2 開關正激轉換器和 12 V、10 W 反激式備用轉換器。

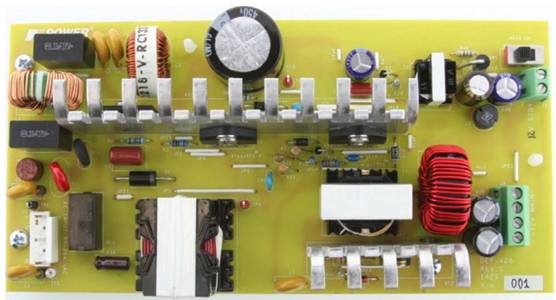

使用 HiperPFSTM -2 (PFS7326H) 和 HiperTFSTM-2 (TFS7703H) 的 180 W 功率因數校正電源

使用 HiperPFS-2 和 HiperTFS-2 輸出級的 180 W 功率因數校正電源原理圖

初級偏置電源

元件 D3、Q1、C18
、R14-15 和 VR2 調節 U2 和 U3 的偏置電源電壓。未調節的偏置電源由備用轉換器變壓器 T2 上的初級參考繞組生成。該繞組的輸出經D7和C24整流和濾波。偏置電源通過光耦合器 U6 的輸出開啟
，以開啟 U2 和 U3 的正向轉換器部分。
