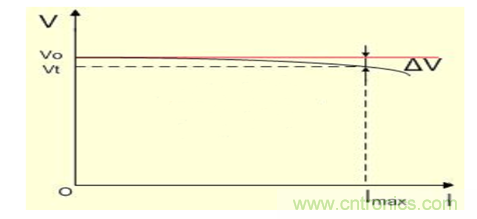

我wo們men知zhi道dao被bei供gong電dian芯xin片pian實shi時shi需xu要yao的de電dian流liu大da小xiao也ye是shi不bu一yi樣yang的de，那na麼me在zai需xu要yao電dian源yuan芯xin片pian輸shu出chu不bu一yi樣yang電dian流liu大da小xiao的de時shi候hou，芯xin片pian的de輸shu出chu電dian壓ya有you什shen麼me變bian化hua呢ne？我wo們men肯ken定ding想xiang無wu論lun電dian源yuan芯xin片pian輸shu出chu多duo大da的de電dian流liu
，電dian壓ya都dou恒heng定ding的de保bao持chi為wei額e定ding電dian壓ya
，但dan是shi事shi實shi上shang是shi這zhe樣yang嗎ma
？

？我wo們men還hai是shi像xiang之zhi前qian的de文wen章zhang一yi樣yang

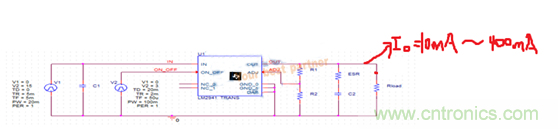

，采cai用yong同tong樣yang的deLDO電源模型（LM2941）進行仿真，我們通過改變該模型的輸出電流從10mA到400mA時，我們來觀察輸出電壓的變化情況。

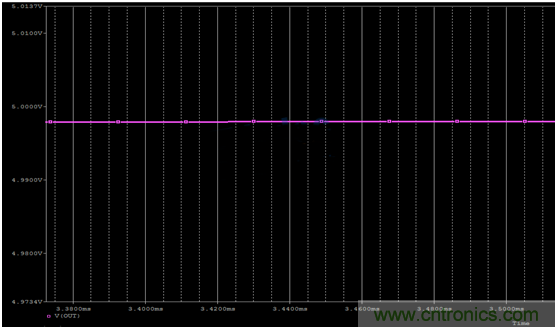

10mA輸出電流時，輸出電壓為4.99V。

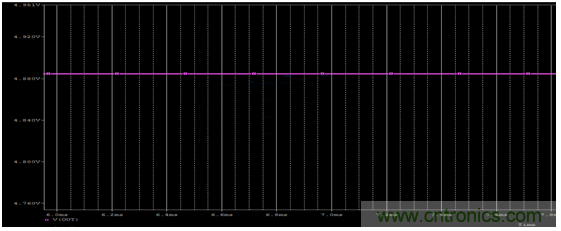

400mA輸出電流時，輸出電壓為4.89V。





得到在400mA時差別為0.1V左右

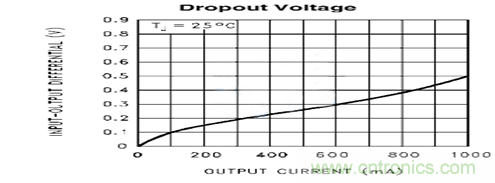

，對照該芯片文檔，該仿真結果滿足要求。





如果使用DC-DC電源，情況又是怎麼樣呢

？我們仍使用之前的TPS5430模型進行仿真。

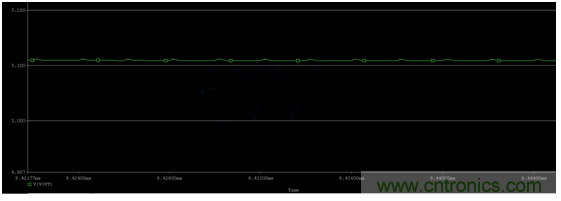

輸出10mA電流時
，該電源輸出電壓為5.13V。

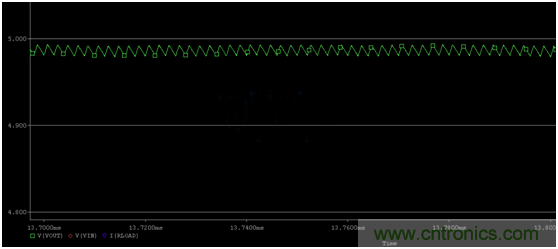

輸出400mA電流時，該電源輸出電壓為4.97V。





從10mA到400mA差別達到0.16V，大於LDO電源。而且需要注意的是

，一般DC-DC電源輸出能達到幾A到幾十A，這樣平攤的話
，輸出更高的電流，電壓差勢必會更高。



說到這裏，大家可能會問

，如果LDO電源也輸出那麼高電流的時候還不是一樣比較差？答案是.....LDO電源一般不可能有那麼高的電流輸出，為什麼呢？繼續以LM2941模型進行下麵的仿真。

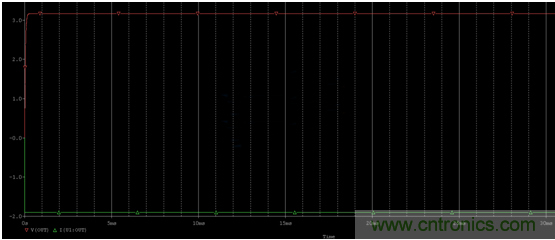

假設需要LM2941輸出3A的電流（通過減小負載電阻）
，仿真得到的結果是：







結果隻能輸出3V多的電壓，電流也隻有不到2A。查看該芯片文檔，發現最大輸出電流僅為1A，因此上述的仿真本身就是不成立的。

（來源：一博自媒體
，作者：黃剛）
