鑒於在上篇文章，不少人首先關注開關電源和LDO電源效率及功耗上的差異

，那本篇文章就展開談談它們的效率問題。所謂效率，其實就是傳遞到輸出端的功率比
，等於（傳遞的功率/輸入的功率）*100%。我們首先通過理想的仿真模型來直觀的看看它們的差別。



我們對比TI的TPS5430（DC-DC）和LM2941（LDO）
，都是由15V轉成5V。

它們的典型電源鏈路結構及仿真結果分別如下：

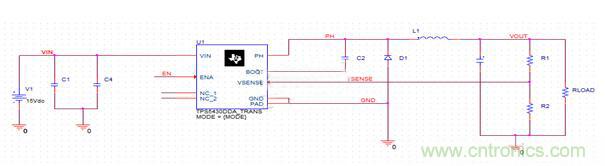

TPS5430（DC-DC）（5V-3A輸出）





仿真結果：

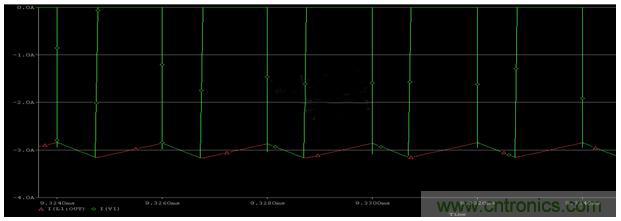

輸入和輸出電流如下：

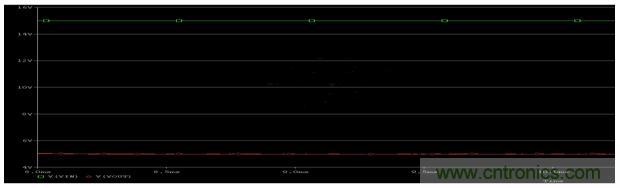

而輸入輸出電壓為：





由功率=V*I，輸入電流幅度為3A，占空比為1/3

，而輸出電流為3A，因此基本上輸入功耗和輸出功耗接近，效率幾乎為100%。

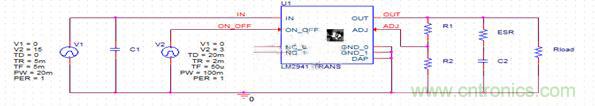

LM2941（LDO）（5V-300mA輸出）





仿真結果：

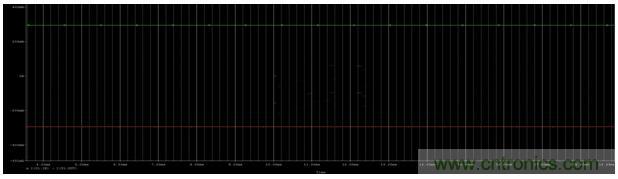

輸入和輸出電流如下：

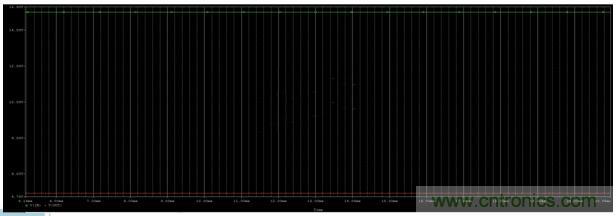

而輸入輸出電壓如下：





可見。LDO由於輸入輸出電流大小相同
，為300mA（其實上會有很小部分靜態電流流向地），而輸入輸出電壓比為3，因此效率隻有33%。



LDOdianyadexiaolvhuinamedine
，gonghaodaodilangfeizainalile？kandajiadehuifuyeshuodaole
，zhuyaojiushichuanliantiaozhengguandeneizuxiaohaodiaole
，geixinpianhuizaochengshenmeyingxiangne？zuidadeyingxiangjiushifare，zheyejiushiweishenmeLDO的輸入輸出壓差不能太大
，另外輸出電流也不能太大，不然效率降低之餘造成的發熱量是非常嚴重的

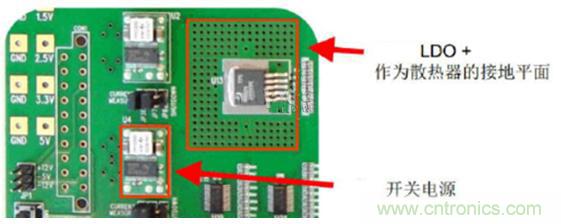

，因此有的LDO封裝上需要加大麵積的散熱片，這也導致了LDO的體積或者需要在PCB的散熱平麵較大，如下所示：





看上去LDO電(dian)源(yuan)的(de)效(xiao)率(lv)如(ru)果(guo)是(shi)高(gao)壓(ya)差(cha)
，大(da)電(dian)流(liu)輸(shu)出(chu)的(de)情(qing)況(kuang)下(xia)是(shi)比(bi)較(jiao)難(nan)提(ti)高(gao)的(de)了(le)。那(na)麼(me)，開(kai)關(guan)電(dian)源(yuan)呢(ne)
？我(wo)們(men)直(zhi)觀(guan)上(shang)知(zhi)道(dao)效(xiao)率(lv)會(hui)比(bi)較(jiao)高(gao)，從(cong)仿(fang)真(zhen)上(shang)看(kan)開(kai)關(guan)電(dian)源(yuan)的(de)效(xiao)率(lv)也(ye)幾(ji)乎(hu)滿(man)格(ge)，那(na)其(qi)實(shi)上(shang)呢(ne)
，開(kai)關(guan)電(dian)源(yuan)效(xiao)率(lv)有(you)損(sun)耗(hao)嗎(ma)，主(zhu)要(yao)會(hui)損(sun)耗(hao)在(zai)什(shen)麼(me)地(di)方(fang)呢(ne)？

（來源：一博自媒體

，作者：黃剛）
