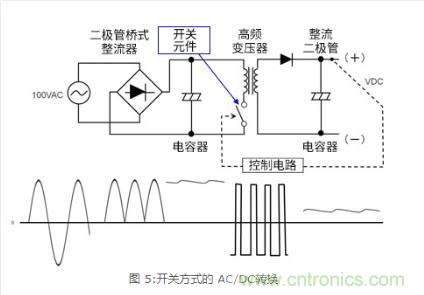

使用開關元件的AC/DC轉換方式如圖5所示。



開關方式為一開始先用橋式二極器，整流100VAC。變壓器方式，會先利用變壓器降低AC/AC電壓，但開關方式卻是直接整流高AC電壓。因此，橋式二極管必須能夠承受高電壓。100VAC的峰值約140V左右。



再以電容器使其平滑。這部分同樣使用高電壓規格品。



接著，通過開關元件ON/OFF斬波(切分)高DC電壓
，並經由高頻變壓器

，將電能傳送至二次側。



此時的ON/OFF頻率，也就是開關頻率，使用比輸入AC頻率50/60Hz高出許多的數十kHz，然後再轉換成呈現如圖5般方波的AC。

利用二次側的整流二極管，整流該高頻率AC電壓

，接著以電容器使其平滑後
，再轉換成設定的DC輸出電壓。圖片中省略了高頻率AC電壓的整流波形
，但它是使用1個二極管的半波整流
，因此請各位參照圖2。此外，轉換成需要的DC電壓時，必須設定如圖5般的開關元件控製電路。（此電路構造為反激式的範例。反激式留待後述。）



切分高DC電壓轉換成AC，之後再通過整流-平滑，轉換成低DC電壓的方法，和一般采用開關方式轉換DC/DC相同。此進一步細分采用開關DC/DC轉換的過程，就是先從DC開關成AC後
，再開關至DC。另外，使用3引腳的線性穩壓器轉換DC/DC時，就隻是單純將DC轉換成DC而已。



整流-平滑後以開關DC/DC轉換原理



先說明整流AC後再轉換成DC的原理，並在之後約略解說一下采用開關方式轉換DC/DC的原理。

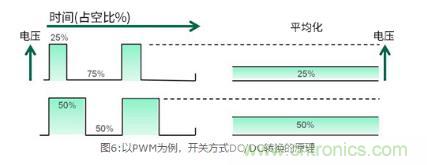

圖6是利用代表性的控製方式PWM（Pulse Width Modulation:脈衝寬度調製)方式加以降壓的原理。PWM是指讓周期(頻率)保持恒定，調整ON和OFF的時間比，也就是占空比來進行控製的方法，能運用在多種應用上。采用PWM時
，經由開關將DC電壓轉換成達到必要占空比的AC後

，接著再進行整流回到DC，以取得想要的DC電壓。例如經由開關將100VDC轉換成周期25%ON、剩下OFF的25:75的AC。接著
，整流-平滑該AC
，也即將其均勻化後轉換成DC
，電壓就會轉換成相當於25%的25VDC。事實上，DC/DC轉(zhuan)換(huan)屬(shu)於(yu)功(gong)率(lv)轉(zhuan)換(huan)，必(bi)須(xu)提(ti)升(sheng)轉(zhuan)換(huan)效(xiao)率(lv)，雖(sui)然(ran)不(bu)必(bi)如(ru)圖(tu)片(pian)般(ban)配(pei)置(zhi)
，但(dan)仍(reng)須(xu)遵(zun)照(zhao)其(qi)原(yuan)理(li)。此(ci)外(wai)，負(fu)載(zai)電(dian)流(liu)如(ru)果(guo)增(zeng)加(jia)，電(dian)壓(ya)就(jiu)會(hui)下(xia)降(jiang)，反(fan)之(zhi)
，必(bi)須(xu)增(zeng)加(jia)控(kong)製(zhi)電(dian)路(lu)的(de)脈(mai)衝(chong)寬(kuan)度(du)
，並(bing)將(jiang)電(dian)壓(ya)返(fan)回(hui)到(dao)設(she)定(ding)值(zhi)
，進(jin)行(xing)反(fan)饋(kui)控(kong)製(zhi)，因(yin)此(ci)脈(mai)衝(chong)寬(kuan)度(du)無(wu)法(fa)保(bao)持(chi)恒(heng)定(ding)。



總而言的，AC/DC轉換是直接將輸入的AC電壓整流-平滑後，轉換成DC，再將該DC轉換成高頻率的AC，接著重複整流-平滑步驟，轉換成想要的DC電壓。和前述的變壓器方式相比，必須重複AC/DC轉換2次，讓人覺得非常複雜。的確是有些複雜，但優點大於缺點，因此近年來采用開關方式的AC/DC轉換器日漸增加。至於有哪些優點則留待後述。



開關方式使用部件和安裝例

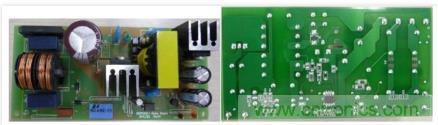

圖7的照片是采用開關方式的AC/DC轉換所必須部件和電路安裝例。基本構造和圖5相同
，將輸出電壓反饋至PWM控製電路上，借此穩定控製。



圖7:PWM開關方式 AC/DC轉換器的部件和安裝例



部件和前述的變壓器方式相似
，但橋式二極管、一次側的電解電容器、開關元件(晶體管)，全部采用可支持高電壓的規格品。



必須以數十kHz的高頻率才能工作的變壓器
，我們稱為高頻變壓器或開關式變壓器。開關式變壓器的鐵芯，一般都是使用鐵氧體。



開關元件基本上使用晶體管。有功率晶體管或開關晶體管等多種名稱，但則以開關電源用的高功率MOSFET最為普遍。開關晶體管必須配合輸出功率選擇適合的規格
，但當輸出功率不太時
，就能夠使用內置開關晶體管的控製IC，減少部件數量。



至於穩定輸出電壓的控製電路，可以使用晶體管和運算放大器等單獨的元件組成電路。最近除了正確
、穩定控製外
，也開始提供各種保護功能，因此愈來愈多裝置采用AC/DC轉換用IC。特別是在電路基板上安裝AC/DC電源時，設計電路上以AC/DC轉換器用IC為中心會較為實際。另外，該電路的控製IC是安裝在基板背麵下方正中央旁邊。雖然SOP8是非常小的封裝，但除了控製功能外，還具備了多種保護功能。

（來源：ROHM
，作者：ROHM）
