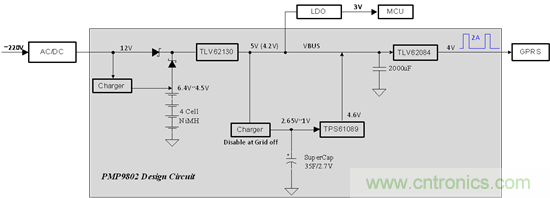

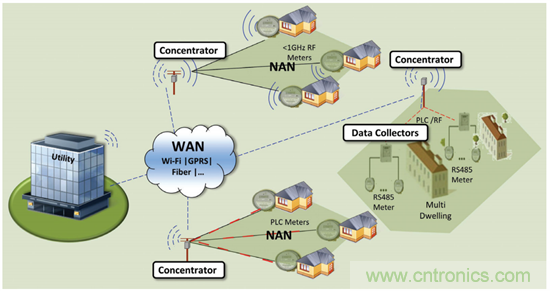

根據這個要求TI設計GPRS模塊不間斷供電如圖1所示。電路主要包括低成本的線性充電電路，兩個降壓型DC-DC變流器TLV62130和TLV62084和一個升壓型DC-DC變流器TPS61089。當來自電網的12V正常時
，TLV62130工作輸出5V，TPS61089停止工作。電池和超級電容被充電；當12V不正常，TLV62130停止工作
，TPS61089自動開始工作並將VBUS電壓穩定在4.6V
，超級電容放電
；當超級電容能量耗盡後，TLV62130重新開始工作，利用電池能量將VBUS電壓穩定在4.2V，保證GPRS足夠的工作電壓。因為采用了高性能的升壓變流器TPS61089
，單節超級電容的工作電壓可以低至1V
，超級電容的能量利用率是85%。



圖1：GPRS模塊供電結構圖

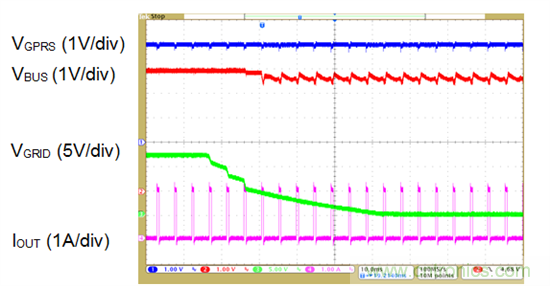

圖2是設計電路從電網供電不正常至超級電容供電轉換期間的工作波形。GPRS模塊的工作電流IOUT用持續577µS、峰值2A
、占空比1/8的脈衝電流模擬。在電網供電VGRID跌落後，母線電壓VBUS從5V降低至4.6V，但GPRS模塊的供電VGPRS保持不變，滿足設計要求。



圖2：模擬電網掉電的工作波形
