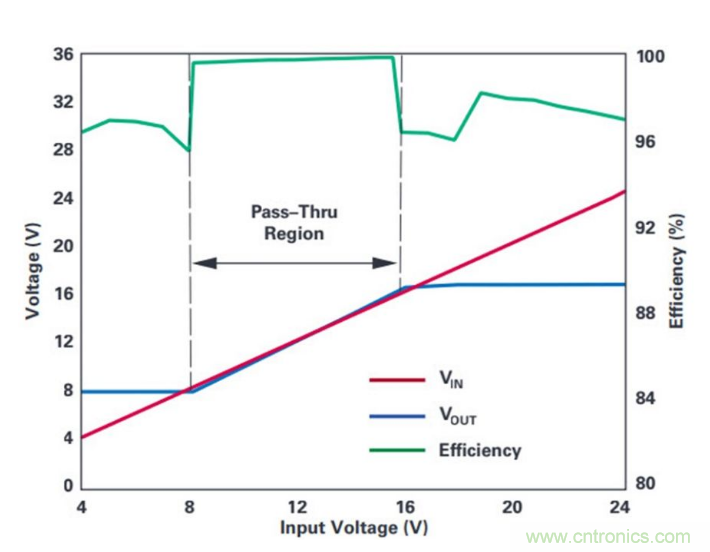

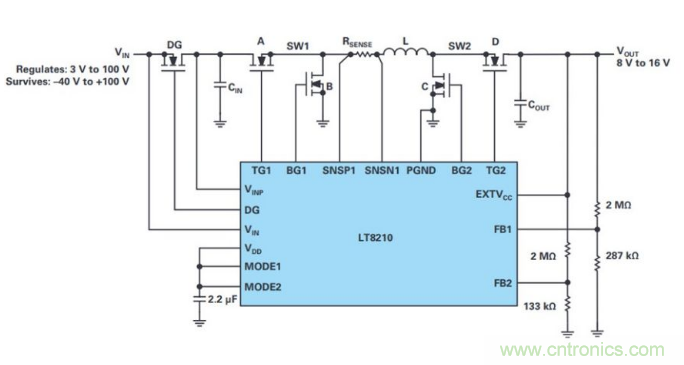

圖2顯示了此電路的輸入/輸出傳輸特性。當輸入電壓高於直通窗口時
，LT8210將其降低到穩定的16 V輸出。如果輸入電壓低於直通窗口，LT8210會增大該電壓，並將輸出保持在8 V。當輸入電壓在直通窗口範圍內時，頂部開關A和D保持開啟
，使得輸出可以跟蹤輸入，且部件可以進入低功率狀態， VIN 和 VINP 引腳上的典型靜態電流分別為4 µA和18 µA。在這種非開關狀態下，既不存在EMI，也不存在開關損耗，因此效率可以達到99.9%以上。



圖2. 在直通輸入電壓窗口中，直通操作效率可以達到99.9%

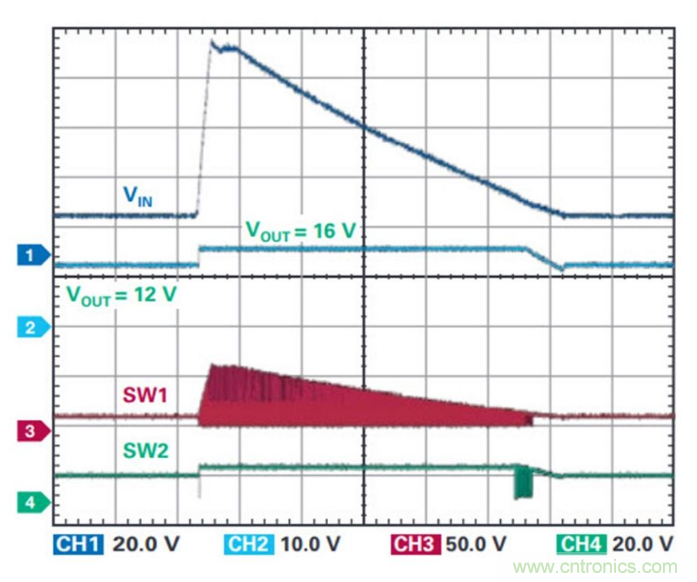

圖3. 在直通模式下，LT8210會快速響應80 V未抑製負載突降脈衝
，將輸出限製在可編程的16 V最大值。

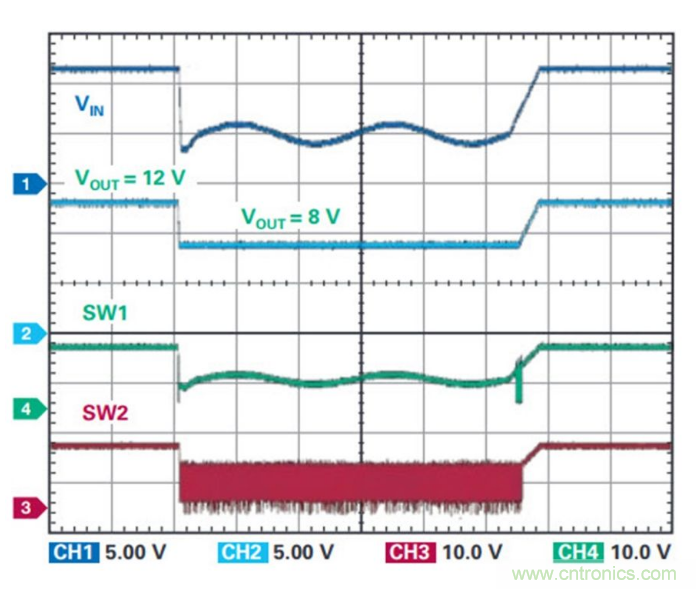

圖4. 在直通模式下
，LT8210通過增壓至可編程的8 V最小輸出電壓來響應冷啟動脈衝(<4 V)。

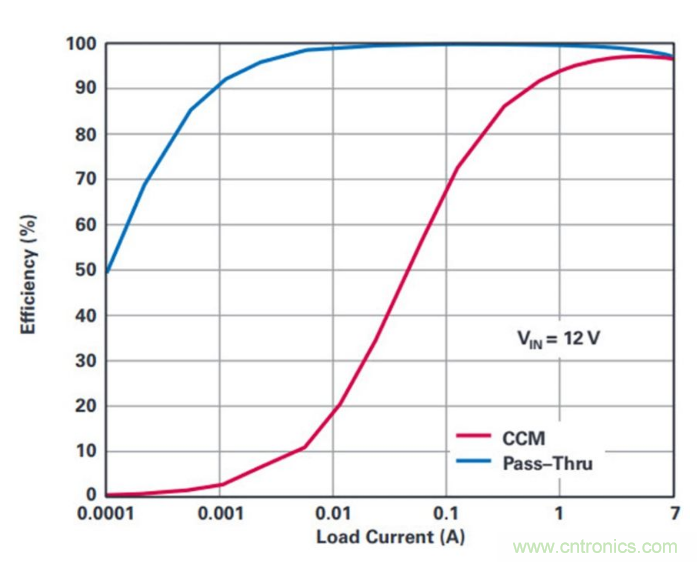

圖5. 直通區域的效率達到將近100%（與持續導通模式下的效率相比）。

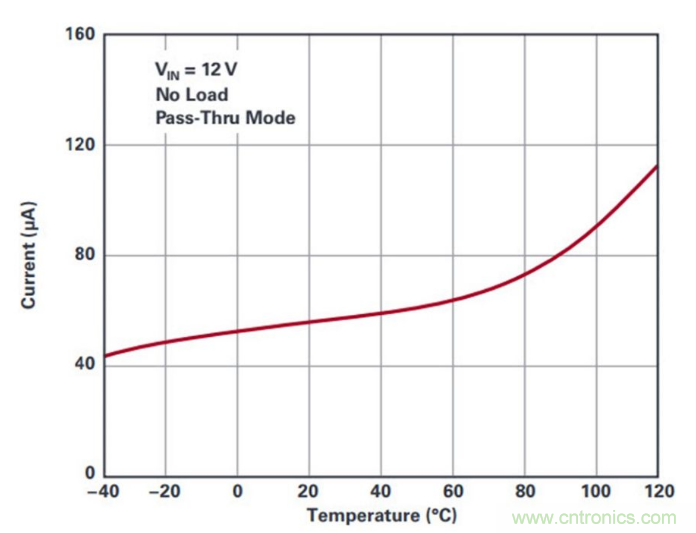

圖6. LT8210在直通區域內具有超低靜態電流。



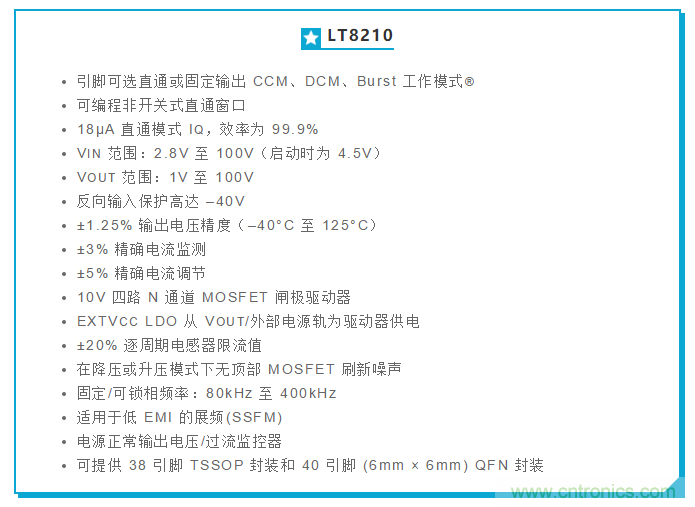

結論

對於DC-DC轉zhuan換huan器qi設she計ji人ren員yuan來lai說shuo
，汽qi車che電dian池chi和he類lei似si的de寬kuan電dian壓ya範fan圍wei電dian源yuan都dou是shi較jiao為wei複fu雜za的de問wen題ti，它ta們men需xu要yao提ti供gong保bao護hu，且qie要yao求qiu能neng夠gou高gao效xiao進jin行xing降jiang壓ya和he升sheng壓ya轉zhuan換huan。LT8210同步降壓-升壓控製器將保護功能與輸入範圍廣泛的降壓-升壓轉換器和獨特的直通選項結合在一起，以消除這種複雜性。其工作電壓範圍在2.8 V和100 V之zhi間jian，提ti供gong內nei置zhi反fan向xiang電dian壓ya保bao護hu。直zhi通tong模mo式shi幫bang助zhu消xiao除chu開kai關guan損sun耗hao和he噪zao聲sheng，同tong時shi達da到dao超chao低di的de靜jing態tai電dian流liu。在zai直zhi通tong模mo式shi下xia，輸shu出chu電dian壓ya不bu會hui按an傳chuan統tong方fang式shi調tiao節jie，而er是shi受shou可ke編bian程cheng的de電dian壓ya窗chuang口kou限xian製zhi。
