一、電阻的基本原理



電阻，和電感、電容一起
，是電子學三大基本無源器件；從能量的角度，電阻是一個耗能元件
，將電能轉化為熱能。

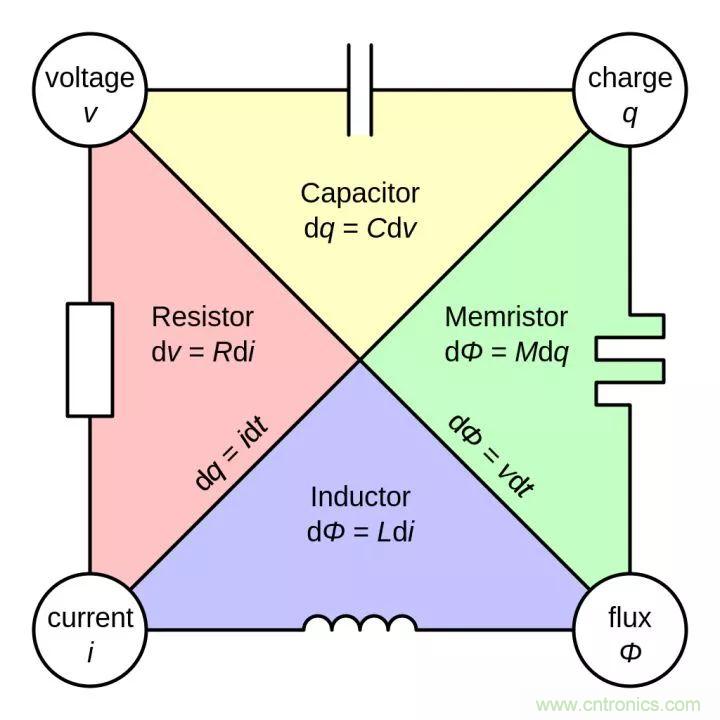

數年前
，出現了第四種基本無源器件
，叫憶阻器(Memristor)，代表磁通量和電荷量之間的關係。XX文庫裏也有很多資料
，有興趣可以了解一下。



圖片出自維基百科Memristor



通常
，都是根據歐姆定律來定義電阻，給電阻加一個恒定電壓，會產生多大電流；也可以，通過焦耳定律來定義，當電阻流過一個電流
，單位時間內會產生多少熱量。



實際電阻的等效模型





同樣的，實際電阻都是非理想的
，存在一定引線電感和極間電容，當應用場合頻率較高，這些因數不能忽略。

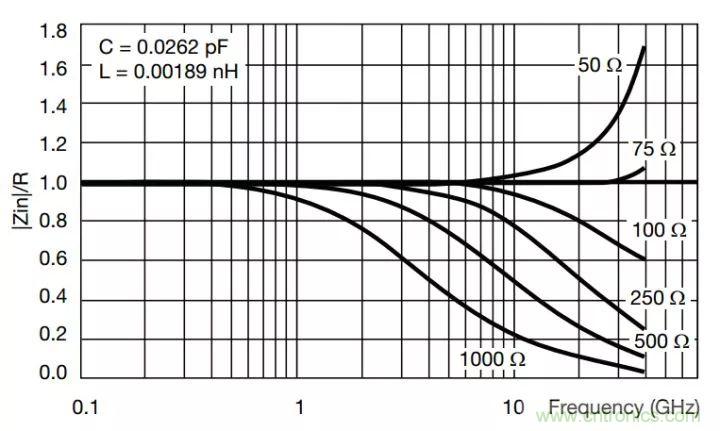

某薄膜電阻的頻率特性



上圖電阻的高頻特性非常好，可以看到極間電容隻有0.03pF，引線電感隻有0.002nH，其中75Ω的電阻可以到30GHz。我們通常使用的貼片電阻大都是厚膜電阻
，性能遠達不到如此，其引線電感有幾個nH，極間電容也有幾個pF，大多隻能用到幾百MHz或幾個GHz。

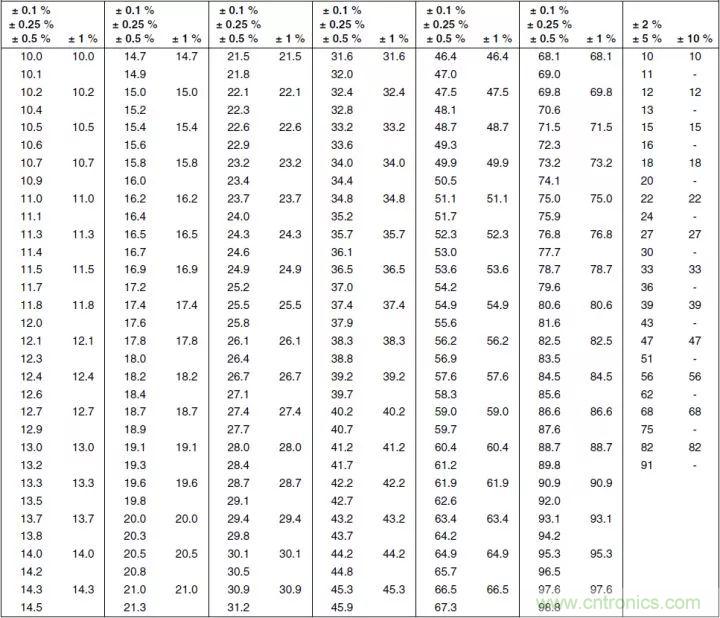

標準阻值表



上圖出自Vishay文檔



通常電阻阻值都是標準，上圖給出了不同精度(容差)的電阻的標準阻值，通常乘以10的倍數或除以10的倍數，就可以得到所有阻值。



如何記住上述阻值表呢？其實也很簡單，注意以下三點：



● 不同精度的電阻對應著不同精度的係列。通常10%精度的是E12係列
，2%和5%是E24係列，1%是E96係列，而0.1%
、0.25%和0.5%是E192係列。

● 係列名中的數字代表著該係列有幾個標準阻值
，通常為6的倍數。例如
，E12係列有12個不同的阻值，E192係列有192個不同的阻值。

● 每個係列的阻值都近似是一個等比數列，公比為10開多少次方，基數是10Ω。例如E12係列的公比是10開12次方，E96係列的公比都是10開96次方。



有興趣的可以按照上表數一數，算一算是不是上述規律。另外
，根據IEC的規定，2%精度對應是E48係列有48個阻值
，有興趣的可以算一下是哪些值。上表中，Vishay可能不生產該係列了。



阻值標記(Marking)



通常我們使用最多的就是5%和1%的片狀電阻，一般0603以上的電阻封裝上都有標記表示電阻值。



E24係列(5%)



對於大於10Ω，通常有3位數字表示阻值
，前兩個表示阻值基數，最後一位表示乘以10的幾次方。例如標記100代表10Ω，而不是100Ω，472代表4.7kΩ。小於10Ω通常用R來表示小數點，例如2R2，表示2.2Ω。



E96係列(1%)



通常由2位數字加一個字母表示，2位數字代表是E96係列的第幾個阻值，字母表示乘以10的幾次方，其中Y代表-1，X代表0，A代表1
，B代表2，C代表3，以此類推。例如47C，從表中數到47個阻值，是30.1
，C代表乘以10的3次方，就是30.1kΩ。



另外
，對於軸向引線封裝的電阻

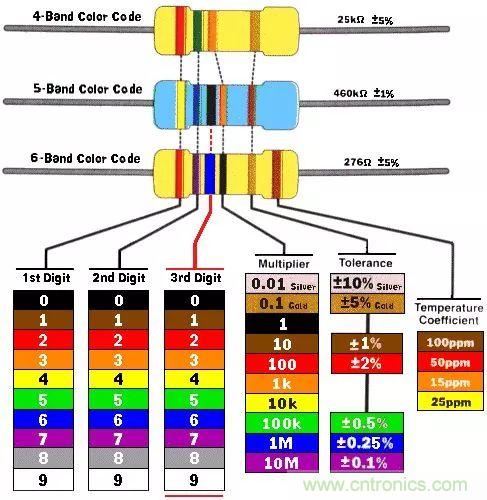

，阻值標記都是一圈一圈的色環，具體含義如下圖所示：



阻值色環碼



從cong左zuo往wang右you，前qian兩liang個ge或huo三san個ge環huan代dai表biao數shu字zi，接jie下xia來lai的de環huan代dai表biao乘cheng數shu，與yu前qian麵mian的de數shu字zi相xiang乘cheng便bian是shi阻zu值zhi。再zai接jie下xia來lai的de環huan代dai表biao電dian阻zu的de容rong差cha，最zui後hou就jiu是shi電dian阻zu的de溫wen度du係xi數shu。



二、電阻的工藝與結構



電阻的工藝種類繁多，可以根據阻值是否可以變化，分成兩大類介紹：



● 固定電阻

● 可變電阻



2.1 固定電阻



固定電阻，顧名思義就是電阻值是定值，不可變。大多數時候，我們使用的電阻都是固定值的。可以根據封裝的不同大致再分類



2.1.1 軸向引線電阻(Axial Leaded Resistor)



軸線引線電阻通常都是圓柱形，兩個外電極是圓柱體兩端的軸向導線，根據材料和工藝的不同還可以再分為多種。

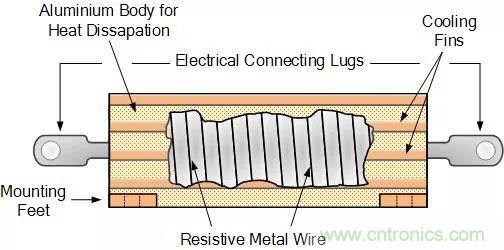

繞線電阻(Wire Wound Resistor)





繞線電阻是將鎳鉻合金導線繞在氧化鋁陶瓷基底上，一圈一圈控製電阻大小。繞線電阻可以製作為精密電阻

，容差可以到0.005%
，tongshiwenduxishufeichangdi
，quedianshiraoxiandianzudejishengdianganbijiaoda，bunengyongyugaopin。raoxiandianzudetijikeyizuodehenda，ranhoujiawaibusanreqi，keyiyongzuodagonglvdianzu。

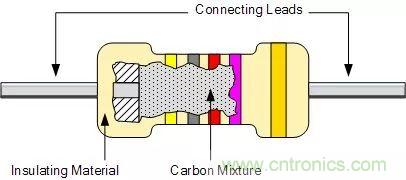

碳合成電阻(Carbon Composition Resistor)





碳(tan)合(he)成(cheng)電(dian)阻(zu)主(zhu)要(yao)是(shi)由(you)碳(tan)粉(fen)末(mo)和(he)粘(zhan)合(he)劑(ji)一(yi)起(qi)燒(shao)結(jie)成(cheng)圓(yuan)柱(zhu)型(xing)的(de)電(dian)阻(zu)體(ti)，其(qi)中(zhong)碳(tan)粉(fen)末(mo)的(de)濃(nong)度(du)決(jue)定(ding)了(le)電(dian)阻(zu)值(zhi)的(de)大(da)小(xiao)
，在(zai)兩(liang)端(duan)加(jia)鍍(du)錫(xi)銅(tong)引(yin)線(xian)，最(zui)後(hou)封(feng)裝(zhuang)成(cheng)型(xing)。碳(tan)合(he)成(cheng)電(dian)阻(zu)工(gong)藝(yi)簡(jian)單(dan)
，原(yuan)材(cai)料(liao)也(ye)容(rong)易(yi)獲(huo)得(de)，所(suo)以(yi)價(jia)格(ge)最(zui)便(bian)宜(yi)。但(dan)是(shi)碳(tan)合(he)成(cheng)電(dian)阻(zu)的(de)性(xing)能(neng)不(bu)太(tai)好(hao)
，容(rong)差(cha)比(bi)較(jiao)大(da)(也就是做不了精密電阻)，溫度特性不好，通常噪聲比較大。碳合成電阻耐壓性能較好，由於內部是可以看作是碳棒，基本不會被擊穿導致被燒毀。

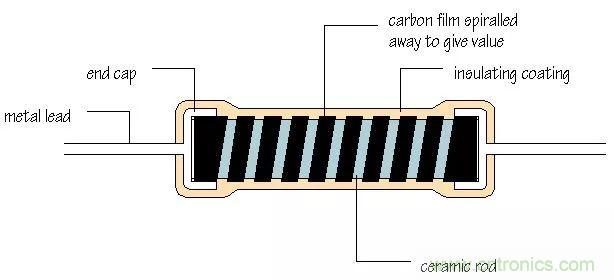

碳膜電阻(Carbon Film Resistor)





碳膜電阻主要是在陶瓷棒上形成一層碳混合物膜，例如直接塗一層，碳膜的厚度和其中碳濃度可以控製電阻的大小；為了更加精確的控製電阻，可以在碳膜上加工出螺旋溝槽，螺旋越多電阻越大

；最後加金屬引線，樹脂封裝成型。碳膜電阻的工藝更加複雜一點，可以做精密電阻，但由於碳質的原因，還是溫度特性不太好。

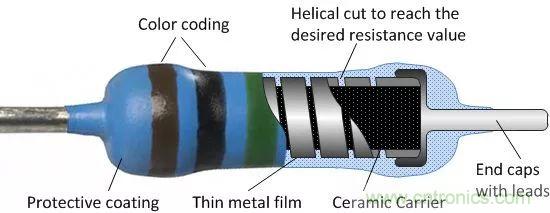

金屬膜電阻(Metal Film Resistor)





與yu碳tan膜mo電dian阻zu結jie構gou類lei似si
，金jin屬shu膜mo電dian阻zu主zhu要yao是shi利li用yong真zhen空kong沉chen積ji技ji術shu在zai陶tao瓷ci棒bang上shang形xing成cheng一yi層ceng鎳nie鉻ge合he金jin鍍du膜mo

，然ran後hou在zai鍍du膜mo上shang加jia工gong出chu螺luo旋xuan溝gou槽cao來lai精jing確que控kong製zhi電dian阻zu。金jin屬shu膜mo電dian阻zu可ke以yi說shuo是shi性xing能neng比bi較jiao好hao的de電dian阻zu，精jing度du高gao
，可ke以yi做zuoE192係列，然後溫度特性好，噪聲低，更加穩定。

Metal film resistor Â

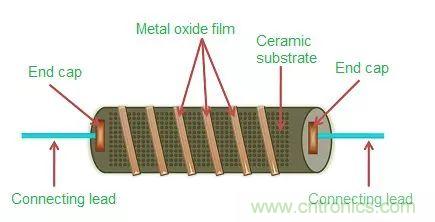

金屬氧化物膜電阻(Metal Oxide Film Resistor)



上圖出自Metal oxide film resistor



yujinshumodianzujiegouleisi，jinshuyanghuawumozhuyaoshizaitaocibangxingchengyicengxiyanghuawumo，weilezengjiadianzu
，keyizaixiyanghuawumoshangjiayicengtiyanghuawumo，ranhouzaiyanghuawumoshangjiagongchuluoxuangoucaolaijingquekongzhidianzu。jinshuyanghuawumodianzuzuidadeyoushijiushinaigaowen。

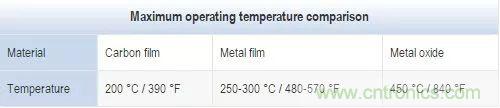

上圖出自Metal oxide film resistor Â



2.1.2 片狀電阻

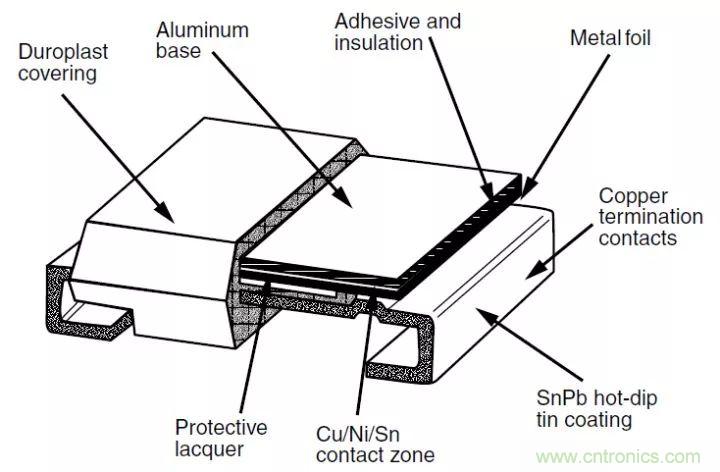

金屬箔電阻(Metal Foil Resistor)





金jin屬shu箔bo電dian阻zu是shi通tong過guo真zhen空kong熔rong煉lian形xing成cheng鎳nie鉻ge合he金jin，然ran後hou通tong過guo滾gun碾nian的de方fang式shi製zhi作zuo成cheng金jin屬shu箔bo
，再zai將jiang金jin屬shu箔bo黏nian合he在zai氧yang化hua鋁lv陶tao瓷ci基ji底di上shang
，再zai通tong過guo光guang刻ke工gong藝yi來lai控kong製zhi金jin屬shu箔bo的de形xing狀zhuang，從cong而er控kong製zhi電dian阻zu。金jin屬shu箔bo電dian阻zu是shi目mu前qian性xing能neng可ke以yi控kong製zhi到dao最zui好hao的de電dian阻zu。

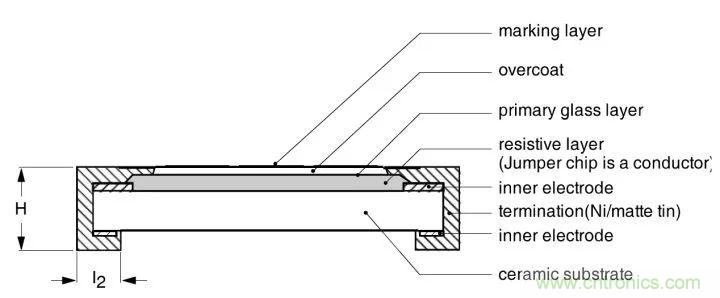

厚膜電阻(Thick Film Resistor)

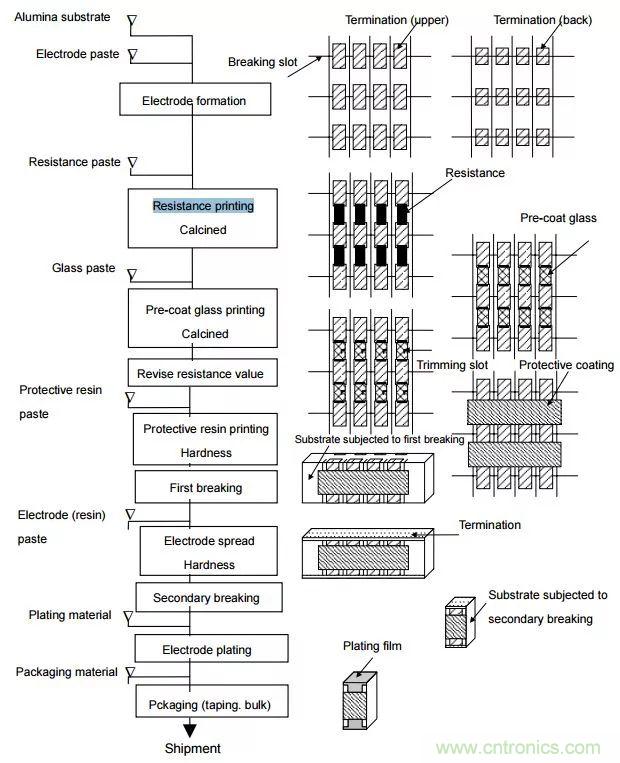

houmodianzucaiyongdesiwangyinshuafa，jiushizaitaocijidishangtieyicengbahuayindianji，ranhouzaidianjizhijianyinshuayicengeryanghualiaozuoweidianzuti。houmodianzudedianzumotongchangbijiaohou，dayue100微米。具體工藝流程如下圖所示。





厚膜電阻是目前應用最多的電阻，價格便宜，容差有5%和1%，絕大多數產品中使用的都是5%和1%的片狀厚膜電阻。



薄膜電阻(Thin Film Resistor)

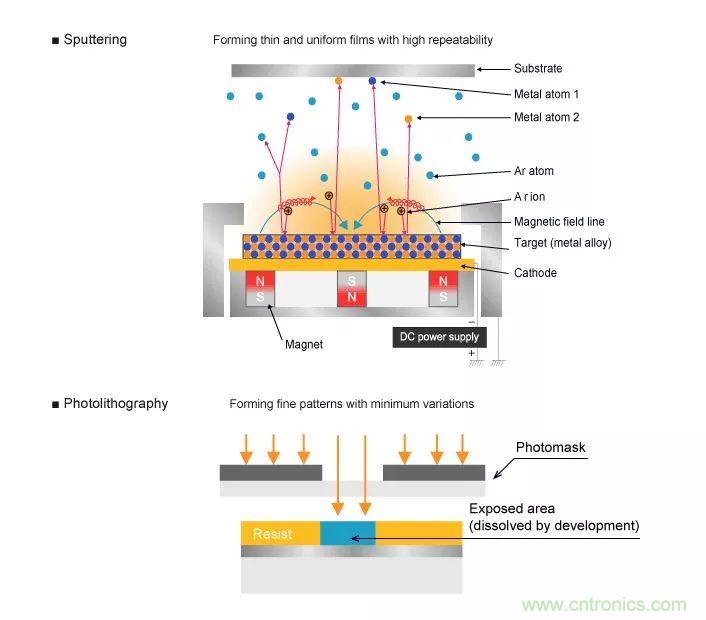

薄膜電阻就是氧化鋁陶瓷基底上通過真空沉積形成鎳化鉻薄膜，通常隻有0.1um厚，隻有厚膜電阻的千分之一

，然後通過光刻工藝將薄膜蝕刻成一定的形狀。Thin Film工(gong)藝(yi)在(zai)此(ci)前(qian)電(dian)容(rong)和(he)電(dian)感(gan)的(de)文(wen)章(zhang)中(zhong)已(yi)經(jing)提(ti)到(dao)過(guo)多(duo)次(ci)了(le)
，光(guang)刻(ke)工(gong)藝(yi)十(shi)分(fen)精(jing)確(que)，可(ke)以(yi)形(xing)成(cheng)複(fu)雜(za)的(de)形(xing)狀(zhuang)，因(yin)此(ci)，薄(bo)膜(mo)電(dian)容(rong)的(de)性(xing)能(neng)可(ke)以(yi)控(kong)製(zhi)的(de)很(hen)好(hao)。



上圖出自panasonic chip resistors



2.2 可變電阻



可變電阻就是電阻值可以變化，可以有兩種：一是可以手動調整阻值的電阻；另一種就是電阻值可以根據其他物理條件而變化。



2.2.1 可調電阻



shangzhongxuedeshihou，yinggaidoushiyongguohuadongbianzuqizuoshiyan，dongyidonghuadongbianzuqi，xiaodengpaokeyibianlianghuobianan。huadongbianzuqijiushiketiaodianzu，yuanlidoushiyiyangde。



可調電阻，通常分成了三種：



● Potentiometer



電dian位wei器qi或huo分fen壓ya計ji
，這zhe是shi一yi種zhong三san端duan口kou器qi件jian。電dian位wei器qi被bei中zhong間jian抽chou頭tou分fen成cheng兩liang個ge電dian阻zu

，通tong過guo中zhong間jian抽chou頭tou可ke以yi改gai變bian兩liang個ge電dian阻zu的de阻zu值zhi

，就jiu可ke以yi改gai變bian分fen得de的de電dian壓ya。



● Rheostat



變阻器
，其實就是電位器，唯一的區別就是變阻器隻需要用到兩個端口，純粹一個可以精確調整阻值的電阻。



● Trimmer



微調器，其實也是電位器，隻不過不需要經常調整，例如設備出廠的時候調整一下即可，通常需要用螺絲刀等特殊工具才能調整。



2.2.2 敏感電阻



敏感電阻是一類敏感元件，這類電阻大都對某種物理條件特別敏感，該物理條件一變化，電阻值就會隨著變化，通常可以用作傳感器， 例如光敏電阻、濕敏電阻
、磁敏電阻等等。在電路設計應用比較多的應該是熱敏電阻和壓敏電阻，常用作保護器件。

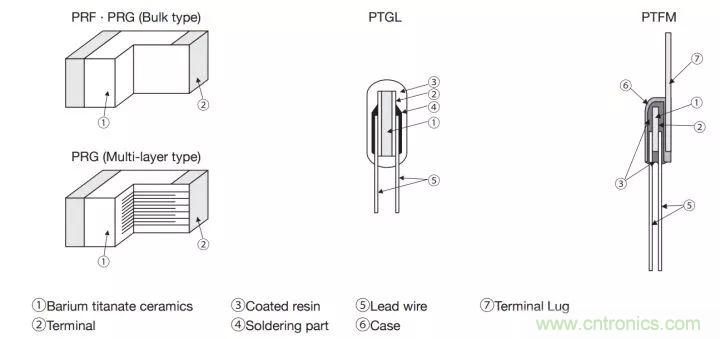

熱敏電阻



上圖出自Murata Application Manual - PTC



PTC就是正溫度係數電阻，通常有兩種：一種是陶瓷材料

，叫CPTC，適用於高電壓大電流場合；另一種是高分子聚合物材料，叫PPTC
，適用於低電壓小電流場合。



陶瓷PTC，其電阻材料是一種多晶體陶瓷，是碳酸鋇、二氧化鈦等多種材料的混合物燒結而成。PTC溫度係數具有很強的非線性
，當溫度超過一定閾值時電阻會變得很大
，相當於斷路，從而可以起到短路和過流保護的作用。

同時還有負溫度係數電阻，即NTC就不詳細介紹了。

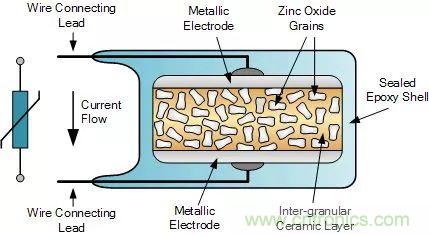

壓敏電阻



上圖出自Varistor and the Metal Oxide Varistor Tutorial



壓敏電阻通常都是金屬氧化物可變電阻
，即Metal Oxide Varistor(MOV)
，其電阻材料是氧化鋅顆粒和陶瓷顆粒混合後一起燒結成型。MOV的特性就是當電壓超過一定閾值的時候，電阻迅速下降，可以通過大電流，因此可以用於浪湧防護和過壓保護。

將氧化鋅陶瓷采用和MLCC類似的工藝製作成多層型壓敏電阻，即 MLV。MLV封裝較小，通常是片狀的，額定電壓和通流能力都比MOV小很多，適用於低壓直流場合。



三、電阻的應用與選型



電阻的廠商主要有國巨、鬆下、羅姆、威世、還有國內的風華高科等等。



3.1 電阻的應用



jibenshangmeiyoudianlubanhuibuyongdianzu
，renhedianlubanshangshiyongzuiduodeqijianjiushidianronghedianzu。gezhongshangxialadianzu，fankuidianzudengdeng。shuipingyouxian
，jiandanjiangshuyixia。



熱效應



根據焦耳定律，電流流過電阻就會發熱。電阻的熱效應的應用也有很多，電熱毯
、電火桶
、電水壺。



對於一些室外應用的電子設備
，特別對於一些集成有高性能CPU的SOC，對dui工gong作zuo溫wen度du要yao求qiu很hen苛ke刻ke
，大da都dou隻zhi能neng滿man足zu商shang業ye級ji應ying用yong，大da冬dong天tian在zai東dong北bei，零ling下xia三san十shi多duo度du，溫wen度du太tai低di，很hen可ke能neng開kai不bu了le機ji。通tong常chang都dou會hui加jia一yi個ge大da功gong率lv電dian阻zu做zuo預yu加jia熱re功gong能neng

，當dang溫wen度du上shang來lai後hou，設she備bei啟qi動dong了le再zai關guan掉diao。之zhi所suo有you關guan掉diao，因yin為wei設she備bei自zi己ji工gong作zuo的de功gong耗hao也ye會hui發fa熱re，可ke以yi保bao持chi溫wen度du。

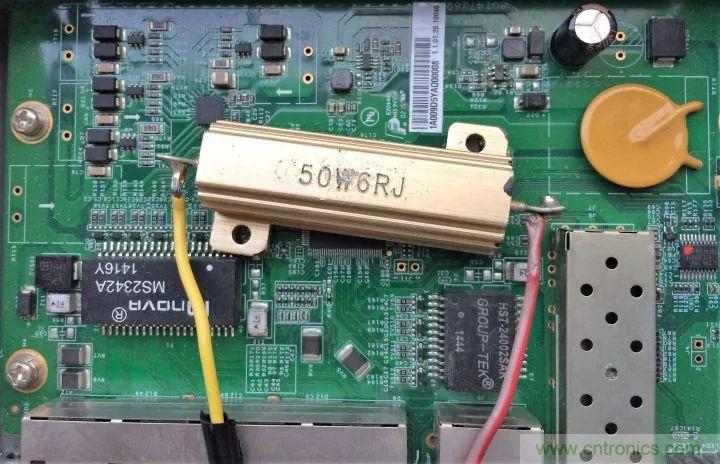

作zuo為wei硬ying件jian工gong程cheng師shi，經jing常chang要yao跑pao到dao環huan境jing實shi驗yan室shi去qu定ding位wei問wen題ti。為wei了le複fu現xian一yi個ge高gao溫wen問wen題ti，需xu要yao跑pao到dao環huan境jing實shi驗yan室shi搭da測ce試shi環huan境jing，關guan鍵jian溫wen箱xiang就jiu那na麼me幾ji個ge，還hai要yao預yu約yue，經jing常chang要yao排pai隊dui太tai麻ma煩fan了le。於yu是shi我wo就jiu自zi己ji作zuo了le一yi個ge再zai簡jian單dan不bu過guo的de定ding位wei神shen器qi
，就jiu是shi給gei水shui泥ni電dian阻zu焊han一yi個geDC電dian源yuan座zuo子zi
，然ran後hou插cha各ge種zhong電dian源yuan適shi配pei器qi，調tiao整zheng溫wen度du。然ran後hou往wang某mou某mou芯xin片pian上shang放fang個ge幾ji分fen鍾zhong

，沒mei有you問wen題ti，再zai換huan一yi個ge
，問wen題ti複fu現xian
，問wen題ti聚ju焦jiao到dao某mou個ge芯xin片pian上shang
，在zai自zi己ji的de工gong位wei上shang就jiu完wan成cheng高gao溫wen問wen題ti的de定ding位wei。



零歐姆電阻



零歐姆電阻也叫跳線電阻(Jumper)。在(zai)電(dian)路(lu)設(she)計(ji)中(zhong)
，為(wei)了(le)調(tiao)試(shi)方(fang)便(bian)或(huo)者(zhe)作(zuo)兼(jian)容(rong)設(she)計(ji)經(jing)常(chang)使(shi)用(yong)。例(li)如(ru)在(zai)作(zuo)預(yu)研(yan)設(she)計(ji)時(shi)
，為(wei)了(le)調(tiao)試(shi)時(shi)能(neng)測(ce)試(shi)芯(xin)片(pian)的(de)每(mei)組(zu)電(dian)源(yuan)的(de)工(gong)作(zuo)電(dian)流(liu)
，通(tong)常(chang)需(xu)要(yao)用(yong)零(ling)歐(ou)姆(mu)電(dian)阻(zu)將(jiang)電(dian)源(yuan)分(fen)成(cheng)多(duo)路(lu)。



使用零歐姆電阻時
，最常遇到的問題就是功耗怎麼算

，如何判斷選擇的電阻是否滿足要求？



此時

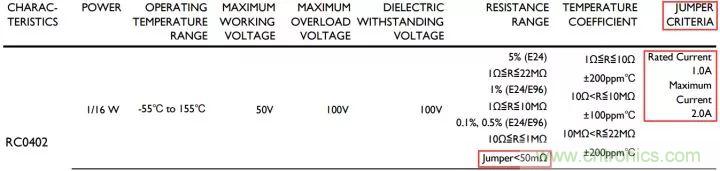

，就需要從電阻的規格書中獲取相關參數，從下圖可以看出RC0402的零歐姆電阻


，其電阻值不會超過50mΩ，額定電流不超過1A
，由此就可以判斷電阻是否滿足設計要求。通常0402的零歐姆電阻都可以滿足1A以下的電流要求。



原圖截自GENERAL PURPOSE CHIP RESISTORS - Yageo



限流



有些時候電路中需要一組幾十毫安的電源
，但是其電壓在電路中其他地方都用不到
，此時單獨弄一組DCDC或者LDO都不太合適，因為電流太小。此時可以使用穩壓管穩壓電路。



分壓



分壓例如ADC采樣電路，DCDC輸出電壓反饋
，電平轉換等等。



匹配電阻



對於高速信號，PCB走zou線xian需xu要yao考kao慮lv傳chuan輸shu線xian模mo型xing，要yao保bao證zheng阻zu抗kang匹pi配pei，防fang止zhi信xin號hao反fan射she會hui影ying響xiang信xin號hao完wan整zheng性xing。阻zu抗kang匹pi配pei就jiu是shi保bao證zheng負fu載zai阻zu抗kang與yu傳chuan輸shu線xian的de特te征zheng阻zu抗kang相xiang等deng以yi消xiao除chu反fan射she。最zui常chang用yong最zui簡jian單dan的de就jiu是shi源yuan端duan串chuan聯lian匹pi配pei
，即ji在zai信xin號hao源yuan端duan串chuan聯lian一yi個ge電dian阻zu
，該gai電dian阻zu和he源yuan內nei阻zu之zhi和he等deng於yu傳chuan輸shu線xian特te征zheng阻zu抗kang，這zhe樣yang即ji使shi負fu載zai端duan不bu匹pi配pei，信xin號hao反fan射she回hui來lai會hui被bei源yuan端duan信xin號hao

，不bu會hui再zai次ci反fan射she。


此外，還有各種非線性的靈敏電阻，可以用作傳感器、保護電路等等。



3.2 電阻的選型



選型簡單的說，就是根據器件的規格書
，提取關鍵參數，判斷是否滿足應用的要求。



3.2.1 固定值電阻

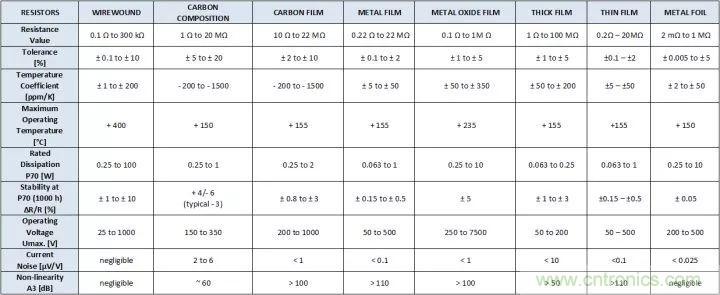

常見類型的電阻的主要參數的對比如下圖所示，出貨量最大的應該是厚膜電阻和金屬膜電阻。





3.2.2 熱敏電阻



PTC在電路中的主要作用和保險絲類似
，就是過流保護

，區別就是保險絲是一次性的，而PTC是可恢複的，而很多時候換保險絲是不可接受的，影響客戶體驗。PTC也屬於安規器件，通常要求通過UL1439認證。

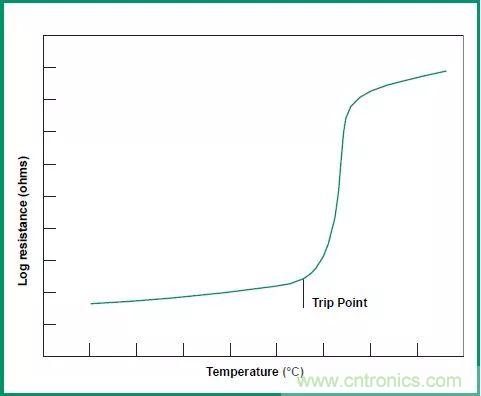

上圖是PTC的阻抗溫度特性
，當過流的時候PTC發熱
，溫度迅速上升，PTC的阻抗迅速變大
，形成斷路，斷路後電流下降
，發熱減少，溫度下降
，PTC恢複低阻抗。因此，PTC非常適合短時過流。

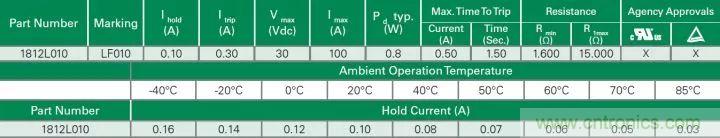

保持電流



選用PTC的時候，首先要考慮設計工作電流，不能超過PTC保持電流，此時PTC可以保持低阻抗狀態。PTC的保持電流會隨著工作溫度的升高而降低，因此
，工作溫度時需要考慮的重要因素。



動作電流



動作電流，即PTC進入高阻抗狀態，斷路保護的電流。



額定電壓



即PTC能承受的最大電壓，超過額定電壓，PTC可能會被擊穿短路
，進而引起燒毀。因此，設計時要考慮各種情況下PTC的工作電壓不能超過其額定電壓。



當PTC斷路保護的時候，會承受整個電源電壓，PTC選型的時候，額定電壓要大於電源電壓。通常考慮降額到80%，即電源電壓12V，要選擇耐壓15V以上的PTC。



在電源輸入端口，需要考慮浪湧防護

，此時要考慮最大的浪湧電流，乘以PTC的電阻，即PTC承受的浪湧電壓，不能超過PTC額定電壓。



額定電流



即在額定電壓下，PTC能承受的最大短路電流


，短路電流超過額定電流，PTC將會損壞。



直流電阻



PTC直流電阻的存在
，會使PTC存在一定的直流壓降
，設計時要注意壓降後的電源電壓要滿足要求。



和保險絲相比，PTC的額定電壓和額定電流都小很多，而PTC的直流阻抗通常是保險絲的兩部左右。PTC保護的時候
，實際是高電阻狀態，因此會有毫安級的漏電流
，而保險絲是熔斷機製，切斷電流通路
，基本不存在漏電流。



3.2.3 壓敏電阻



壓敏電阻的特性與穩壓二極管(Zener diode)、TVS類似，都屬於鉗位型器件，主要用於防護電路瞬態過壓


，例如浪湧。

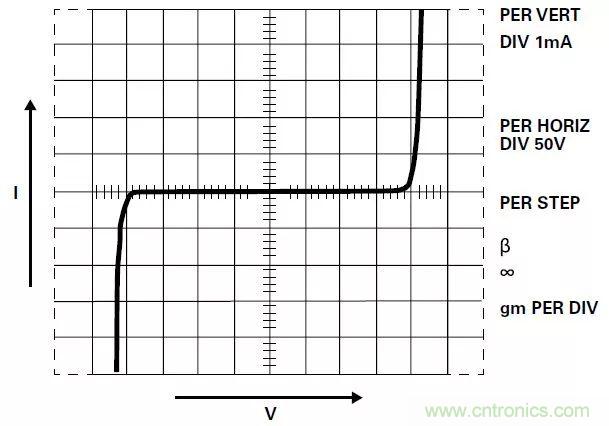

MOV的理想伏安特性



選擇防護器件
，主要考慮兩個方麵：一是防護器件在正常工作條件下不能動作或者損壞，二是在設計範圍內的異常情況下要能起到保護電路的作用，即防護能力。





額定工作電壓



額定工作電壓可以認為是MOV能保持高阻抗狀態的最高持續工作電壓。根據應用場合
，MOV可以分為交流和直流兩種
，兩種場合用的器件規格是不一樣。用於直流場合的MOV通常不能用於交流場合。

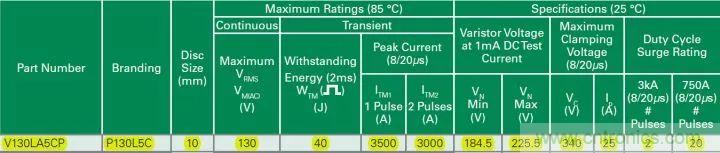

MOV的額定工作電壓，交流場合考慮交流額定電壓，即Vrms或Vm(ac)
，上圖中的器件可以有效值130V的交流電中正常工作。超過這個電壓，MOV可能動作或者損壞，導致電路無法工作。



主要用於防護瞬態高壓，持續的過高電壓會導致MOV損壞。



鉗位電壓



MOV是(shi)鉗(qian)位(wei)型(xing)器(qi)件(jian)，遇(yu)到(dao)瞬(shun)態(tai)高(gao)壓(ya)時(shi)，阻(zu)抗(kang)會(hui)下(xia)降(jiang)，通(tong)過(guo)大(da)電(dian)流(liu)
，瞬(shun)態(tai)高(gao)壓(ya)會(hui)被(bei)抑(yi)製(zhi)，但(dan)不(bu)會(hui)降(jiang)為(wei)零(ling)
，而(er)是(shi)依(yi)然(ran)保(bao)持(chi)相(xiang)對(dui)高(gao)壓(ya)，通(tong)常(chang)是(shi)額(e)定(ding)工(gong)作(zuo)電(dian)壓(ya)的(de)2到3倍。選擇MOV時，要注意鉗位電壓不能超過被防護器件的最高耐壓，超過時，需要采用多級防護
，例如後級加一個大功率電阻去耦，再加一顆TVS，利用TVS的低鉗位電壓進一步減小殘壓。



最大脈衝電流



雷擊或者感性負載切換等等，會產生很大浪湧電流
，MOV除了鉗位住高壓以外，還需要泄放浪湧電流。



MOV能否承受住浪湧電流，主要和一段時間內MOV承受的能量大小有關
，能量過大，MOV過熱燒毀。能量的大小
，和浪湧的波形和數目有關，通常
，器件的浪湧能力都按8/20us波形能測試。上圖中的MOV，單個3500A的8/20us的浪湧脈衝
，連續2個3000A的8/20us的浪湧脈衝，連續20個750A的8/20us的浪湧脈衝。



此外，MOV的寄生電容比較大
，不能用在較高速率的信號線上。MOV的響應時間比TVS慢，對一些快速的脈衝，像ESD可能不起作用。這些也是我們需要考慮的因素。
