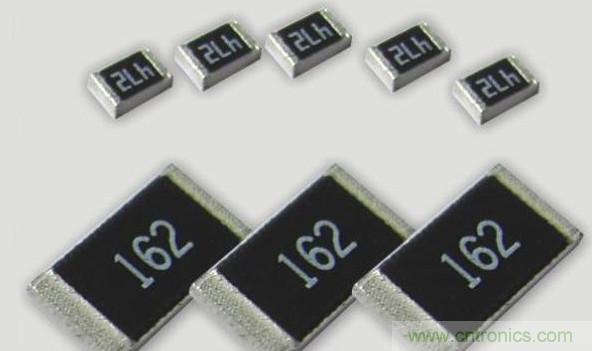

貼tie片pian電dian阻zu是shi金jin屬shu玻bo璃li釉you電dian阻zu器qi中zhong的de一yi種zhong。是shi將jiang金jin屬shu粉fen和he玻bo璃li釉you粉fen混hun合he
，采cai用yong絲si網wang印yin刷shua法fa印yin在zai基ji板ban上shang製zhi成cheng的de電dian阻zu器qi。薄bo薄bo的de一yi個ge小xiao方fang片pian，體ti積ji小xiao、耐潮濕、耐高溫

、溫wen度du係xi數shu小xiao，非fei常chang適shi合he現xian在zai自zi動dong化hua裝zhuang配pei的de時shi代dai。小xiao編bian之zhi前qian就jiu有you見jian識shi過guo自zi動dong貼tie片pian機ji
，刷shua刷shua兩liang下xia，十shi秒miao左zuo右you的de功gong夫fu，一yi塊kuai線xian路lu板ban上shang已yi經jing布bu滿man大da大da小xiao小xiao的de各ge種zhong元yuan器qi件jian，又you快kuai又you省sheng事shi。普pu通tong電dian阻zu是shi靠kao色se環huan來lai辨bian識shi阻zu值zhi，貼tie片pian電dian阻zu靠kao什shen麼me來lai辨bian識shi阻zu值zhi呢ne？





國內貼片電阻的命名方法有兩個：5%精度的命名法（例如RS-05K102JT）和1%精度的命名法（例如RS-05K1002FT）



R —表示電阻



S —表示功率：0402是1/16W

、0603是1/10W、0805是1/8W

、1206是1/4W

、 1210是1/3W、1812是1/2W、2010是3/4W
、2512是1W。



05 —表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210
、1812表示1812、10表示2010
、12表示2512。

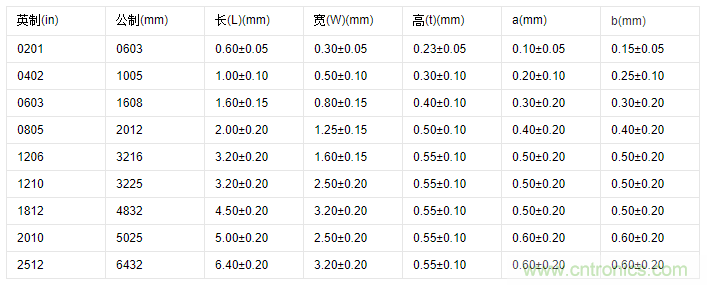

貼片電阻封裝尺寸表



K —表示溫度係數為100PPM。



102是5%精度阻值表示法：前兩位表示有效數字，第三位表示有多少個零，基本單位是Ω，102=1000Ω=1KΩ。



1002是1%阻值表示法：前三位表示有效數字，第四位表示有多少個零，基本單位是Ω，1002=10000Ω=10KΩ。



J —表示精度為5%
、F——表示精度為1%。



T —表示編帶包裝。



貼片電阻阻值誤差精度有±1%
、±2%、±5%

、±10%精度，常規用的最多的是±1%和±5%。



不過我們通常所見到的貼片電阻表麵可沒有印刷這麼長的數字和字母，一般隻有3-4個數字或字母來表示

，我們就是靠這幾個數字或字母才能辨識此貼片電阻的阻值，具體讀數方法如下。



1、E-24標注方法



E-24標注法有兩位有效數字，適用誤差精度為±2%（-G），±5%（-J），±10%（-K）的貼片電阻。



一般10歐姆以上的常用電阻阻值用三個數字表示，前兩位數字表示有效數字

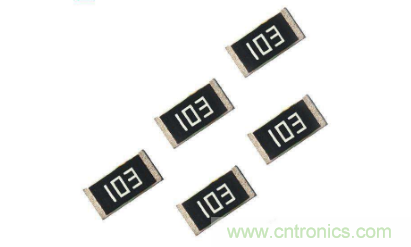

，最後一位數字表示有效數字後“0”的個數。例如103表示10000Ω，也就是10kΩ。

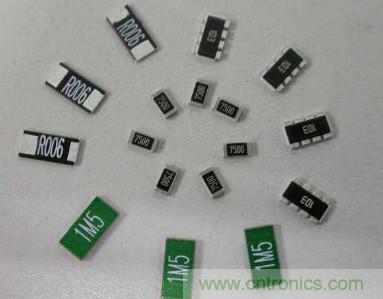

小於10歐姆的電阻的標注用R代表單位為歐姆的電阻小數點
，用m代表單位為毫歐姆的電阻小數點，字母位置表示小數點所在位置。例如“2R1”表示2.1Ω
，“R05”表示0.05歐姆，“4m7”表示4.7mΩ。



2、E-96標注方法



E-96標注法有三位有效數字，適用誤差精度為±1%（-F）的貼片電阻。

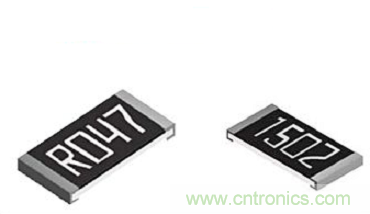

具體標注方法與上述E-24方法同理，隻不過前三位表示有效數字，最後一位仍然表示有效數字後“0”的個數。例如“1502”表示15000Ω，即15kΩ。





小於10歐姆的電阻的標注用R代表單位為歐姆的電阻小數點，用m代表單位為毫歐姆的電阻小數點，字母位置表示小數點所在位置。例如“1R00”表示1.00Ω
，“R200”表示0.200Ω

，4.7mΩ則是用“4m70”表示。



與E-24標注法不同的是，E-96還有一種MulTIplier Code標注法：由兩位數字加一位字母表示，前兩位數字代表底數的代碼，具體數值可從MulTIplier Code表中查找，最後一位字母代表指數的代碼，具體數值也要從MulTIplier Code表中查找。這個方法相比上麵兩種方法就複雜一些
，不常用的人很難記住MulTIplier Code表。

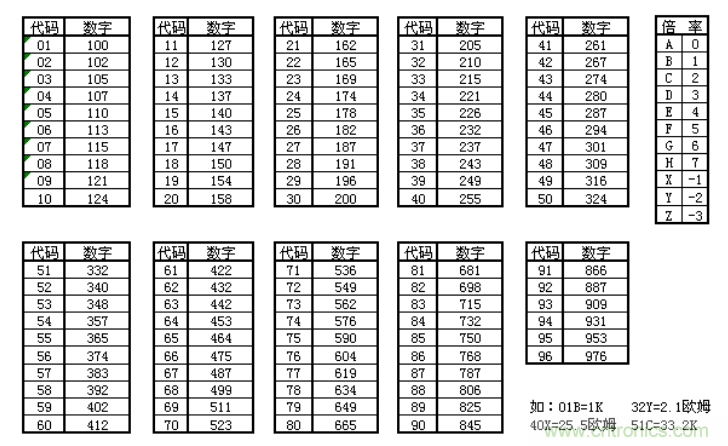

MulTIplier Code表



看(kan)完(wan)上(shang)述(shu)這(zhe)些(xie)，大(da)家(jia)是(shi)不(bu)是(shi)對(dui)貼(tie)片(pian)電(dian)阻(zu)的(de)規(gui)格(ge)有(you)了(le)一(yi)定(ding)了(le)解(jie)呢(ne)
？下(xia)次(ci)家(jia)裏(li)有(you)壞(huai)掉(diao)不(bu)用(yong)的(de)電(dian)子(zi)設(she)備(bei)，不(bu)妨(fang)拆(chai)開(kai)來(lai)看(kan)看(kan)，找(zhao)找(zhao)都(dou)有(you)哪(na)些(xie)貼(tie)片(pian)電(dian)阻(zu)吧(ba)！
