最近 KIS 3R33S這個模塊很是紅火，開關式穩壓模塊
，價格便宜（最便宜2塊不到

，內部單個零件都比這貴），性能好，效率最高能到95%以上。

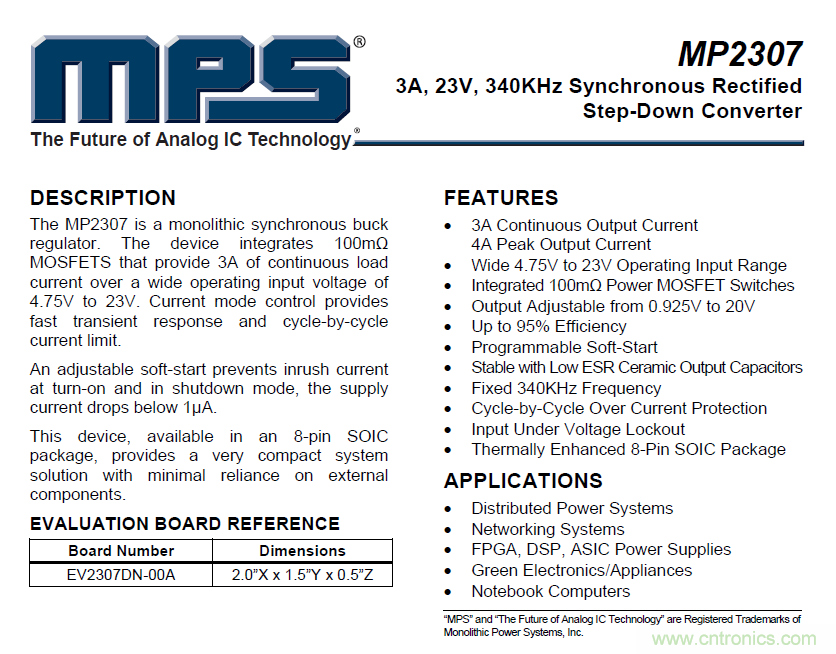

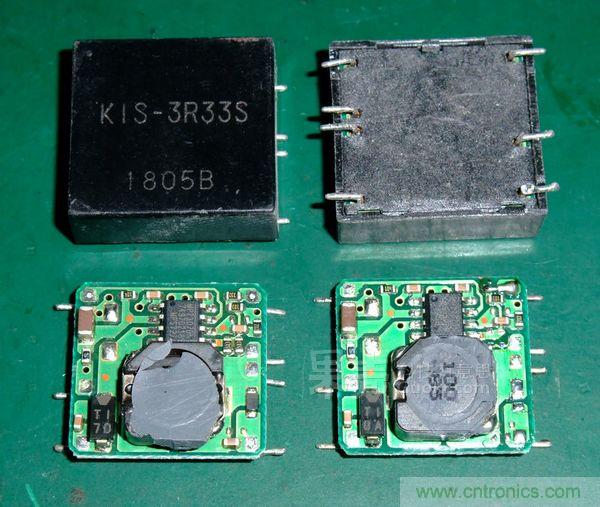

這就是模塊的真麵目，內部就是個MP2307芯片和一個高效功率電感組成的一個基本電路，模塊默認輸出是3.3V。MP2307輸入電壓最高23V，輸出連續3A
，脈衝4A電流，340KHZ的開關頻率，大電流輸出情況下效率大於95%。

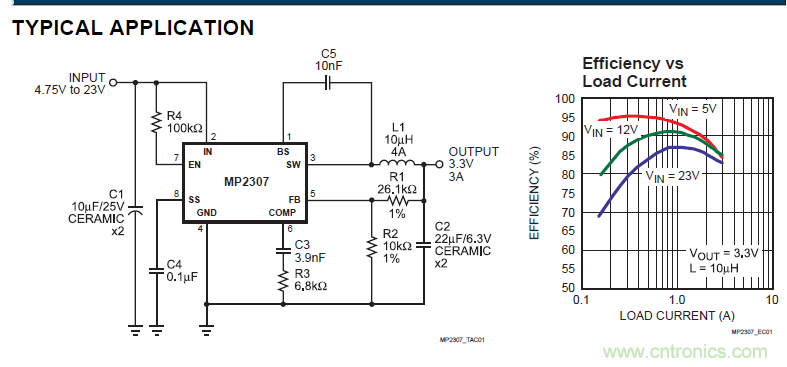

基本電路圖左，效率曲線圖右，性能看上去還是非常不錯的。



那麼
，要得到我們需要的5V電壓輸出，就需要進行合理的改造才行。借用一下網上前輩們實驗得出的結果。

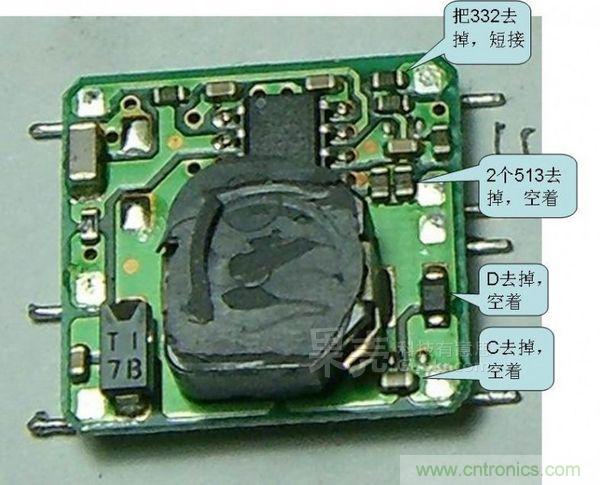

經過以上的改裝，去掉一個332電阻，兩個513電(dian)阻(zu)
，一(yi)個(ge)肖(xiao)特(te)基(ji)輸(shu)出(chu)二(er)極(ji)管(guan)
，一(yi)個(ge)輸(shu)出(chu)電(dian)容(rong)
，那(na)麼(me)基(ji)本(ben)就(jiu)完(wan)成(cheng)了(le)最(zui)初(chu)的(de)改(gai)裝(zhuang)，也(ye)就(jiu)是(shi)取(qu)消(xiao)掉(diao)穩(wen)壓(ya)部(bu)分(fen)的(de)取(qu)樣(yang)電(dian)路(lu)，來(lai)重(zhong)新(xin)設(she)置(zhi)輸(shu)出(chu)電(dian)壓(ya)。

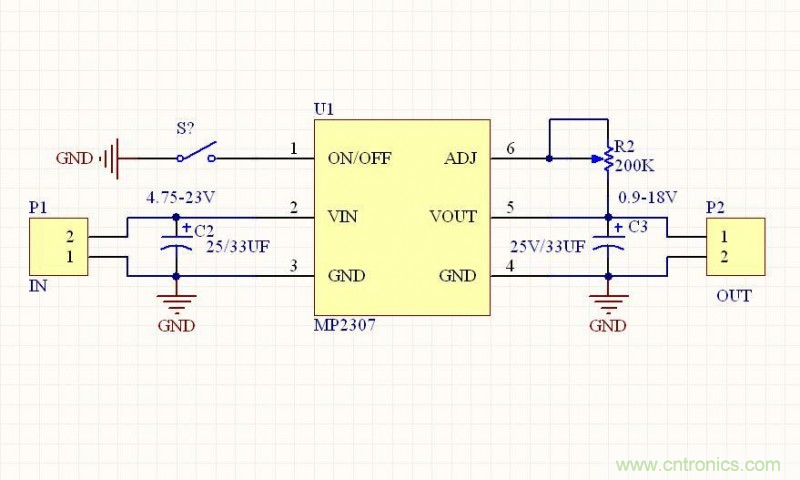

通過實驗，上圖的R2取45K即可輸出5.0V電壓，非常穩定。1腳懸空電路工作，對負極連接就是停止工作。

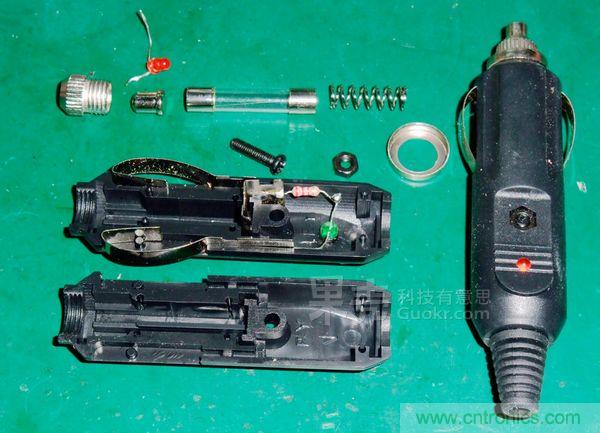

讓我們開始吧。首先找到一個車用充電的插頭，這個是帶指示燈和保險絲的
，一旦有故障會自己熔斷掉，在這裏非常合用，很安全。







原本的LED是紅色的，換成自己喜歡的綠色。從LED的使用慣例而言，紅色代表警告，綠色代表正常
，也是我替換的原因之一。





加jia工gong一yi下xia車che充chong插cha頭tou的de尾wei部bu
，這zhe樣yang可ke以yi卡ka在zai另ling外wai的de一yi個ge小xiao盒he子zi裏li麵mian

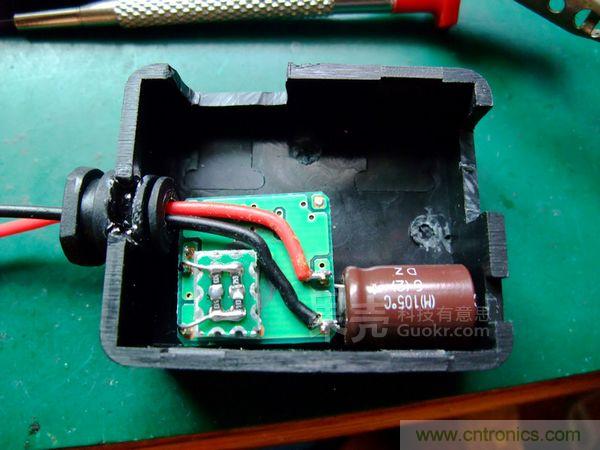

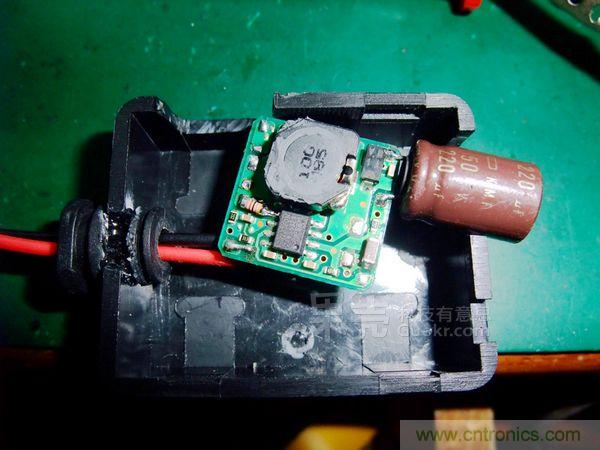

，用yong來lai連lian接jie充chong電dian插cha頭tou和he模mo塊kuai電dian路lu部bu分fen。看kan見jian電dian感gan旁pang邊bian的de貼tie片pian色se環huan電dian阻zu了le沒mei
，那na就jiu是shi設she置zhi電dian阻zu，我wo用yong了le47K，輸出電壓是5.2V，在誤差允許範圍內。輸入腳直接加了一隻NCC的高頻金裝電容
，用來儲能和濾波。





翻轉一下，正好能放下！輸(shu)出(chu)腳(jiao)上(shang)外(wai)加(jia)了(le)一(yi)塊(kuai)識(shi)別(bie)電(dian)阻(zu)板(ban)，用(yong)來(lai)兼(jian)容(rong)絕(jue)大(da)部(bu)分(fen)的(de)手(shou)機(ji)充(chong)電(dian)設(she)置(zhi)，這(zhe)樣(yang)不(bu)管(guan)是(shi)水(shui)果(guo)機(ji)還(hai)是(shi)銀(yin)河(he)機(ji)都(dou)能(neng)用(yong)了(le)。外(wai)殼(ke)邊(bian)沿(yan)開(kai)兩(liang)個(ge)長(chang)方(fang)孔(kong)，用(yong)來(lai)防(fang)止(zhi)USB插座

，因為空間很擠
，所以隻能兩邊設置。





附送電路一份，電阻稍有誤差不影響使用
，49.9K我用51K都沒事。

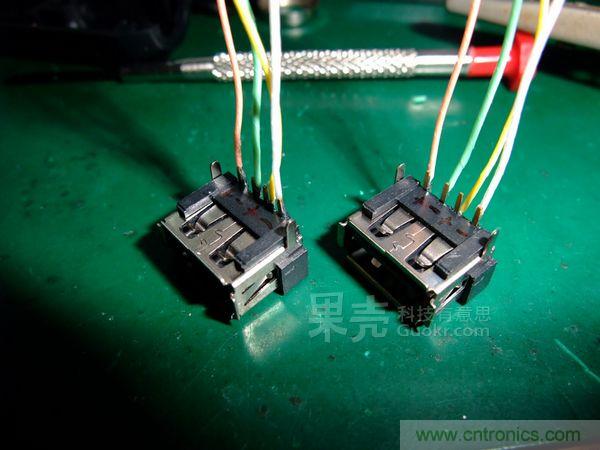

USB插cha座zuo用yong的de是shi進jin口kou的de鍍du金jin短duan版ban，體ti積ji很hen小xiao，用yong膠jiao水shui和he小xiao塑su料liao盒he之zhi間jian做zuo固gu定ding，注zhu意yi膠jiao水shui不bu能neng太tai多duo


，合he適shi就jiu行xing。這zhe個ge插cha座zuo和he一yi般ban的de國guo產chan插cha座zuo腳jiao位wei是shi反fan的de，注zhu意yi識shi別bie哦o！接反就燒東西了……

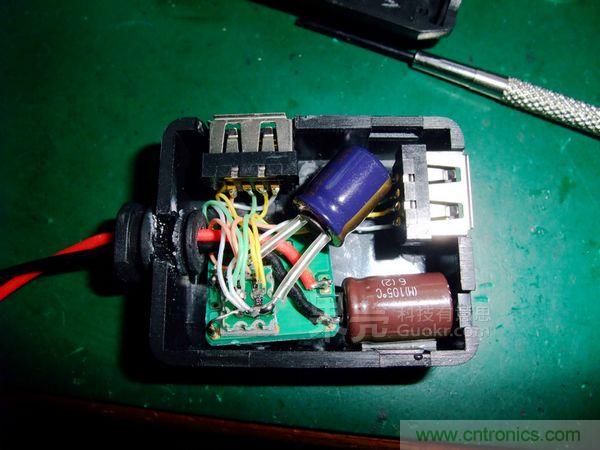

焊接完畢，好亂
，過程沒拍，太麻煩了……



外加了一隻rubycon的KMZ高頻電容作為輸出濾波，沒有這隻電容的話，輸出電容是不穩定的哦！一定要加。當然可以用其他的內阻足夠低的貼片電容什麼的代替
，看你喜歡了。

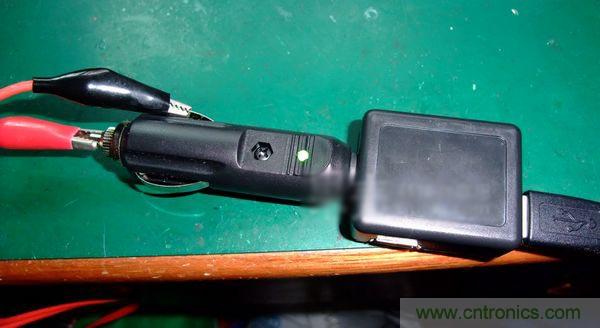

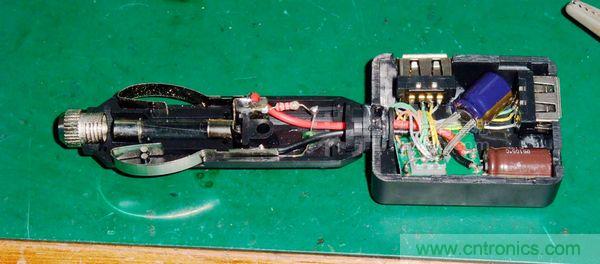

最後組合起來，小盒子就能和插頭牢固的連接在一起了……在一起了……





蓋上蓋子
，測試OK。連續工作發熱很小
，而且不占地方
，超級方便和實用！這下可以去任何地方都不怕不怕啦！





算下成本，插頭2塊！小盒子2塊！模塊1.8塊！兩個USB插座5塊！電容自己的不算錢，全部加起來也就12塊以內！這價錢買成品的
，也就是個不靠譜的山寨貨……壯哉我大DIY黨！！！
