主電路設計

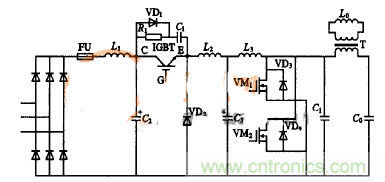

下圖中，圖1所展示的是本文所設計的超高頻感應加熱電源主電路係統圖紙。從圖1所展示的主電路係統中可以看到，在這一係統中，我們主要通過控製開關管IGBT驅動脈衝的寬度來控製斬波電路的輸出電壓。逆變電路部分特別采用E類雙管交替工作式DC/AC超高頻諧振逆變器。

為了進一步提高感應加熱電源係統中的逆變器輸出功率，並同時減小單個功率MOSFET的容量，在本方案的逆變電路設計中
，我們采用兩個功率MOSFET並聯進行交替工作，這樣在不增加單隻功率MOSFET容量的情況下
，用兩隻相同容量的功率MOSFET，逆變器的輸出功率可提高近一倍。另外，兩個功率MOSFET並聯交替工作的方式
，在逆變器相同輸出頻率的條件下可使驅動電路的頻率降到單管工作時的一半，即當逆變器的輸出頻率為2MHz時，驅動電路的頻率隻要1MHz，減小了對驅動電路的快速性要求。

超高頻感應加熱電源主電路


直流斬波調壓控製電路設計

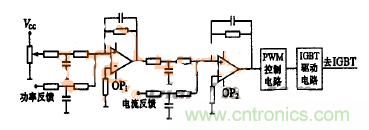

在本方案中，我們所設計的超高頻感應加熱電源的直流斬波調壓控製電路，如下圖圖2所示。圖2中，OP1為功率調節器，其主要功能是穩定逆變器的輸出功率。OP2為電流調節器
，其主要功能是限製逆變器的動態電流OP1和OP2共同組成電流
、功率雙閉環控製係統，電流調節器OP2的輸出控製PWM電路的輸出脈寬


，通過IGBT驅動電路控製IGBT的占空比。
