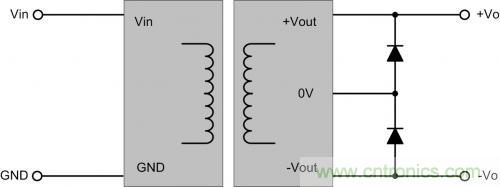

如一個5V轉±12V的電源
，若臨時需要5V轉24V，可把負當地，正輸出當24V電源
，輸出24VDC。應用時，在輸出各方向並聯一個二極管續流
，防止兩路啟動時間不同，由一路通過負載給另一路的內部電路充電。

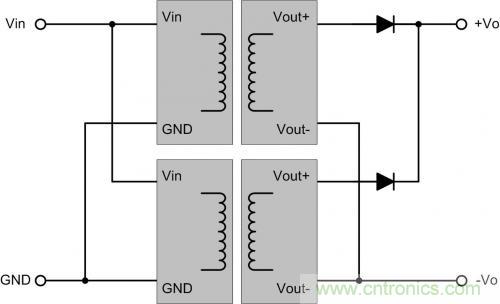

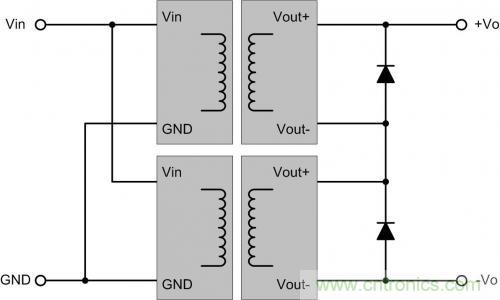

如手上有兩個5V轉24V的電源，若臨時需要48V輸出，可輸入並聯，輸出串聯

，每個電源的輸出端，同樣並聯反向二極管
，以防啟動快的電源通過負載給另一個電源輸出電路充電。



輸出串聯在要求輸出不常用的電壓時比較方便。如：需要輸出一個17V的電源，找一個5V和一個12V輸出的串聯即可。





注意：電源的並聯有專門的技術解決方案，除非有特別的說明支持輸出並聯
，一般而言，電源的輸出不能直接並聯。





shangtusuoshideyingyong，zhinengzailianggeguigecanshuxiangtong
，qieshuchudianyajingdubijiaogaodelianggedianyuanzhongyingyong，zuoweijiandandezengjiashuchugonglv，huozuojianyirongyushejishiyong。

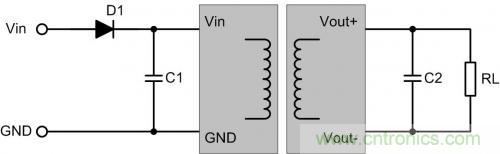

電(dian)源(yuan)一(yi)般(ban)不(bu)具(ju)備(bei)防(fang)反(fan)接(jie)功(gong)能(neng)，輸(shu)入(ru)反(fan)接(jie)時(shi)容(rong)易(yi)損(sun)壞(huai)。最(zui)簡(jian)單(dan)的(de)防(fang)反(fan)接(jie)就(jiu)是(shi)下(xia)圖(tu)所(suo)示(shi)，輸(shu)入(ru)串(chuan)聯(lian)一(yi)個(ge)二(er)極(ji)管(guan)。電(dian)流(liu)比(bi)較(jiao)大(da)時(shi)，可(ke)將(jiang)二(er)極(ji)管(guan)換(huan)成(cheng)內(nei)阻(zu)低(di)的(de)P溝MOS管降低損耗。

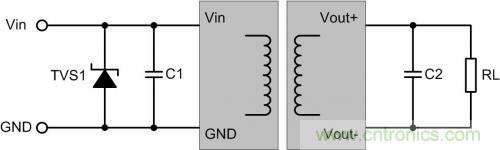

還有一種常見的防反接方案是用TVS，輸入反接時，輸入的電源通過TVS短路，能量不輸入到後級電源裏。





這個電路的優點是TVS能吸收浪湧能量，同時具備一定的防浪湧能力。缺點是要求前級電源有短路保護功能，不然反接後TVS容易過流進一步過熱燒壞。





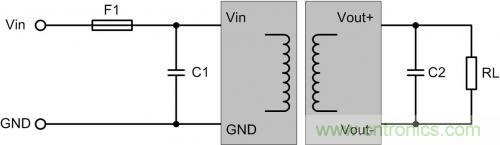

最簡單的做法是在輸入端或輸出端串聯一個自恢複保險絲
，但自恢複保險絲的精度不高，過流保護的效果可能不如意。

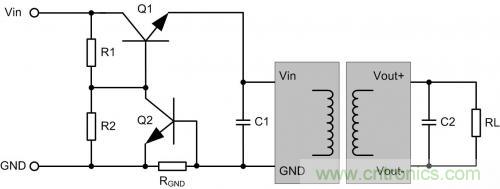

另一種比較精確的方式是用檢測輸入/輸出電流的方式，如下圖。





通過檢測RGND的電流，增大Q2的導通電壓後
，把Q1關斷
，停止供電
，達到過流或短路保護的目的。





duiyushuruduandaikaiguanjikongzhidedianyuanlaishuo

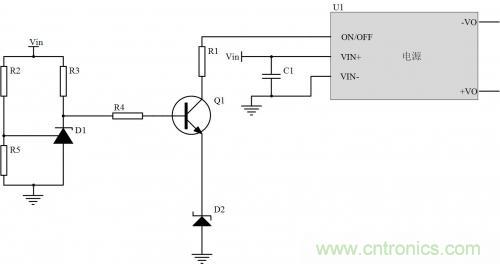

，guandiaodianyuankeyichengshougenggaodeshuruguodianya，shuruqianyashi，yenengbaohubuhuiyinguoliusunhuai。ruxiatu，tongguojiandande431基準檢測電路
，可精確設置過壓或欠壓保護值，保護電源在輸入電壓異常情況下不損壞。
