在本例中使用了壓電陶瓷蜂鳴片的驅動電路，因為用紐扣電池才3V，所以增加了一個三腳升壓電感

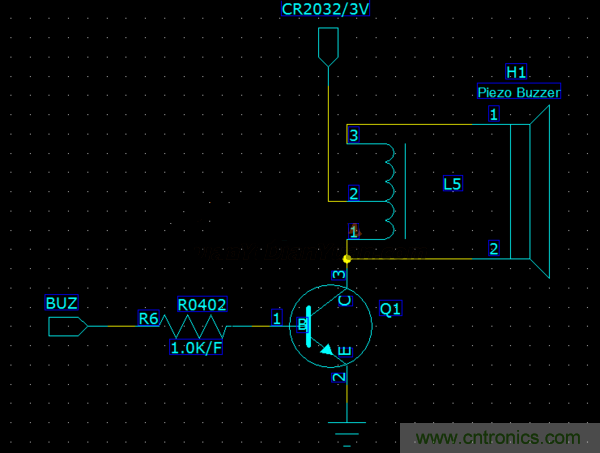

，驅動波形為5.1Kz方波（電路如下圖1）。

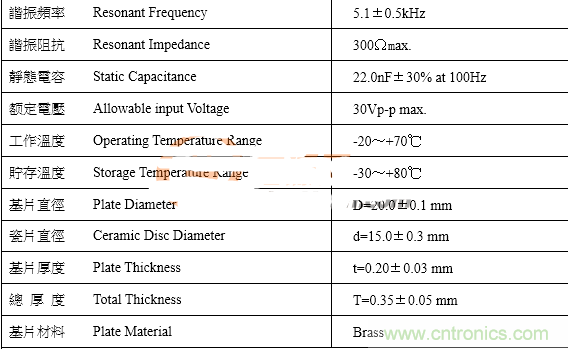

那麼問題來了，升壓電感工作需要遵循什麼原理去進行設計？是否可以按照諧振來進行。升壓電感選用的參數如圖2，工作時候驅動電流接近30mA
，已是紐扣電池承受極限。那麼在進行參數設計時有沒有一些依據
？比如前後的紮數比
、電感比、次級的電感值等。


用於蜂鳴器的升壓電感匝數比（其中還包括磁通率和工作頻率決定），和諧振頻率有很大關係
，（頻率越高電感變比就越高，相對高頻而言）。

根據多年的經驗，如果是以上的電路使用建議出口蜂鳴器配套的電感6*8mm，使用3V紐扣電池供電大概在20mA左右。關於蜂鳴器使用的電感要求很高，牽涉到驅動電壓，工作電流，聲音大小和安裝尺寸及熱性能問題和線徑匝數比。

本(ben)文(wen)介(jie)紹(shao)了(le)壓(ya)電(dian)陶(tao)瓷(ci)驅(qu)動(dong)電(dian)源(yuan)中(zhong)的(de)升(sheng)壓(ya)電(dian)感(gan)相(xiang)關(guan)知(zhi)識(shi)，並(bing)根(gen)據(ju)實(shi)例(li)來(lai)幫(bang)助(zhu)大(da)家(jia)進(jin)行(xing)理(li)解(jie)。對(dui)升(sheng)壓(ya)電(dian)感(gan)的(de)遵(zun)循(xun)原(yuan)理(li)進(jin)行(xing)梳(shu)理(li)，希(xi)望(wang)大(da)家(jia)在(zai)閱(yue)讀(du)過(guo)本(ben)文(wen)之(zhi)後(hou)能(neng)夠(gou)有(you)所(suo)收(shou)獲(huo)。
