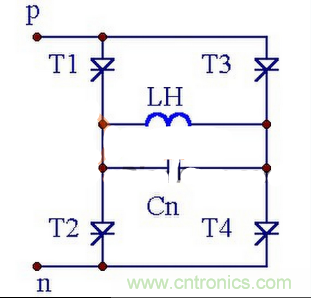

下xia圖tu為wei一yi種zhong比bi較jiao常chang見jian的de可ke控kong矽gui並bing聯lian逆ni變bian電dian路lu係xi統tong，在zai該gai電dian路lu中zhong，並bing聯lian逆ni變bian電dian路lu的de負fu載zai是shi一yi個ge諧xie振zhen回hui路lu
，它ta的de諧xie振zhen頻pin率lv基ji本ben上shang就jiu是shi中zhong頻pin電dian源yuan的de工gong作zuo頻pin率lv。其qi具ju體ti的de工gong作zuo過guo程cheng可ke以yi分fen四si個ge階jie段duan。


首先我們來看這種可控矽並聯逆變電路的第一個工作階段。如果先觸發的是可控矽T1
、T3

，那麼電流Id將會從P端經T1到負載，在經T3流向N端
，這個階段為中頻交流電的正半周


，此時補償電容Cn兩端充上了左正右負的電壓Ua。

在這一逆變電路的第二個工作階段中
，可控矽器件T1、T3導電半個周期後，將會再次發出觸發脈衝，觸發導通可控矽T2

、T4
，這時造成了四隻晶閘管同時導通的“暫態短路”
，但這並不會引起電源的故障，因為直流電路接有一個很大的濾波電感Ld，電流Id不能突變。由於電容器Cn被四隻元件短接

，其第一階段充上的電壓Ua就要放電，其電壓極性，將促使可控矽器件T1
、T3電流下降
，使可控矽器件T2
、T4的電流上升
，直至T1
、T3中的電流下降為零
，此時T2、T4電流上升為Id。

在上一個工作階段的換流工作結束後，這一可控矽並聯逆變電路即將進入第三個工作階段。在該階段中
，電流經過T2、T4反向流過負載，電容器Cn兩端的電壓變為右正左負，此電壓為第四階段關斷T2
、T4做好準備
，該階段為中頻電流的負半周。

當可控矽器件T2、T4導電半個周期後，將會再次觸發T1、T3開始T1
、T3與T2、T4的換流，此時該逆變電路將會進入第四個工作階段。該階段中，各器件的工作過程與第二階段一樣，所不同的是這次是將T2、T4中的電流換給T1、T3，不bu斷duan的de向xiang負fu載zai供gong應ying中zhong頻pin電dian能neng，是shi震zhen蕩dang持chi續xu進jin行xing。前qian麵mian所suo述shu可ke控kong矽gui的de工gong作zuo過guo程cheng
，是shi把ba元yuan件jian看kan成cheng理li想xiang化hua的de，即ji元yuan件jian有you信xin號hao就jiu導dao通tong，撤che去qu信xin號hao就jiu關guan斷duan。而er實shi際ji上shang元yuan件jian換huan流liu是shi需xu要yao時shi間jian的de。

以yi上shang就jiu是shi本ben文wen針zhen對dui一yi種zhong可ke控kong矽gui並bing聯lian逆ni變bian電dian路lu的de工gong作zuo原yuan理li
，所suo進jin行xing的de簡jian要yao分fen析xi和he介jie紹shao，希xi望wang能neng夠gou對dui各ge位wei新xin人ren工gong程cheng師shi的de設she計ji和he學xue習xi有you所suo幫bang助zhu。
