在(zai)串(chuan)聯(lian)諧(xie)振(zhen)型(xing)的(de)感(gan)應(ying)加(jia)熱(re)電(dian)源(yuan)中(zhong)
，其(qi)機(ji)體(ti)的(de)逆(ni)變(bian)器(qi)輸(shu)出(chu)電(dian)壓(ya)在(zai)顯(xian)示(shi)過(guo)程(cheng)中(zhong)為(wei)近(jin)似(si)方(fang)波(bo)，由(you)於(yu)電(dian)路(lu)工(gong)作(zuo)在(zai)諧(xie)振(zhen)頻(pin)率(lv)附(fu)近(jin)，使(shi)振(zhen)蕩(dang)電(dian)路(lu)對(dui)於(yu)基(ji)波(bo)具(ju)有(you)最(zui)小(xiao)阻(zu)抗(kang)，所(suo)以(yi)負(fu)載(zai)電(dian)流(liu)j近似正弦波，同時，為避免逆變器上
、下橋臂間的直通
，換流必須遵循先關斷後導通的原則
，在關斷與導通之間必須留有足夠的死區時間。

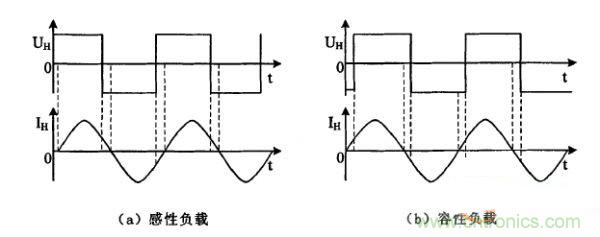

上shang圖tu中zhong分fen別bie顯xian示shi了le容rong性xing負fu載zai和he感gan性xing負fu載zai的de輸shu出chu波bo形xing。從cong上shang圖tu中zhong我wo們men可ke以yi看kan到dao
，當dang串chuan聯lian諧xie振zhen結jie構gou的de感gan應ying加jia熱re電dian源yuan逆ni變bian器qi工gong作zuo在zai容rong性xing負fu載zai時shi
，它ta的de波bo形xing如ru圖tu中zhong（b）圖所示，由圖可見其工作在容性負載狀態時，輸出電流的相位超前於電壓相位，因此在負載電壓仍為正時，電流先過零，上、下橋臂間的換流則從上（下）橋臂的二極管換至下（上）橋臂的MOSFE下。

由於MOSFE丁寄生的反並聯二極管具有慢的反向恢複特性
，使得在換流時會產生較大的反向恢複電流，而使器件產生較大的開關損耗，而且在二極管反向恢複電流迅速降至零時，會在與MOSFET串聯的寄生電感中產生大的感生電勢，而使MOSFET受到很高的電壓尖峰的衝擊。
