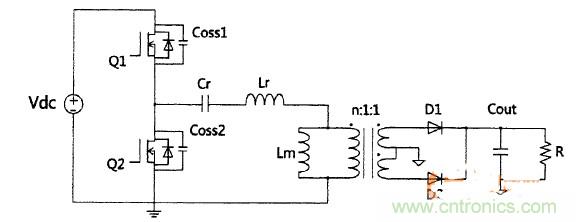

我們以最普通的LLC半橋諧振型變換器為例。該種類型的變換器主電路如下圖所示
，從下圖中我們可以看到，兩個主開關管Q1、Q2組成半橋結構，驅動信號是占空比為50%的互補模式工作（通常情況下為了防止上下橋臂直通

，在信號帶會有一定的死區時間），Q1、Q2互補導通
，產生一方波電壓Vmid作為諧振回路的輸入。在該結構中，諧振電容Cr、諧振電感Lr和變壓器勵磁電感Lm構成LLC的諧振網絡，其中諧振電容Cr也起隔直電容的作用。在變壓器副邊，二極管D1、D2組成帶有中心抽頭的全波整流電路，輸出電壓經輸出電容Cout濾波後供負載使用。

從該結構圖中我們可以比較清晰的看到
，這種半橋LLC諧振型的DC-DC變換器在結構上采用兩個串聯電感和一個串聯電容，其中Lr是諧振電感，Cr是諧振電容
、Lm是激磁電感。這兩個串聯電感和串聯電容形成了兩個諧振頻率。當副邊整流二極管導通時

，變壓器副邊電壓箝位勵磁電感Lm，Lm兩端電壓恒定不參與諧振
，諧振元件為諧振電感Lr、諧振電容Cr，定義諧振頻率為：


而當副邊整流二極管處於截止狀態時
，該結構中的變壓器與副邊斷開
，此時既沒有能量從原邊傳輸到副邊
，Lm不再被副邊電壓箝位，此時諧振元件為諧振電感Lr、諧振電容Cr
、激磁電感Lm，定義諧振頻率為：

在平時的運行過程中，由於半橋LLC諧振型的DC-DC變換器采用的是變頻控製，因此其能量傳輸是通過改變開關頻率fs來調節的。在通常情況下，半橋LLC諧振變換器具有不同的工作模式，根據開關管的工作頻率fs和諧振頻率fr
、fm的關係，以及輸入電壓和負載等因素
，LLC諧振變換器可分為fs>fr
、fm<fs<fr和fs=fr三個運行模式
，當fr小於fm
，這個階段應該盡量避免其發生。
