比較環形變壓器、方形變壓器與開關電源的十個不同

發布時間：2015-07-13 責任編輯：tomruanduo

【導讀】變壓器的種類繁多，很多人都不清楚怎麼選擇。對於常用的小型變壓器，今天我們就來比較下環形變壓器、方形變壓器與開關電源。 　　

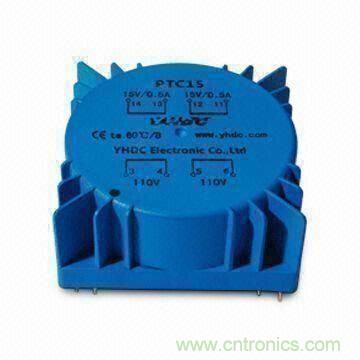

環形變壓器

1.效率

　　

50W環形變壓器的工作效率是86%-90%，而50W方形變壓器的工作效率在80-84%。400W環形變壓器的工作效率是90-93%，而開關電源400W的工作效率是78-85%。

2.溫升

　　

50W的環形變壓器溫升低，50W的方形變壓器溫升高。400W的環形變壓器溫升低，400W的開關電源溫升高

　　

3.成本

200W以上的環形變壓器成本低，200W以上的方形變壓器成本高。500W以上的環形變壓器成本低，500W以上的開關電源成本高。

　　

4.幹擾

　　

環huan形xing變bian壓ya器qi漏lou磁ci很hen小xiao，方fang形xing變bian壓ya器qi漏lou磁ci明ming顯xian，有you低di頻pin幹gan擾rao。環huan形xing變bian壓ya器qi本ben身shen基ji本ben無wu幹gan擾rao，開kai關guan電dian源yuan本ben身shen就jiu是shi高gao頻pin幹gan擾rao源yuan，有you高gao頻pin電dian磁ci輻fu射she。

　　

5.壽命

環形變壓器、方形變壓器無壽命衰減明顯材料，有30年前的變壓器仍在使用。開關電源有壽命衰件明顯材料，10年前在用的很少，電解電容的壽命就是電源的壽命，一般是2年左右。

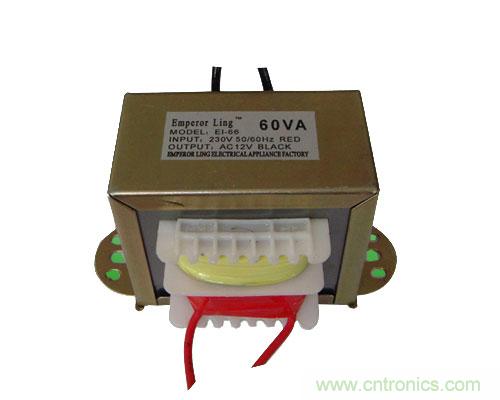

方形變壓器

6.低溫特性

　

環形變壓器、方形變壓器零下30度仍正常啟動，非常適合北方冬天室外使用。開關電源零下30度啟動困難，北方冬天室外用需注意。

　

7.設計靈活

　　

環形變壓器體積可按客戶要求靈活定製，多繞組可按客戶定製，定製無需模具、研發、設計。開關電源訂製體積需要模具，模具費用高、時間長，訂製多繞組，電壓需要設計研發費用高，時間長。

　　

8.過載特性

　　

環形變壓器、方形變壓器允許短時間明顯過載，能提供超額功率，1-2倍（包裝機械），能提供超額工作電流，1-3倍（功放機），能提供超額啟動電流，1-3倍（電焊機）開關電源不能明顯過載、超載。

　　

9.可以做大功率防水

　　

環形變壓器—防水變壓器防水電源做1000W很容易，最大做到2000W。DC—防水開關電源散熱無法解決，最大做到200W。

　　

10.體積重量

　　

環形變壓器體積笨重，不能穩壓，體積受限，輸入電壓正負10%。開關電源重量輕，運輸安裝方便，恒壓輸出，不受輸入電壓波動的影響，可做超薄、超小型輸入電壓可做AC85-265V，110V和220V通用無需切換。

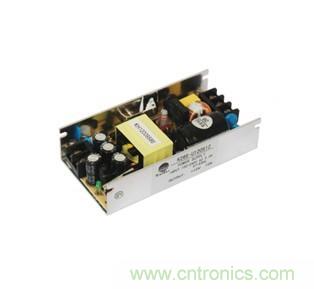

開關電源
