本文所設計的開關電源的基本組成原理框圖如圖1所示，主要由功率主電路、DSP控製回路以及其它輔助電路組成。



開關電源的主要優點在“高頻”上。通常濾波電感
、電容和變壓器在電源裝置的體積和重量中占很大比例。從“電路”和“電機學”的(de)有(you)關(guan)知(zhi)識(shi)可(ke)知(zhi)
，提(ti)高(gao)開(kai)關(guan)頻(pin)率(lv)可(ke)以(yi)減(jian)小(xiao)濾(lv)波(bo)器(qi)的(de)參(can)數(shu)，並(bing)使(shi)變(bian)壓(ya)器(qi)小(xiao)型(xing)化(hua)，從(cong)而(er)有(you)效(xiao)地(di)降(jiang)低(di)電(dian)源(yuan)裝(zhuang)置(zhi)的(de)體(ti)積(ji)和(he)重(zhong)量(liang)。以(yi)帶(dai)有(you)鐵(tie)芯(xin)的(de)變(bian)壓(ya)器(qi)為(wei)例(li)，分(fen)析(xi)如(ru)下(xia)：

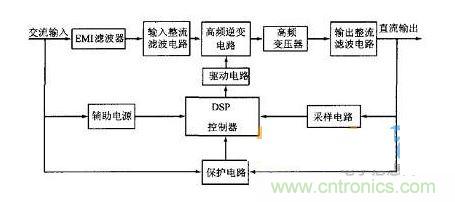

圖1係統組成框圖



本電源功率主回路采用“AC-DC-AC—DC”變換的結構，主要由輸入電網EMI濾波器、輸人整流濾波電路
、高頻逆變電路、高頻變壓器、輸出整流濾波電路等幾部分組成，如圖2所示。

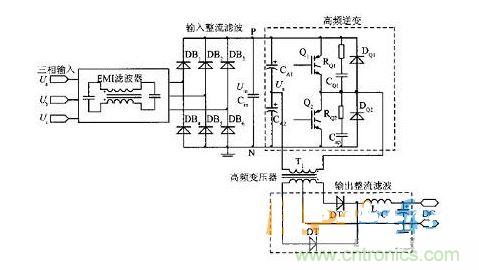

圖2功率主電路原理圖



其基本工作原理是：交流輸入電壓經EMI濾波、整zheng流liu濾lv波bo後hou得de到dao直zhi流liu電dian壓ya，通tong過guo高gao頻pin逆ni變bian器qi將jiang直zhi流liu電dian壓ya變bian換huan成cheng高gao頻pin交jiao流liu電dian壓ya，再zai經jing高gao頻pin變bian壓ya器qi隔ge離li變bian換huan，輸shu出chu所suo需xu的de高gao頻pin交jiao流liu電dian壓ya
，最zui後hou經jing過guo輸shu出chu整zheng流liu濾lv波bo電dian路lu，將jiang高gao頻pin變bian壓ya器qi輸shu出chu的de高gao頻pin交jiao流liu電dian壓ya整zheng流liu濾lv波bo後hou得de到dao所suo需xu要yao的de高gao質zhi量liang、高品質的直流電壓。如圖3所示為交流輸入電壓到最後輸出所需直流電壓的各環節電壓波形變換流程。



為了構建DSP控製器軟件框架，使程序易於編寫、查錯、測試、維護、修改
、更新和擴充，在軟件設計中采用了模塊化設計，將整個軟件劃分為初始化模塊、ADC信號采集模塊、PID運算處理模塊、PWM波生成模塊、液晶顯示模塊以及按鍵掃描模塊。各模塊問的流程如圖3所示。

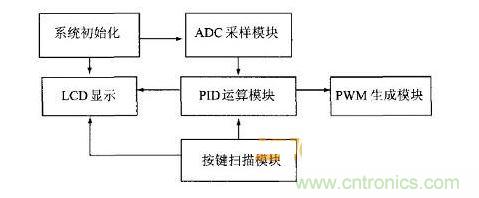

圖3軟件模塊流程圖



主要技術指標如下：輸入電壓：三相AC380V±5%;輸出電壓：DC220V±2%;輸出電流：50A;額定功率：11kW。

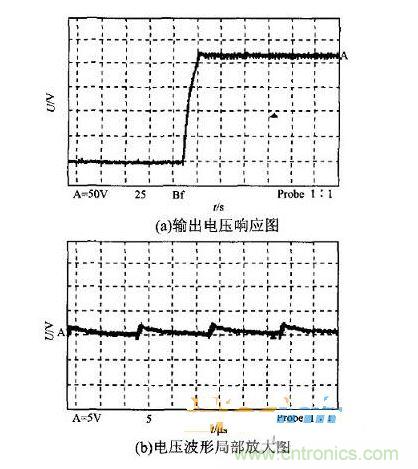

所得試驗樣機額定負載時的輸出波形如圖4(a)所示。由圖4(a)實際讀數可知，輸出電壓從0上升到220V的響應時間為1s左右
，電源係統具有較快的響應速度。同時，由圖4(b)中的電壓波形局部放大圖可見，輸出電壓為220V時，電壓波動在2V左右，其最大電壓波動小於1%。

圖4樣機額定負載時的輸出波形
