低質濫造的電源產品還有一個共同點--內部各種偷工減料
，重要電子元器件能省就省。於是，為了更加直觀體現出電源偷工減料之危害性

，筆者萌發出了一個想法：把一顆高品質PC電源內部某些元器件“摘掉”的話，它的整體性能會有什麼變化呢
？

　　

那麼問題又來了，該摘掉哪個元器件呢
？整流橋、主控模塊、主電容、變壓器這些肯定不能動

，各種MOS管也是必不可少。思來想去，我們隻能拿EMI模塊開刀了
，畢竟很多廉價電源的EMI模塊經常性玩消失，這樣做也正好可以印證一下電源EMI模塊缺失或者不完整的危害。

　　

接下來，我們將會把一顆高品質電源的X電容“取下來”，通過測試數據對比的形式揭示EMI模塊或者說X電容的重要性。

　　

　　

一般的開關電源交流電源輸入分為3個端子：火線（L）/零線（N）/地線（G）。在火線和零線抑製之間並聯的電容
，一般稱之為X電容。在火線和地線之間以及在零線和地線之間並接的電容，一般統稱為Y電容。

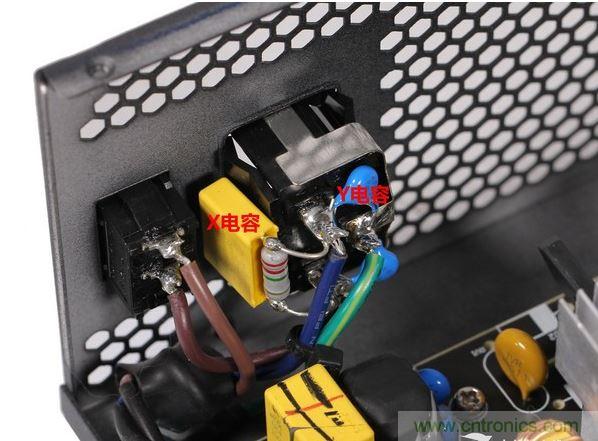

X電容與Y電容

　　

EMI設計是電路中非常重要的一部分，而X電容與Y電容是重要的元器件。一般的正規電源都有一級EMI和二級EMI。電源的EMI電(dian)路(lu)是(shi)利(li)用(yong)電(dian)感(gan)性(xing)元(yuan)件(jian)和(he)電(dian)容(rong)性(xing)元(yuan)件(jian)的(de)一(yi)些(xie)特(te)性(xing)來(lai)濾(lv)除(chu)在(zai)電(dian)力(li)或(huo)者(zhe)電(dian)子(zi)工(gong)程(cheng)中(zhong)有(you)害(hai)的(de)電(dian)磁(ci)幹(gan)擾(rao)。再(zai)說(shuo)簡(jian)單(dan)點(dian)
，它(ta)就(jiu)是(shi)起(qi)到(dao)了(le)過(guo)濾(lv)雜(za)質(zhi)的(de)作(zuo)用(yong)，就(jiu)像(xiang)過(guo)濾(lv)器(qi)一(yi)樣(yang)。

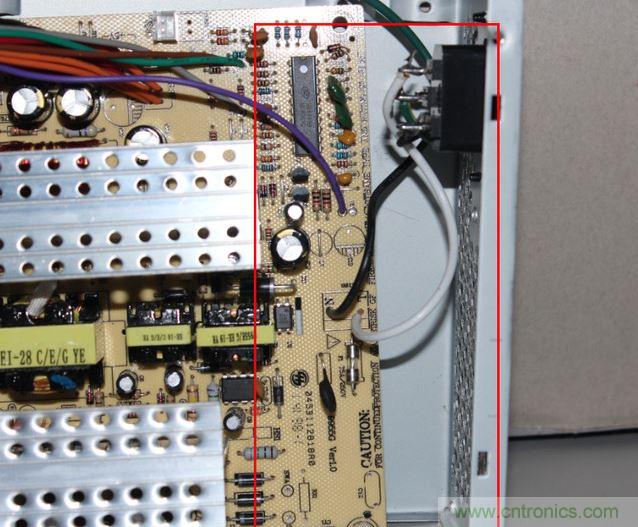

某山寨電源完全沒有EMI電路

　　

有了這兩級EMIlvbodianlu
，jiuyihenhaodilvchulaizidianwangdegaopinzabohetongxiangganraodianliu，tongshiyebadianyuanzhongchanshengdediancifushexueruodaohendidexiandu，shiwaixiedediancifushebuhuiduirentihuoqitashebeizaochengbuliangyingxiang。

　　

我們首先需要找一顆“正常”電源
，再給做“動刀”之前，先上機測試一下。本次測試我們采用的是遊戲悍將的霸道6電源
，測試項目包括轉換效率、電壓偏離
、紋波。

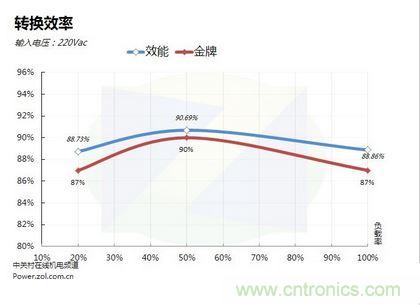

電源轉換效率

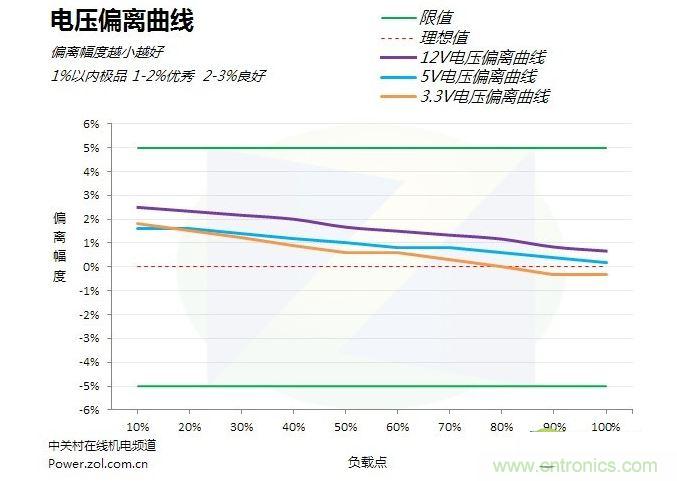

電壓偏離曲線

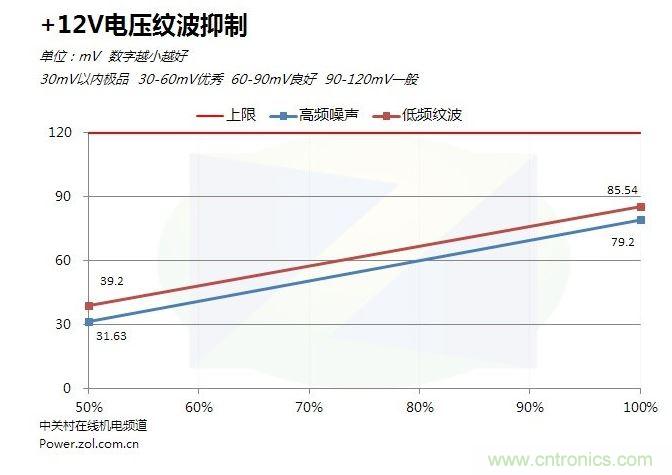

+12V紋波表現

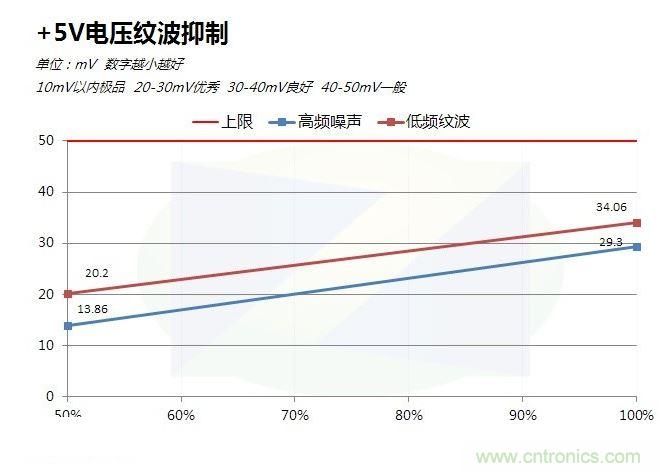

+5V紋波表現

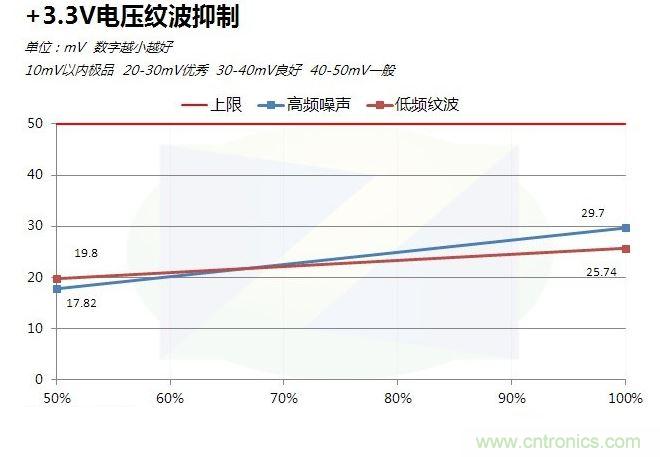

+3.3V紋波表現

　　

基本上轉換效率、電壓偏離
、紋波表現也是我們評測電源重點關注的幾個數據，稍後我們測試取下X電容的數據與之對比
，看看具體有多大差別。



　　

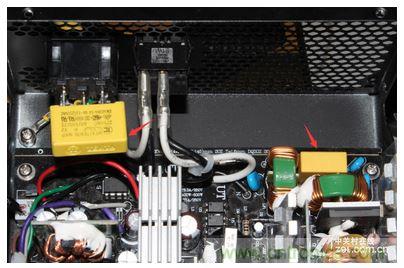

本次我們選擇的是遊戲悍將霸道6 R550電源，電源擁有完整的EMI設計

，X電容和Y電容也是健在。如圖中紅色箭頭表示，我們會把這兩個X電容取下測試性能。

取下X電容

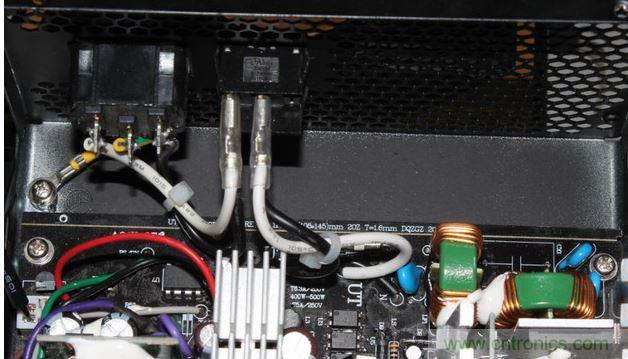

實際效果

　　

經過我們的實測，電源的轉換效率、電壓偏離幾乎都沒有區別
，所以就不必給玩家們放上圖片了。因為X電容主要的作用是濾波，所以沒有影響到上述性能也是意料之中。而電源的紋波表現差別明顯。

紋波方麵
，為了便於觀察，我們計算高頻與低頻的平均值。在取下X電容之後，+12V的紋波表現無明顯變化，而電源的+5V與+3.3V紋波表現差別巨大，直接超越了紋波上限。

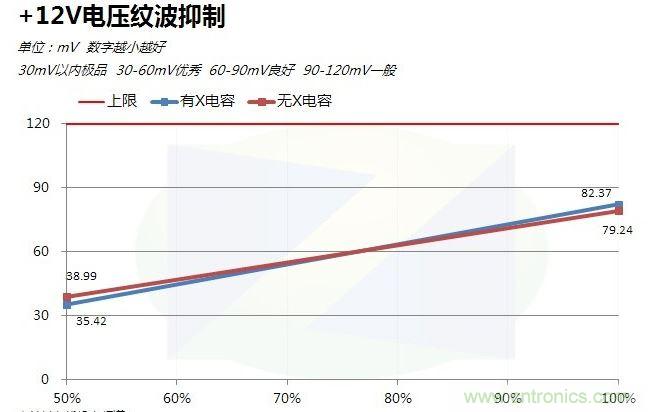

+12V電源紋波對比

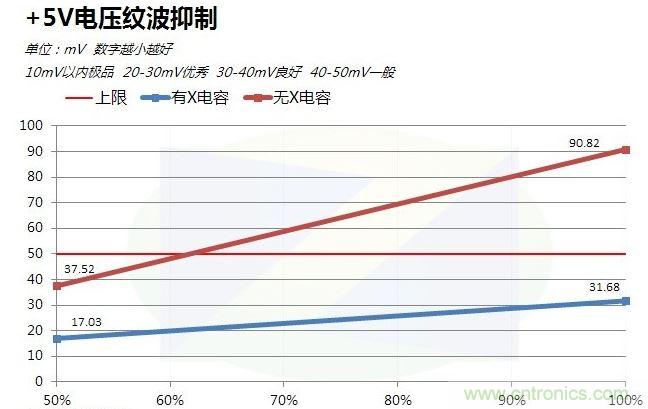

+5V電源紋波對比

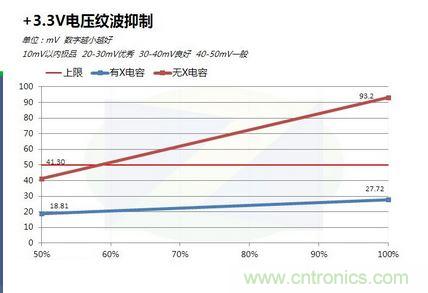

+3.3V電源紋波對比

　　

+5V和+3.3V由於X電容的缺失，紋波突破了標準上限，容易硬盤、內存、鍵盤鼠標這一類的硬件造成損失。

　　

　　

今天我們通過對電源“動手”，實測取下電源X電容後對於電源性能的影響。取下X電容，主要影響電源的MEI電路，特別是+5V和+3.3Vdewenboyingxiangfeichangda。taduiyudianyuanneibuyingjiandesunshangshimanxingde，erqieburongyichajiao，suoyizheyeshihenduoliezhishanzhaidianyuantaobideyuanyinzhiyi，suoyiwanjiamenxuangoudianyuanyiranbunengtantubianyi，neibuyuanqijianguizhengdezhengguidianyuancaishigenben。
